Signode JOSEF KIHLBERG JK20A680L Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Signode Anleitungen
  4. Handgeräte
  5. JOSEF KIHLBERG JK20A680L
  6. Betriebsanleitung

Signode JOSEF KIHLBERG JK20A680L Betriebsanleitung

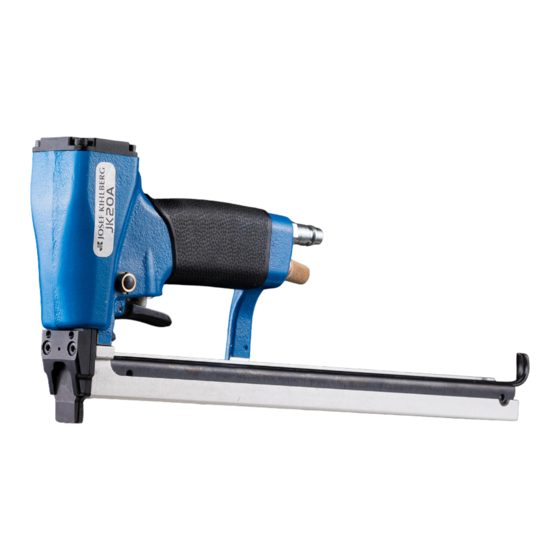

Pneumatisches klammergerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
ENGLISH
3
SVENSKA
12
DEUTSCH
22
FRANÇAIS
32
From serie no 141334
Från serienummer 141334
Ab Serie-Nr. 141334
A partir du no de série 141334
Before using the tool,
read the operating in-
structions carefully.
Läs igenom bruks-
anvisningen noga innan
du använder klammer-
verktyget.
Vor dem Gebrauch des
Gerätes die Betriebs-
anleitung aufmerksam
lesen.
Avant l'utilisation de
l'appareil, consultez
soigneusement le
mode d'emploi.
05.20
OPERATING INSTRUCTIONS
BRUKSANVISNING
BETRIEBSANLEITUNG
MODE D'EMPLOI
JK20A680L
Pneumatic stapler
Pneumatiskt klammerverktyg
Pneumatisches Klammergerät
Agrafeuse pneumatique
Translation of original manual
Original bruksanvisning
Übersetzung der Originalbetriebsanleitung
Traduction du mode d'emploi original
