Montage- und Betriebsanleitung
Ölbrenner WL5-PB-H purflam®
9 Wartung

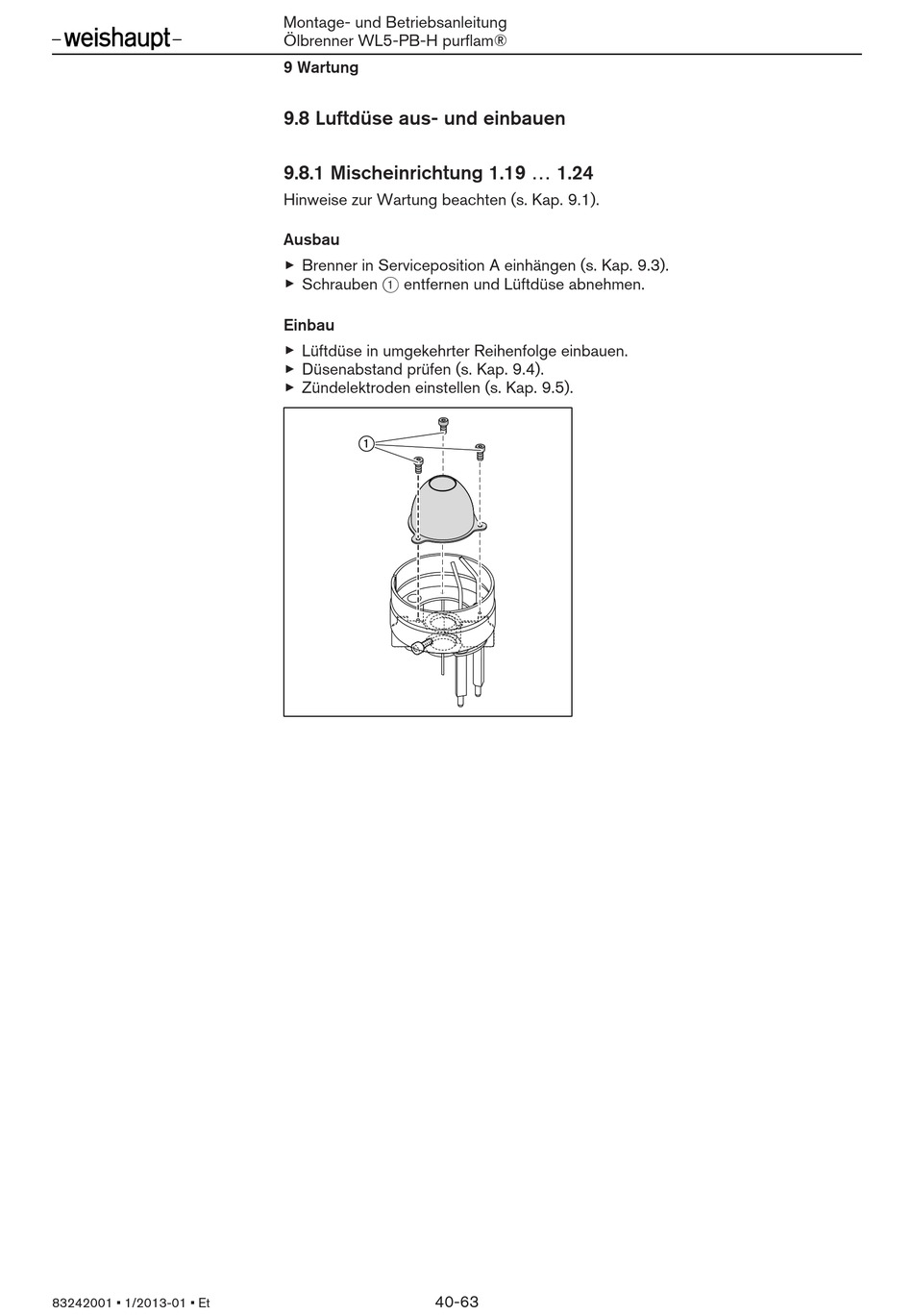

9.8 Luftdüse aus- und einbauen

9.8.1 Mischeinrichtung 1.19 ... 1.24

Hinweise zur Wartung beachten (s. Kap. 9.1).
Ausbau
▶
Brenner in Serviceposition A einhängen (s. Kap. 9.3).
▶
Schrauben 1 entfernen und Lüftdüse abnehmen.
Einbau
▶
Lüftdüse in umgekehrter Reihenfolge einbauen.
▶
Düsenabstand prüfen (s. Kap. 9.4).
▶
Zündelektroden einstellen (s. Kap. 9.5).
40-63
