4

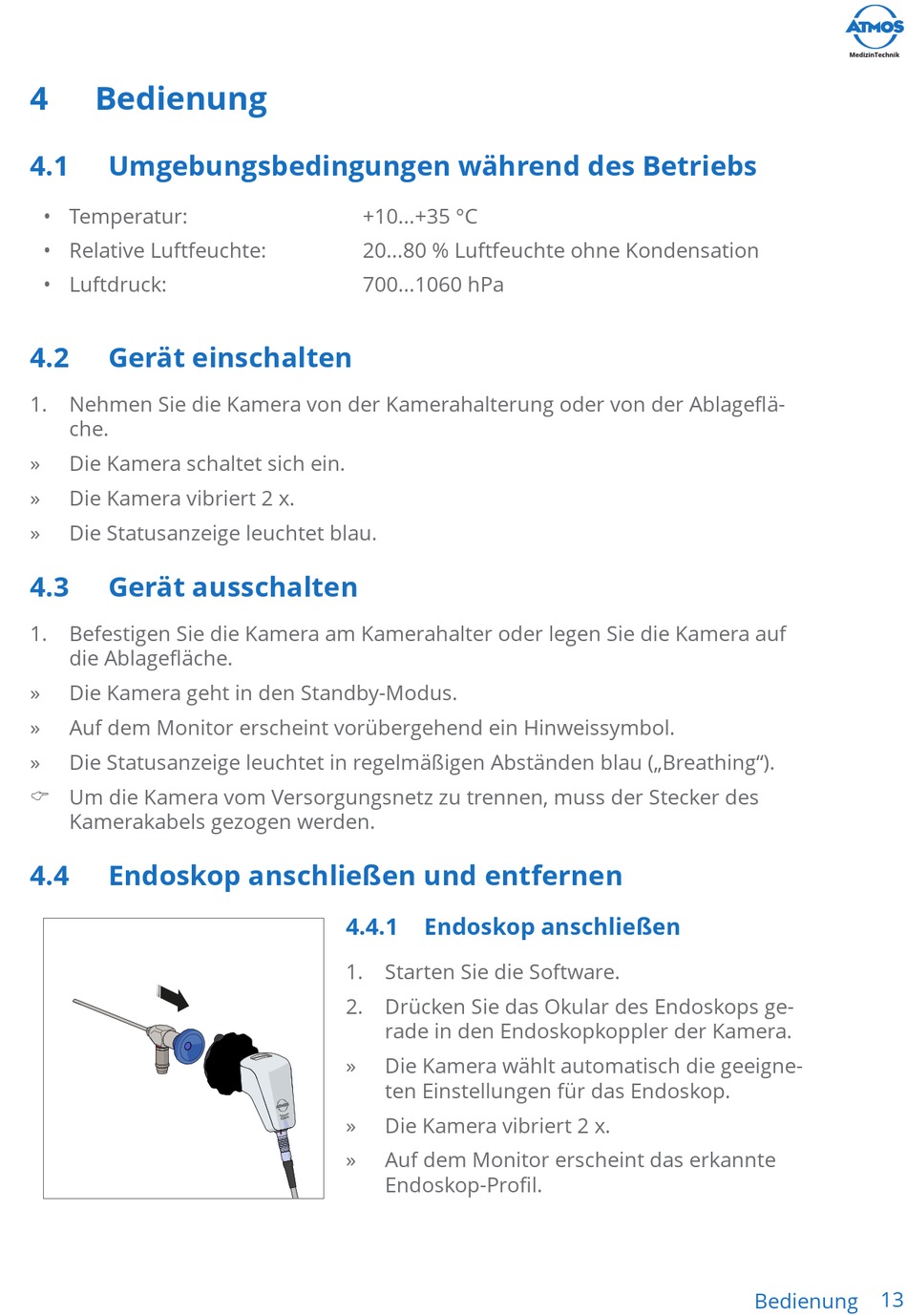

Bedienung

4.1 Umgebungsbedingungen während des Betriebs
• Temperatur:
• Relative Luftfeuchte:
• Luftdruck:
4.2 Gerät einschalten
1. Nehmen Sie die Kamera von der Kamerahalterung oder von der Ablageflä-
che.
» Die Kamera schaltet sich ein.
» Die Kamera vibriert 2 x.
» Die Statusanzeige leuchtet blau.
4.3 Gerät ausschalten
1. Befestigen Sie die Kamera am Kamerahalter oder legen Sie die Kamera auf
die Ablagefläche.
» Die Kamera geht in den Standby-Modus.
» Auf dem Monitor erscheint vorübergehend ein Hinweissymbol.
» Die Statusanzeige leuchtet in regelmäßigen Abständen blau („Breathing").
 Um die Kamera vom Versorgungsnetz zu trennen, muss der Stecker des
Kamerakabels gezogen werden.
4.4 Endoskop anschließen und entfernen
+10...+35 °C
20...80 % Luftfeuchte ohne Kondensation
700...1060 hPa
4.4.1 Endoskop anschließen
1. Starten Sie die Software.
2. Drücken Sie das Okular des Endoskops ge-
rade in den Endoskopkoppler der Kamera.
» Die Kamera wählt automatisch die geeigne-
ten Einstellungen für das Endoskop.
» Die Kamera vibriert 2 x.
» Auf dem Monitor erscheint das erkannte
Endoskop-Profil.
13
Bedienung
