Inhaltszusammenfassung für TSC MH240 Serie

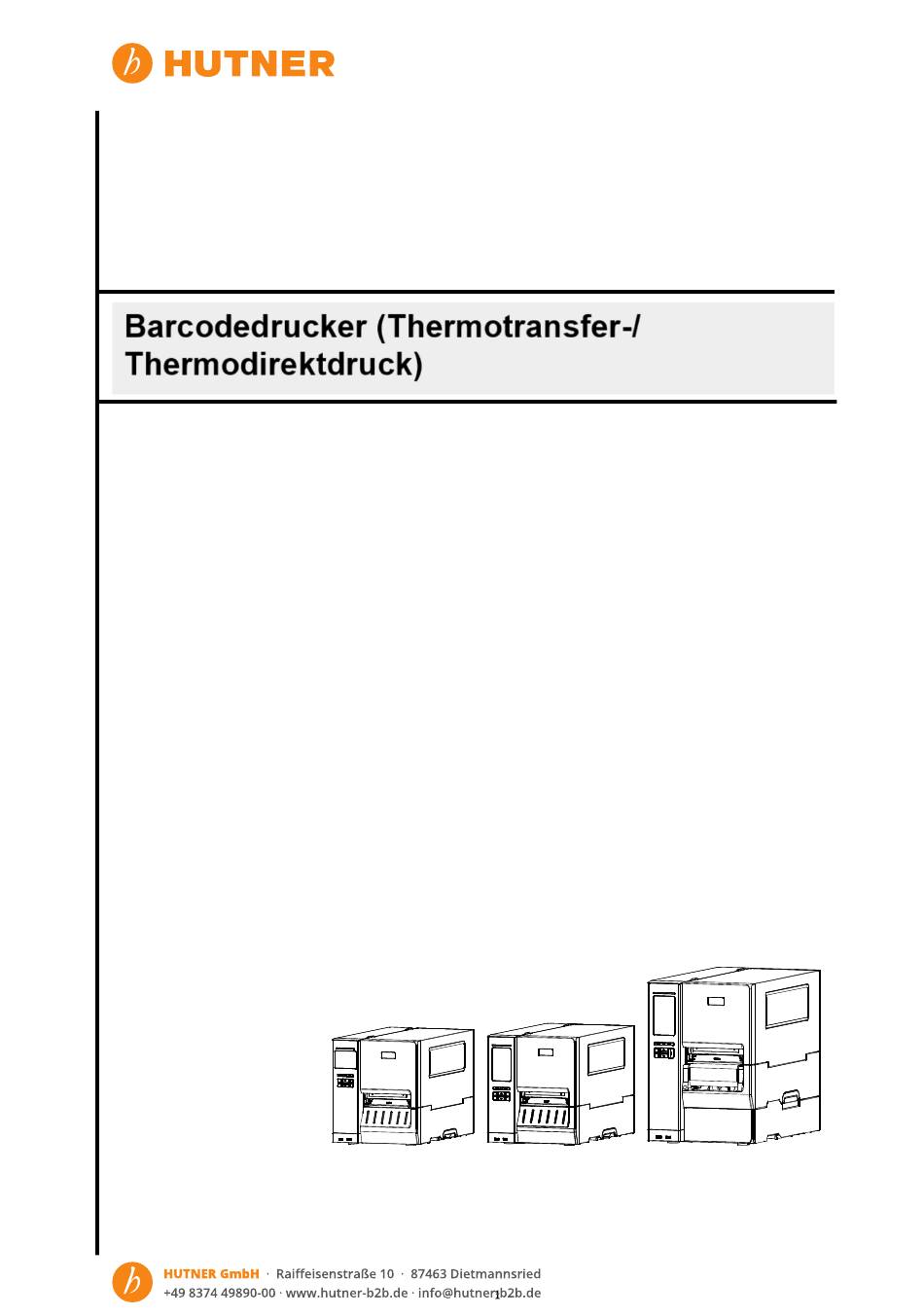

- Seite 1 Serie MH240/MH340/MH640/ MH240T/MH340T/MH640T/ MH240P/MH340P/MH640P Bedienungsanleitung...
- Seite 2 © 2017 TSC Auto ID Technology Co., Ltd. Diese Anleitung und die hierin beschriebene Firmware und Software im Drucker unterliegen dem Urheberrecht der TSC Auto ID Technology Co., Ltd. Alle Rechte vorbehalten. CG Triumvirate ist eine Marke der Agfa Corporation. Die CG Triumvirate Bold Condensed-Schrift wird in Lizenz der Monotype Corporation verwendet.
-
Seite 3: Konformität Und Zulassungen
Konformität und Zulassungen EN 55032, Klasse A EN 55024 EN 60950-1 Dies ist ein Produkt der Klasse A. Dieses Produkt kann beim Einsatz in Wohnumgebungen Funkstörungen verursachen, die eventuell vom Anwender durch angemessene Maß nahmen zu kompensieren sind. FCC Teil 15B, Klasse A ICES-003, Klasse A Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse A gemäß... -
Seite 4: Energy Star Für Imaging Equipment Version
GB 4943.1 GB 9254, Klasse A GB 17625.1 Energy Star für Imaging Equipment Version 2.0 IS 13252 (Teil 1)/ IEC 60950-1 Hinweis: Möglicherweise gibt es Zertifizierungsunterschiede zwischen den Modellen der Serien; bitte beachten Sie das jeweilige Typenschild des Produktes. Wichtige Sicherheitshinweise: 1. - Seite 5 Bei Verwendung im Innenbereich und 5150-5350MHz Aserbaidschan einer Leistung von nicht mehr als 30 mW ist keine Lizenz erforderlich 5470-5725MHz Hiermit erklärt TSC Auto ID Technology Co., Ltd., dass das Funkgerät [WLAN] des Typs IEEE 802.11 a/b/g/n mit der Richtlinie 2014/53/EU übereinstimmt...
- Seite 6 Den vollständigen Text der EU-Konformitätserklärung finden Sie auf der folgenden Internetadresse:http://www.tscprinters.com Warnung zur HF-Belastung (WLAN) Diese Ausrüstung muss in Ü bereinstimmung mit den zur Verfügung gestellten Anleitungen installiert und betrieben werden und darf nicht gemeinsam mit jeglichen anderen Antennen oder Sendern installiert oder betrieben werden.
- Seite 7 Informations concernant l'exposition aux fréquences radio (RF) humains lors du fonctionnement normal. Ce périphérique a été évalué et démontré conforme aux limites SAR (Specific Absorption Rate Taux d'absorption spécifique) par l'IC lorsqu'il est connecté à des dispositifs hôtes spécifiques opérant dans (Pour le Wi-Fi) Ce périphérique a également été...
- Seite 8 Inhalt 1.2.1 Standardmerkmale des Druckers.................. 2 1.2.2 Optionale Druckermerkmale..................4 2.2.1 Frontansicht ........................7 2.2.2 Innenansicht ......................... 10 2.2.3 Rü ckansicht ........................12 2.3.1 LED-Indikatoren und Tasten..................15 2.3.2 Symbole auf der Hauptseite ..................15 2.3.3 Touchscreen ......................... 16 3.4.1 Medien in den Drucker einlegen.................. 22 3.4.2 Endlos-/externes Medium einlegen ................
- Seite 9 5.3.1 Drucker über die USB-Schnittstelle konfigurieren............. 37 5.3.2 Drucker über die RS-232-Schnittstelle konfigurieren ..........38 5.3.3 Drucker über die Netzwerkschnittstelle konfigurieren ..........39 6.3.1 TSPL..........................43 6.3.2 ZPL2 ..........................45 6.5.1 Serielle Kommunikation ....................49 6.5.2 Ethernet ........................50 6.5.3 Wi-Fi (WLAN) ........................ 51 6.5.4 Bluetooth ........................
-
Seite 10: Einleitung
Dieses Dokument bietet eine einfache Referenz zur Bedienung der MH240-Serie. Bitte beachten Sie zum Drucken von Etikettenformaten die Anweisungen, die mit Ihrer Etikettendrucksoftware geliefert wurden; falls Sie angepasste Programme schreiben müssen, beachten Sie bitte die TSPL/TSPL2-Programmieranleitung, die auf der TSC- Webseite unter http://www.tscprinters.com erhältlich ist. - Seite 11 Der Drucker bietet folgende Standardmerkmale. Standardproduktmerkmale STANDARD (Standard) ADVANCED (Erweitert) MH240P MH340P MH640P Modell (mit (mit (mit internem internem internem MH240 MH340 MH640 MH240T MH340T MH640T vollständige vollständige vollständige Aufwickler) Aufwickler) Aufwickler) Punkte/Zoll Punkte/Zoll Punkte/Zoll Punkte/Zoll Punkte/Zoll Punkte/Zoll Punkte/Zoll Punkte/Zoll Punkte/Zoll Auflö...
- Seite 12 Codepage 437 (Englisch Codepage 737 (Griechisch) - Codepage 850 (Latin-1) Codepage 852 (Latin-2) Codepage 855 (Kyrillisch) - Codepage 857 (Türkisch) Codepage 860 (Portugiesisch) Codepage 861 (Isländisch) - Codepage 862 (Hebräisch) - Codepage 863 (kanadisches Französisch) Codepage 864 (Arabisch) - Codepage 865 (Nordisch) Codepage 866 (Russisch) - Codepage 869 (Griechisch 2) - Codepage 950 (Traditionelles Chinesisch)
-
Seite 13: Druckerspezifikationen
Standard für Echtzeituhr Standard für Summer Standardindustrieemulationen, inklusive Eltron® - und Zebra® -Sprachunterstützung Sonstiges Integrierte Monotype-TrueType-Schriftartenengine Vom PC auf den Druckerspeicher herunterladbare Schriften Druckkopf-Druckkraft und Druckposition einstellbar Der Drucker bietet folgende optionale Merkmale. Optionale Produktmerkmale Benutzeroption Händleroption Werksoption Optionale Karte (GPIO + parallel) Internes Bluetooth-Modul an der Frontblende WLAN-Modul (zum Einstecken) Abziehmodul-Baugruppe... - Seite 14 203-dpi- 300-dpi- 600-dpi- Druckspezifikationen Modelle Modelle Modelle Druckkopfauflö sung 203 Punkte/Zoll 300 Punkte/Zoll 600 Punkte/Zoll (Punkte pro Zoll/mm) (8 Punkte/mm) (12 Punkte/mm) (24 Punkte/mm) Druckmethode Thermotransfer- und Thermodirektdruck Punktgröß e 0,125 x 0,125 mm 0,084 x 0,084 mm 0,042 x 0,042 mm (Breite x Länge) (1 mm = 8 Punkte) (1 mm = 12 Punkte)
- Seite 15 2. Inbetriebnahme Der Drucker wurde sorgfältig verpackt, damit es nicht zu Beschädigungen beim Transport kommt. Bitte schauen Sie sich die Verpackung und den Drucker selbst unmittelbar nach der Lieferung genau an. Bitte bewahren Sie die Verpackungsmaterialien auf; Sie brauchen sie, falls Sie den Drucker einmal versenden möchten.
-
Seite 16: Frontansicht

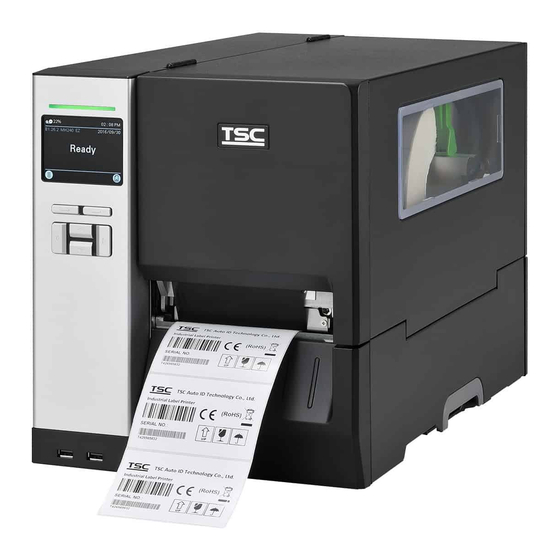

2.2.1 Frontansicht Fü r MH240-Serie LED-Indikator LC-Display Tasten an der Frontblende USB-Host x 2 Mediensichtfenster Papierausgabe Griff an Druckerabdeckung... - Seite 17 Fü r MH240T-Serie LED-Indikator LC-Display Tasten an der Frontblende USB-Host x 2 Mediensichtfenster Papierausgabe Griff an Druckerabdeckung...
- Seite 18 Fü r MH240P-Serie LED-Indikator LC-Display Tasten an der Frontblende USB-Host x 2 Mediensichtfenster Papierausgabe Griff an Druckerabdeckung Untere Druckerabdeckung (nur MH240P-Serie)
- Seite 19 Fü r MH240- und MH240T-Serie Farbband-Aufwickelspindel Druckpositionseinstellknopf des Druckkopfes Druckeinstellknopf des Druckkopfes Druckkopf-Freigabehebel Farbbandversorgungsspindel QR-Code für TSC-Webseite Medium-bald-am-Ende-Sensor (beweglich, nur MH240T-Serie) Etikettenversorgungsspindel Etikettenrollenschutz Externe Endloszuführung Dämpfer Druckkopf Ausgabewalze Farbbandsensor Schwarzkennzeichnung-Sensor (dargestellt als Lückensensor (dargestellt als Vordere Etikettenführung...
- Seite 20 Fü r MH240P-Serie Farbband-Aufwickelspindel Druckpositionseinstellknopf des Druckkopfes Druckeinstellknopf des Druckkopfes Druckkopf-Freigabehebel Farbbandversorgungsspindel QR-Code für TSC-Webseite Medium-bald-am-Ende-Sensor (beweglich, nur MH240T/MH240P-Serie) Etikettenversorgungsspindel Etikettenrollenschutz Medienführungsschiene und hintere Etikettenführung Medienaufwickelführung Medienaufwickelspindel Externe Endloszuführung Dämpfer Untere Druckerabdeckung Druckkopf Ausgabewalze Farbbandsensor Schwarzkennzeichnung-Sensor (dargestellt als Lückensensor (dargestellt als...
- Seite 21 Fü r MH240- und MH240T-Serie Externe Endloszuführung RS-232C-Schnittstelle Netzwerkschnittstelle USB-Schnittstelle microSD-Kartenschlitz Centronics-Schnittstelle (optional) GPIO-Schnittstelle (optional) WLAN-Einsteckschnittstelle (optional) Ein-/Ausschalter Hinweis: Netzkabelanschluss Die Abbildung der Schnittstelle dient ausschließlich der Veranschaulichung. Informationen zur Verfü gbarkeit der Schnittstellen entnehmen Sie bitte den Produktspezifikationen.
-
Seite 22: Ein-/Ausschalter Netzkabelanschluss Gpio-Schnittstelle (Optional)
Fü r MH240P-Serie Externe Endloszuführung WLAN-Einsteckmodul (optional) RS-232C-Schnittstelle Netzwerkschnittstelle USB-Schnittstelle microSD-Kartenschlitz Centronics-Schnittstelle (optional) Ein-/Ausschalter Hinweis: Die Abbildung der Schnittstelle dient Netzkabelanschluss ausschließlich der Veranschaulichung. GPIO-Schnittstelle (optional) Informationen zur Verfü gbarkeit der Schnittstellen entnehmen Sie bitte den Produktspezifikationen. * Empfohlene microSD-Spezifikationen. microSD- microSD- Anerkannte microSD-... -
Seite 24: Funktion
Status Anzeige Leuchtend Das Gerät wird mit Strom versorgt und ist einsatzbereit. Grün Das Gerät lädt Daten vom PC in den Speicher oder ist Blinkend gerade angehalten. Gelb Leuchtend Blinkend comme le bourrage du papier ou une erreur de mémoire etc. Tasten Funktion Die Hinweise im unteren Bereich der Nutzeroberfläche erläutern die... - Seite 25 Per Cursor ausgewählte Option (grün markiert) aufrufen Vorschubtaste (Voranschreiten eines Etiketts) Tippen Sie zum Ö ffnen/Verwenden auf ein Element. Hinweis: Weitere Einzelheiten zum LCD-Menü bildschirm entnehmen Sie bitte Abschnitt 6.
-
Seite 26: Einstellungen
3. Einstellungen 1. Stellen Sie den Drucker auf einen flachen, stabilen Untergrund. 2. Ü berzeugen Sie sich davon, dass das Gerät abgeschaltet ist. 3. Schließ en Sie den Drucker über das mitgelieferte USB-Kabel an den Computer an. 4. Schließ en Sie das Netzkabel an den Stromanschluss an der Rückseite des Druckers an, verbinden Si e das Netzkabel anschließ... - Seite 27 1. Ö ffnen Sie die rechte Abdeckung des Druckers. 2. Installieren Sie das Farbband auf der Farbbandversorgungsspindel.
- Seite 28 3. Ö ffnen Sie den Druckkopfmechanismus durch Drücken des Druckkopf- Freigabehebels. 4. Führen Sie das Farbband unter der Farbbandführungsschiene durch den Farbbandsensorschlitz und entlang dem am Drucker aufgedruckten Ladepfades. 5. Drehen Sie die Farbband- Aufwickelspindel etwa 3- bis 5-mal gegen den Uhrzeigersinn, bis das Farbband glatt gezogen, richtig gespannt und faltenfrei ist.
- Seite 29 6. Schließ en Sie den Druckkopfmechanismus, indem Sie den Druckkopf-Freigabehebel an beiden Seiten nach unten drücken. Hinweis: * Bitte beachten Sie das Video auf YouTube-Seite von TSC. Farbbandpfad...
- Seite 30 Trennen Sie das Farbband zwischen der Farbband- Führungsplatte und der Farbband- Aufwickelspindel. 2. Drücken Sie den Farbband- Freigabeknopf und schieben Sie das Farbband ab, damit es sich von der Farbbandaufwickelspindel löst.
- Seite 31 1. Ö ffnen Sie die rechte Abdeckung des Druckers. 2. Bewegen Sie den Etikettenrollenschutz waagerecht an das Ende der Etikettenspindel, klappen Sie dann den Etikettenrollenschutz nach unten. 3. Platzieren Sie die Medienrolle an der Etikettenversorgungsspindel und nutzen Sie zur Fixierung den Etikettenrollenschutz.
- Seite 32 4. Drücken Sie den Druckkopf- Freigabehebel und installieren Sie das Etikett zur Installation des Mediums durch Medienführungsschiene, Dämpfer, Mediensensor und Etikettenführung. Hinweis: Bei der MH240-Serie ist keine Medienfü hrungsschiene angebracht. Innenansicht der MH240-Serie 5. Bewegen Sie den Mediensensor durch Anpassen des Mediensensor-Positionseinstellknopfs; bitte achten Sie darauf, dass sich der Lücken- bzw.
- Seite 33 Seiten; achten Sie darauf, dass die Riegel richtig greifen. 8. Stellen Sie den Mediensensortyp ein und kalibrieren den ausgewählten Sensor. Hinweis: * Bitte kalibrieren Sie den Lü cken- /Schwarzkennzeichnung-Sensor, wenn Sie Medien geändert haben. * Bitte beachten Sie das Video auf YouTube-Seite von TSC.
-
Seite 34: Ladepfad Der Endlosmedien
1. Ö ffnen Sie die rechte Abdeckung des Druckers. 2. Führen Sie das Endlosmedium durch die untere oder die hintere Endloszuführung. 3. Bitte beachten Sie zum Einlegen von Medien die Schritte 4 bis 8 im Abschnitt 3.4.1. Hinweis: Bitte kalibrieren Sie den Lücken- /Schwarzkennzeichnung-Sensor, wenn Sie Medien geändert haben. - Seite 35 1. Ö ffnen Sie die rechte Abdeckung des Druckers. 2. Bitte beachten Sie zum Einlegen des Mediums Abschnitt 3.4.1. 3. Führen Sie zunächst über die Frontanzeige die Kalibrierung durch und stellen Sie den Drucker auf den Abziehmodus ein. Hinweis: Bitte kalibrieren Sie zur Vermeidung eines Papierstaus den Lü...
- Seite 36 7. Wickeln Sie das Tragband auf die Aufwickelwalze und kleben Sie es an die Spindel. Wickeln Sie die Spindel auf, bis das Tragband ausreichend straff gezogen ist. 8. Schließ en Sie den Druckkopf- Freigabehebel und stellen Sie über das 9. Drücken Sie die Zuführungstaste zur Probe.
- Seite 37 1. Ö ffnen Sie die rechte Abdeckung des Druckers. 2. Bitte beachten Sie zum Einlegen des Mediums Abschnitt 3.4.1. 3. Führen Sie über die Frontanzeige die Kalibrierung durch und stellen Sie den Drucker auf den Aufwickelmodus ein. 4. Ö ffnen Sie die rechte untere Abdeckung des Druckers, drücken Sie dann die Etikettenführung ganz nach rechts und ziehen Sie sie nach oben.
- Seite 38 5. Installieren Sie die Aufwickelwalze auf der Tragband-Aufwickelspindel. 6. Ö ffnen Sie den Druckkopf-Freigabehebel und den Etikettenführungsschiene- Freigabehebel und ziehen Sie etwa 650 mm des Mediums durch die Vorderseite des Druckers. 7. Führen Sie die Vorderkante des Mediums wie abgebildet durch die Etikettenumlenkfrontblende.
- Seite 39 9. Stellen Sie die Medienaufwickelführung auf die Etikettenbreite ein. 10. Schließ en Sie den Druckkopf- Freigabeknopf und die untere Druckkopfabdeckung.
-
Seite 40: Einstellknopf
4. Einstellknopf Der Druckeinstellknopf des Druckkopfes kann auf 5 Stufen eingestellt werden. Da das Druckerpapier auf die linke Seite des Mechanismus ausgerichtet ist, erfordern verschiedene Medienbreiten unterschiedlichen Etikettendruck. Daher muss der Druckkopf- Druckeinstellknopf zur Erzielung optimaler Druckqualität möglicherweise angepasst werden. Hinweis: Bei einer Etikettenbreite von weniger als 5,08 cm befestigen Sie bitte den Druckkopf-Druckeinstellknopf in der Kante des Etiketts, sofern möglich (verhindern Sie unnötige Reibung zwischen Druckkopf und... - Seite 41 Der Farbbandspannung-Einstellknopf kann auf Position 5 eingestellt werden. Da das Farbband des Druckers auf die linke Seite des Mechanismus ausgerichtet ist, erfordern verschiedene Medienbreiten unterschiedliche Spannung. Daher müssen Sie den Farbbandspannung-Einstellknopf zur Optimierung der Druckqualität möglicherweise justieren. Farbbandspannung-Einstellknopf...
- Seite 42 Dieser Drucker wurde vor dem Versand vollständig getestet. Bei regulärem Druckereinsatz sollte das Medium keine Farbbandfalte aufweisen. Die Bildung einer Farbbandfalte steht mit Medienbreite, Dicke, Druckkopf-Druckausgleich, Farbbandeigenschaften, den Einstellungen der Druckintensität usw. in Zusammenhang. Falls sich eine Farbbandfalte bildet, befolgen Sie bitte die nachstehenden Anweisungen zur Anpassung der Druckerteile.
- Seite 43 1. Das Etikett weist eine Falte von 2. Das Etikett weist eine Falte von unten links nach oben rechts auf unten rechts nach oben links auf Symptom Wenn das Etikett von unten links nach oben Wenn das Etikett von unten rechts nach rechts eine Falte aufweist, nehmen Sie bitte oben links eine Falte aufweist, nehmen Sie folgende Einstellungen vor.
-
Seite 44: Diagnosesoftware
5. Diagnosesoftware Die Diagnosesoftware von TSC ist ein integriertes Werkzeug mit Funktionen, die Ihnen die Ü berprüfung von Druckereinstellungen/-status, die Ä nderung der Druckereinstellungen, das Herunterladen von Grafiken, Schriftarten und Firmware, das Erstellen einer Bitmap- Druckerschrift und das Versenden zusätzlicher Befehle an einen Drucker ermöglichen. Mit Hilfe dieses leistungsstarken Werkzeuges können Sie Status und Einstellungen eines... - Seite 45 Legen Sie das Kennwort zum Schutz der Kennworteinrichtung Einstellungen fest. Weitere Informationen ü ber das Diagnosewerkzeug finden Sie in der Schnellstartanleitung des Diagnosedienstprogrammes auf der offiziellen TSC-Webseite unter Downloads \ Handbücher \ Utilities \ Diagnostic utility quick start guide.
- Seite 46 Die Diagnosesoftware wird auf der beigelegten CD mitgeliefert; Sie finden sie im Ordner \Utilities. Mit der Diagnosesoftware können Sie den Drucker per Netzwerk, RS-232 oder über die USB-Schnittstelle einrichten. Nachstehend finden Sie eine Erläuterung zur Netzwerkkonfiguration über diese drei Schnittstellen. 1.
- Seite 47 1. Verbinden Sie Computer und Drucker über ein RS-232-Kabel. 2. Schalten Sie den Drucker ein. 3. Starten Sie die Diagnosesoftware durch einen Doppelklick auf das Symbol -Schaltfläche. Nun können Sie Baudrate, Parität, Datenbits, Stoppbits und Flusssteuerung einstellen. können Sie IP-Adresse, Subnetzmaske und Gateway des integrierten Netzwerkadapters einstellen.
- Seite 48 1. Verbinden Sie den Computer und den Drucker mit dem Netzwerk. 2. Schalten Sie den Drucker ein. 3. Starten Sie die Diagnosesoftware durch einen Doppelklick auf das Symbol Schaltfläche. Nun können Sie IP-Adresse, Subnetzmaske und Gateway des internen Netzwerkadapters konfigurieren. -Schaltfläche nun werden sämtliche Drucker im Netzwerk gesucht.
- Seite 49 Per Vorgabe wird die IP-Adresse automatisch über DHCP abgerufen. Falls Sie eine feste IP-Adresse -Schaltfläche und geben anschließ end IP- geänderten Einstellungen in Kraft treten. 8. Mit -Schaltfläche verlassen Sie die Netzwerkeinstellungen und gelangen wieder zurück zum Hauptbildschirm der Diagnosesoftware. -Schaltfläche Diese Funktion setzt per DHCP bezogene IP, Subnetzmaske und Gateway-Parameter sowie den Druckernamen auf die Werksvorgaben zurück.
-
Seite 50: Lcd-Menü Funktion
6. LCD-Menü funktion * Mittels Touchscreen: Tippen Sie am LCD zum Aufrufen des -Symbol der LCD-Hauptseite. * Mittels Tasten: Wählen Sie mit den Navigationstasten das -Symbol (grün markiert) und drücken Sie zum Aufrufen des Menüs den linken Softkey (... - Seite 51 Das Menü verfügt über 6 Kategorien. Sie können die Einstellungen des Druckers mühelos ohne Verbindung mit einem Computer einrichten. Weitere Einzelheiten entnehmen Sie bitte den nachfolgenden Abschnitten.
-
Seite 52: Beschreibung
-Kategorie kann die Druckereinstellungen für TSPL einrichten. Beschreibung Element Standard Drücken Sie die Zuführungstaste zur Probe. Der verfügbare 203 dpi: 6 Geschwindigkeit 300 dpi: 4 Einstellbereich geht bei 203 dpi von 2 bis 14, bei 300 dpi von 2 bis 12 und bei 600 dpi von 1 bis 6. 600 dpi: 3 Mit dieser Option können Sie die Druckintensität einstellen. -
Seite 53: Ausrichtung
Der Richtungseinstellwert ist entweder 1 oder 0. Nutzen Sie dieses Element zur Einrichtung der Druckausrichtung. Ausrichtung 0 Ausrichtung 1 Ausrichtung Mit diesem Element können Sie den Druckmodus festlegen. Die 6 Modi werden nachstehend angegeben. Druckermodus Beschreibung Die Oberseite des nächsten Etiketts wird an der Brennlinie des Druckkopfes ausgerichtet. -
Seite 54: Druckgeschwindigkeit
-Kategorie kann die Druckereinstellungen für ZPL2 einrichten. Element Beschreibung Standard Mit diesem Element können Sie die Druckintensität einstellen. Der Einstellbereich geht von 0 bis 30. Möglicherweise müssen Dichte Sie Ihre Dichte basierend auf dem ausgewählten Medium anpassen. 203 dpi: 6 Drücken Sie die Zuführungstaste zur Probe. - Seite 55 Mit diesem Element können Sie die Medienstoppposition fein Abreiß en 0 dot einstellen. Die Option ist auf -120 bis 120 Punkte einstellbar. Mit diesem Element können Sie den Druckmodus festlegen. Die 3 Modi werden nachstehend angegeben. Druckermodus Beschreibung Druckmodus Abreiß en Die Oberseite des nächsten Etiketts wird an Abreiß...
-
Seite 56: Linke Position
Keine Drucker bewegt Medium nicht Bewegung Mit dieser Option passen Sie die Druckposition vertikal auf Etikett oben dem Etikett an. Auf -120 bis +120 Punkte einstellbar. Mit dieser Option passen Sie die Druckposition horizontal auf Linke Position dem Etikett an. Auf -9999 bis +9999 Punkte einstellbar. Wenn der Neudruckmodus aktiviert ist, können Sie das letzte Neudruck-Modus Deaktiviert... - Seite 57 Mit dieser Option können Sie den ausgewählten Sensor kalibrieren. Wenn Sie das Medium ausgewechselt haben, empfehlen wir, den Sensor vor dem Druck zu kalibrieren. Element Beschreibung Standard Mit dieser Option können Sie den Mediensensortyp festlegen und den ausgewählten Sensor automatisch Nicht Auto-Kalibrierung kalibrieren.
- Seite 58 Diese Option ermöglicht die Festlegung der Schnittstelleneinstellungen des Druckers. Diese Option ermöglicht die Festlegung der RS-232-Einstellungen des Druckers. Element Beschreibung Standard Baudrate Mit diesem Element können Sie die RS-232-Baudrate festlegen. 9600 Parität Mit diesem Element können Sie die RS-232-Parität festlegen. Datenbits Mit diesem Element können Sie die RS-232-Datenbits festlegen.
-
Seite 59: Konfiguration
Ü ber dieses Menü können Sie die interne Netzwerkkonfiguration durchführen, den Status des Netzwerkmoduls Ihres Druckers prüfen und das Netzwerkmodul zurücksetzen. Element Beschreibung Standard Ü ber dieses Menü können Sie die Netzwerk-IP-Adresse Status Nicht zutreffend und den MAC-Einstellungsstatus prüfen. DHCP: Dieses Element dient dem Ein- oder Ausschalten des DHCP- (Dynamic Host Configuration Protocol) Netzwerkprotokolls. - Seite 60 Diese Option ermöglicht die Festlegung der WLAN-Einstellungen des Druckers. Element Beschreibung Standard Ü ber dieses Menü können Sie WLAN-IP-Adresse, Nicht Status MAC-Einstellungsstatus usw. prüfen. zutreffend DHCP: Dieses Element dient dem Ein- oder Ausschalten des DHCP- (Dynamic Host Configuration Protocol) Netzwerkprotokolls. Konfiguration DHCP Static IP (Statische IP):...
- Seite 61 Element Beschreibung Standard Dieses Element dient dem Festlegen der Sprache Sprache Englisch am Display. Ü ber diese Funktion prüfen Sie Seriennummer, Nicht Druckerinformationen bisherige Druckerleistung (m), bisherige Etiketten zutreffend (Stückzahl) und den Schnittzähler des Druckers. Nicht Diese Funktion dient dem Rücksetzen der Initialisierung zutreffend Druckereinstellungen auf die Standardwerte.
-
Seite 62: Druckkopfwartung
wird % rot angezeigt, sobald die Farbbandkapazität unter 10 % sinkt. Ü ber dieses Element können Sie den Druckkopfzustand prüfen und Einstellungen für die Druckkopfpflege konfigurieren. Element Beschreibung Ü ber dieses Element können Sie die Warnung zur Druckkopfreinigung aktivieren/deaktivieren. Wenn diese Funktion aktiviert ist, wird ein Warnsymbol in der Nutzerschnittstelle des Druckers... - Seite 63 Ü ber diese Funktion können Sie den verfügbaren Arbeitsspeicher des Druckers prüfen, die Dateiliste aufrufen, Dateien löschen oder im DRAM/Flash/Kartenspeicher des Druckers abgelegte Dateien ausführen.
-
Seite 64: Selbsttest-Ausdruck
Etikett drucken. Auf dem Konfigurationsausdruck befindet sich ein Druckkopf- Testmuster, mit dem Sie überprüfen können, ob Punktfehler aufgrund von Defekten an den Druckkopf-Heizelementen vorliegen. Selbsttest-Ausdruck Modellbezeichnung F/W-Version Firmware-Prüfsumme Drucker-S/N TSC-Konfigurationsdatei Systemdatum Systemzeit Bisherige Druckleistung (Meter) Schnittzähler Druckgeschwindigkeit (Zoll/s) Druckintensität Etikettengröß e (Zoll) Druckerkonfiguration Lückenabstand (Zoll) -
Seite 65: Speicherauszugmodus
Anzahl an heruntergeladenen Dateien Speicherplatz (gesamt & verfügbar) Druckkopf-Testmuster Hinweis: Die Prüfung auf Punktfehler erfordert 10,16 cm (4 Zoll) breites Papier. Bei diesem Modus werden die Daten vom Kommunikationsport abgefangen und vom Drucker ausgedruckt. Im Speicherauszugmodus werden sämtliche Zeichen zweispaltig ausgedruckt. Die linke Seite zeigt die von Ihrem System empfangenen Zeichen, auf der rechten Seite finden Sie die Hexadezimalwerte der Zeichen. -
Seite 66: Liste Organisieren
Ü ber diese Funktion können Sie Ihre eigene Favoritenliste erstellen. Sie können häufig organisieren. -Liste organisieren Berühren und halten Sie ein gewünschtes Element, -Einstellungsbildschirm angezeigt wird. Tippen Sie zum Zufügen dieser Option zu Delete favorites item (Favoritenelement lö schen) Berü hren und halten... -
Seite 67: Problemlösung
7 Problemlö sung Nachstehend finden Sie eine Auflistung der häufigsten Probleme, die bei der Arbeit mit Ihrem Barcodedrucker eventuell auftreten können. Falls sich die Probleme nicht mit Hilfe der nachstehenden Vorschläge beheben lassen sollten, wenden Sie sich bitte an den Kundendienst Ihres Händlers oder Distributors. - Seite 68 schalten Sie den Drucker bitte aus und installieren das Modul. * Prüfen Sie, ob der Anschluss richtig eingesteckt ist. Dateien kö nnen nicht in den * Löschen Sie nicht mehr benötigte Speicher (Flash/DRAM/Karte) * Der Speicher ist voll. Dateien aus dem Speicher. heruntergeladen werden * Verwenden Sie eine microSD-Karte mit * Die microSD-Karte ist...
-
Seite 69: Faltenbildung
* Der Druck des Druckkopfes ist falsch eingestellt. * Das Farbband ist falsch * Bitte beachten Sie das nächste Kapitel. installiert. * Bitte stellen Sie die geeignete Dichte zur Faltenbildung * Das Medium ist falsch Erzielung einer guten Druckqualität ein. installiert. -
Seite 70: Wartung
8 Wartung In diesem Abschnitt erfahren Sie, mit welchen Hilfsmitteln und auf welche Weise Sie Ihren Drucker warten. 1. Zur Reinigung des Druckers benötigen Sie folgende Materialien: Wattestäbchen Fusselfreies Tuch Vakuum-/Blaspinsel 100 %iges Ä thanol oder Isopropylalkohol 2. Reinigen Sie die Komponenten des Druckers auf folgende Weise Druckerteil Verfahren Intervall... - Seite 71 Ä nderungsverlauf Datum Inhalt Editor Ergänzung des Kapitels 3.4.3 Medien zum Abziehen einlegen 2017/7/20 Kate (optional bei MH240P-Serie) Ä nderung des Kapitels 1.2.2 Optionale Karte (GPIO + parallel) 2017/8/15 Kate von Werksoption zur Händleroption. Ergänzung des Kapitels 1.2.2 Papierdicke der regulären Schneidvorrichtung.
- Seite 73 9F., No.95, Minquan Rd., Xindian Dist., No. 35, Sec. 2, Ligong 1st Rd., Wujie Township, New Taipei City 23141, Taiwan (R.O.C.) Yilan County 26841, Taiwan (R.O.C.) Tel.: +886-2-2218-6789 Tel.: +886-3-990-6677 Fax: +886-2-2218-5678 Fax: +886-3-990-5577 Webseite:www.tscprinters.com eMail:apac_sales@tscprinters.com TSC Auto ID Technology Co., Ltd. tech_support@tscprinters.com...
