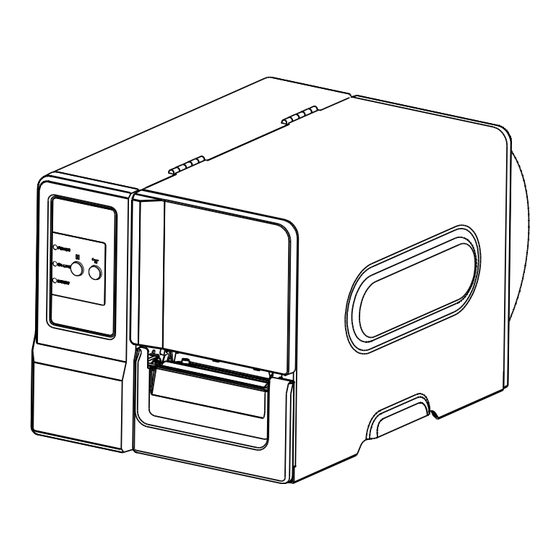

TSC ME240 Bedienungsanleitung

Barcodedrucker (thermotransfer-/ thermodirektdruck)
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

ME240/ ME340
Barcodedrucker (Thermotransfer-/
Thermodirektdruck)
Bedienungsanleitung
i

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TSC ME240

Inhaltszusammenfassung für TSC ME240

  • Seite 1 ME240/ ME340 Barcodedrucker (Thermotransfer-/ Thermodirektdruck) Bedienungsanleitung...
  • Seite 2 © 2011 TSC Auto ID Technology Co., Ltd. Diese Anleitung und die hierin beschriebene Firmware und Software im Drucker unterliegen dem Urheberrecht der TSC Auto ID Technology Co., Ltd. Alle Rechte vorbehalten. CG Triumvirate ist eine Marke von Agfa Corporation. Die CG Triumvirate Bold Condensed-Schrift wird in Lizenz der Monotype Corporation verwendet.
  • Seite 3 Konformität und Zulassungen CE-Klasse A EN 55022:2006 + A1:2007 EN 55024:1998+A1:2001+A2:2003 EN 61000-4-Richtlinien FCC CFR Titel 47, Teil 15, Unterpunkt B:2009-Abschnitt 15.107 und 15.109 ICES-003, Ausgabe 4:2004, Klasse A AS/NZS CISPR 22:2009 Klasse A GB4953-2001 GB9254-2008 (Klasse A) GB17625.1-2003 此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰，在这种 情况下，可能需要用户对干扰采取切实可行的措施。...

  • Seite 4: Inhaltsverzeichnis

    Inhalt 1. Einleitung ........... 1 1.1 Produktvorstellung.................... 1 1.2 Produktmerkmale ....................2 1.2.1 Standardmerkmale des Druckers ............2 1.2.2 Optionale Druckermerkmale ..............3 1.3 Allgemeine technische Daten ................4 1.4 Druckspezifikationen ......... 4 1.5 Farbbandspezifikationen ........4 1.6 Medienspezifikationen ........5 2.
  • Seite 5 3.2.1 File List (Dateiliste) ................57 3.2.2 Avail. Memory (Verfü gbarer Speicher) ..........58 3.2.3 Del. All Files (Alle Dateien lö schen) ............ 58 3.3 Diagnose ......................59 3.3.1 Print Config. (Druckkonfiguration) ............59 3.3.2 Dump Mode (Dumpmodus) ..............59 3.3.3 Rotate Cutter (Schnittmesser drehen) ..........

  • Seite 6: Einleitung

    Der industrielle Thermo-Etikettendrucker der ME240-Serie von TSC ist so konzipiert, dass er die richtigen Funktionen und Merkmale bei optimalem Nutzwert in der Branche bereitstellt. Die ME240-Serie verfügt über eine geringe Stellfläche und ein flaches Design; damit passt er auch dorthin, wo größ ere industrielle Drucker keinen Platz finden.

  • Seite 7: Produktmerkmale

    1.2 Produktmerkmale 1.2.1 Standardmerkmale des Druckers Der Drucker bietet folgende Standardmerkmale. 203-dpi- 300-dpi- Standardproduktmerkmale Modelle Modelle ○ ○ Thermotransferdruck ○ ○ Thermodirektdruck ○ ○ Druckguss-basierter Druckmechanismus ○ ○ Metallabdeckung mit groß em, klarem Mediensichtfenster ○ ○ Lückensensor mit einstellbarer Position ○...

  • Seite 8: Optionale Druckermerkmale

    ○ ○ Druck von Text, Barcode, Grafiken/Bildern (unterstützte Codepagen entnehmen Sie bitte der TSPL/TSPL2-Programmieranleitung) Unterstützter Barcode Unterstütztes Bild 1D-Barcode 2D-Barcode BITMAP, Code 39, PDF-417, BMP, Code 93, Maxicode, Code 128 UCC, DataMatrix, Code 128-Subsets QR-Code, (Max. Grafiken mit A.B.C, Codabar, Aztec 256 Farben) Interleave 2 von 5,...

  • Seite 9: Allgemeine Technische Daten

    1.3 Allgemeine technische Daten Allgemeine technische Daten Physikalische 286 mm (B) x 259 mm (H) x 434 mm (T) Abmessungen Gewicht 11 kg Stromversorgung Internes Schaltnetzteil Eingang: 100 – 240 V Wechselspannung Ausgang: DC 24 V 3,3 A Betrieb: 5 – 40 ˚C, 25 – 85 % (nicht kondensierend) Umgebungsbedingungen Lagerung: -40 –...

  • Seite 10: Medienspezifikationen

    1.6 Medienspezifikationen Medienspezifikationen 203-dpi-Modelle 300-dpi-Modelle Etikettenrollenkapazität 203,2 mm Aussendurchmesser Medienausrichtung Linke Kantenausrichtung Medientyp Rolle, Gestantzt, Blackmark, Endlos, Nute Medien-Aufwickeltyp Druckseite auß en Medienbreite (Etikett + Max. 118 mm Tragband) Min. 25,4 mm Mediendicke (Etikett + Max. 0,28 mm Tragband) Min. 0,06 mm Rollenkerndurchmesser 25,4 mm~76,2 mm Etikettenlängen...

  • Seite 11: Inbetriebnahme

    2. Inbetriebnahme 2.1 Auspacken und prü fen Der Drucker wurde sorgfältig verpackt, damit es nicht zu Beschädigungen beim Transport kommt. Bitte schauen Sie sich die Verpackung und den Drucker selbst unmittelbar nach der Lieferung genau an. Bitte bewahren Sie die Verpackungsmaterialien auf; Sie brauchen sie, falls Sie den Drucker einmal versenden möchten.

  • Seite 12: Drucker - Ü Bersicht

    2.2 Drucker – Ü bersicht 2.2.1 Frontansicht 1. LED-Indikatoren 2. Pause-Taste 3. FEED-Taste 4. Papierausgabe 5. Untere Frontabdeckung 6. Mediensichtfenster 7. Ö ffner der rechten Druckerabdeckung 8. LCD (optional) Tasten für LCD-Modul (optional)

  • Seite 13: Innenansicht

    2.2.2 Innenansicht 1. Farbband-Aufwickelspindel 2. Farbband-Abwickelspindel 3. Druckeinstellknopf des Druckkopfes 4. Farbbandende-Sensor 5. Druckkopf-Freigabehebel 6. Etikettenrollenschutz 7. 3-zoll-kernadapter 8. Etikettenversorgungsspindel 9. Farbbandführungsschiene 10. Medienführungsschiene 11. Druckkopf 12. Antriebswalze 13. Mediensensor 14. Etikettenführung...

  • Seite 14: Rü Ckansicht

    2.2.3 Rü ckansicht 1. Interne Netzwerkschnittstelle (optional) 2. Zuführung für externe Medien 3. RS-232C-Schnittstelle (Max. 115.200 bps) 4. USB-Schnittstelle (USB 2.0/ Full-Speed-Modus) *5. SD-Kartenschlitz 6. Centronics-Schnittstelle (optional) 7. USB-Host (optional) 8. Ein-/Ausschalter 9. Stromanschluss Hinweis: Die Abbildung der Schnittstelle dient ausschließ lich der Veranschaulichung. Informationen zur Verfü...
  • Seite 15 V2.0 SDHC CLASS 4 microSD, 4 GB Panasonic V2.0 SDHC CLASS 6 microSD, 4 GB Transcend V1.0, V1.1 MiniSD, 128 MB Transcend, Panasonic V1.0, V1.1 MiniSD, 256 MB Transcend, Panasonic V1.0, V1.1 MiniSD, 512 MB Transcend, Panasonic V1.0, V1.1 MiniSD, 1 GB Transcend, Panasonic V2.0 SDHC CLASS 4 MiniSD, 4 GB...

  • Seite 16: Bedienelemente

    2.3 Bedienelemente 2.3.1 Tasten an der Vorderseite Standard LED-Indikatoren FEED-Taste Pause-Taste Tasten Funktion Vorschieben eines Etiketts Einzug-Taste Pause/Fortsetzung des Druckvorgangs Pause-Taste...
  • Seite 17 Optional LED-Indikatoren LC-Display Tasten an der Vorderseite Tasten Funktion 1. Menü aufrufen 2. Menü verlassen oder Einstellung abbrechen und zum vorherigen Menü zurückkehren Pause/Fortsetzung des Druckvorgangs Vorschieben eines Etiketts Scrollen nach oben in der Menüliste Scrollen nach unten in der Menüliste Eingeben/Wählen der Cursorposition...

  • Seite 18: Led-Indikatoren

    2.3.2 LED-Indikatoren Status Anzeige POWER Der Drucker ist ausgeschaltet (Betrieb) Die Stromversorgung des Druckers wird eingeschaltet Der Drucker ist betriebsbereit ON-LINE Pause (Online) Blinkt Herunterladen von Daten auf den Drucker Der Drucker ist betriebsbereit „Carriage open“ (Träger geöffnet), „Cutter error“ ERROR (Schneidwerkzeugfehler) oder „Clearing data“...

  • Seite 19: Farbband Installieren

    2.5 Farbband installieren 2.5.1 Farbband einlegen 1. Ö ffnen Sie die rechte Abdeckung des Druckers. 2. Installieren Sie Farbband und Aufwickelwalze auf der Farbband-Abwickelspindel und der Farbband-Aufwickelspindel. Drücken Sie Aufwickelwalze und Farbbandrolle bis zum Ende der Spindel. 3. Drücken Sie zum Ö ffnen des Druckkopfmechanismus den Druckkopf-Freigabehebel.
  • Seite 20 4. Führen das Farbband durch den Schlitz zwischen Farbbandsensor und Farbbandführungsschiene, bis das Farbband den Druckkopf durchläuft; fixieren Sie das Farbband auf der Farbband-Aufwickelspindel. Farbband Farbbandsensor Farbbandfü hrungsschiene 5. Befestigen Sie das Farbband mit einem Stückchen Klebeband an der Aufwickelwalze. Halten Sie das Farbband flach und faltenfrei.
  • Seite 21 7. Schließ en Sie den Druckkopfmechanismus. Stellen Sie sicher, dass die Riegel richtig eingerastet sind.  Ladepfad des Farbbands Farbband (Farbband-Spindel) Farbband-Aufwickel spindel Farbbandführungsschiene Farbbandsensor...

  • Seite 22: Medien Installieren

    2.6 Medien installieren 2.6.1 Rollenetikett einlegen 1. Ö ffnen Sie die rechte Abdeckung des Druckers. 2. Drücken Sie zum Ö ffnen des Druckkopfmechanismus den Druckkopf-Freigabehebel. 3. Bewegen Sie den Etikettenrollenschutz waagerecht an das Ende der Etikettenspindel, klappen Sie dann den Etikettenrollenschutz nach unten.
  • Seite 23 4. Setzen Sie die Medienrolle auf die Etikettenversorgungsspindel. Klappen Sie den Etikettenrollenschutz nach oben. Hinweis: Wenn Sie den 3-Zoll-Kernadapter an der Spindel anbringen, stellen Sie bitte sicher, dass Sie die Pfeilrichtung entsprechend der folgenden Abbildung einhalten. Wenn Ihr Medienkern 1 Zoll misst, entfernen Sie bitte die 3-Zoll-Kernadapter von der Etikettenversorgung.
  • Seite 24 6. Passen Sie die Etikettenführung auf die Etikettenbreite an. Stellen Sie sicher, dass sich das Mediensensor-Dreieck an der Papierzuführung befindet, die Lücke, Blackmark oder Nut zur Etikettenregistrierung erkennen kann. Mediensensor-Anzeige Etikettenführung 7. Schließ en Sie den Druckkopfmechanismus. Stellen Sie sicher, dass die Riegel richtig eingerastet sind.
  • Seite 25  Medienpfad bei Rolletiketten Hinterer Medienzufuhrschlitz Antriebswalze Medienversorgungsspindel Medienführungsschiene Mediensensor...

  • Seite 26: Endlosmedium Einlegen

    2.6.2 Endlosmedium einlegen Führen Sie das Endlosmedium durch die hintere Endloszuführung. 1. Ö ffnen Sie die rechte Abdeckung des Druckers. 2. Drücken Sie zum Ö ffnen des Druckkopfmechanismus den Druckkopf-Freigabehebel. 3. Bewegen Sie den Etikettenrollenschutz waagerecht an das Ende der Etikettenspindel, klappen Sie dann den Etikettenrollenschutz nach unten.

  • Seite 27: Medien Zum Abziehen Einlegen (Optional)

    2.6.3 Medien zum Abziehen einlegen (optional) 1. Ö ffnen Sie die Abziehabdeckung, indem Sie die Hebel an der Abziehabdeckung nach unten ziehen. 2. Beachten Sie zur Installation des Mediums Kapitel 2.6.1. 3. Legen Sie mit der DiagTool den Mediensensortyp fest, kalibrieren Sie den ausgewählten Sensor.
  • Seite 28 6. Schließ en Sie Abziehabdeckung und Druckkopfmechanismus. Tragband 7. Verwenden Sie zum Anpassen der Druckereinstellungen für den Abziehmodus das DiagTool. (Bitte beachten Sie Kapitel 4) Der Abziehvorgang startet automatisch. Drücken Sie die Vorschubtaste zur Probe. Medium Tragband Hinweis: Bitte kalibrieren Sie den Durchlicht/Reflexionssensor, wenn Sie Medien geändert haben.

  • Seite 29: Medien Fü R Cutter Einlegen (Optional)

    2.6.4 Medien fü r Cutter einlegen (optional) 1. Installieren Sie das Etikett. (Bitte beachten Sie Kapitel 2.6.1) 2. Führen Sie das Medium durch die Schnittöffnung. 3. Passen Sie die Etikettenführung auf die Etikettenbreite an. Schnittöffnung 4. Schließ en Sie den Druckkopfmechanismus;...

  • Seite 30: Druckeinstellknopf Des Druckkopfes

    2.7 Anpressdruckeinstellknopf des Druckkopfes Es gibt zwei Bedingungen, unter denen Sie den Druck des Druckkopfes anpassen müssen. Druck mit dickem Medium Wenn die Mediendicke mehr als 0,19 mm beträgt, wird zur Erzielung eines hochwertigen Drucks ein höherer Druck benötigt. Druck mit schmalem Medium Falls die Medienbreite weniger als 4 Zoll beträgt, muss der Druckkopf-Druck zur Vermeidung von Farbbandfalten angepasst werden.

  • Seite 31: Lcd-Panel-Menü Funktion (Optional)

    3. LCD-Panel-Menü funktion (optional) Ü bersicht über das Main Menu (Hauptmenü) Main Menu Setup File Manager Diagnostics Language Service Exit ↓ ↓ ↓ ↓ ↓ Printer Setup File List Print Config. English Initialization ↓ ↓ ↓ ↓ ↓ Sensor Avail. Memory Dump Mode Chinese(TC) Mileage Info.

  • Seite 32: Ü Bersicht Ü Ber Das Setup(Einrichtung)-Menü

    3.1 Ü bersicht ü ber das Setup (Einrichtung)-Menü Setup Printer Setup Sensor Serial Comm. Ethernet Exit ↓ ↓ ↓ ↓ TSPL2 Status Baud Rate Status ↓ ↓ ↓ ↓ ZPL2 Calibration Parity Configure ↓ ↓ ↓ ↓ Exit Exit Data Bits Exit ↓...

  • Seite 33: Printer Setup (Druckereinrichtung) (Tspl2)

    3.1.1-1 Printer Setup (Druckereinrichtung) (TSPL2) Printer Setup TSPL2 Speed Density Direction Print Mode Offset Shift X Shift Y Reference X Reference Y Code Page Country Exit ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ None +000~-000 +000~-000 000~999 000~999 +000~- Batch Mode...
  • Seite 34 3.1.1-1.1 Speed (Geschwindigkeit): Print Setup 1/12 Speed > Speed Density Direction Nutzen Sie diese Option zur Einstellung der Geschwindigkeit. Jede Erhöhung/Verringerung beträgt 1 Zoll/s. Drücken Sie zum Erhöhen der Druckgeschwindigkeit und zum Verringern der Druckgeschwindigkeit . Mit legen Sie die Einstellung im Drucker fest. Durch Drücken von brechen Sie die Einstellung ab und kehren zum vorherigen Menü...
  • Seite 35 3.1.1-1.3 Direction (Ausrichtung): Print Setup 3/12 Speed Direction Density > Direction Der Wert der Ausrichtungseinstellung beträgt entweder 1 oder 0. Mit dieser Option können Sie die Druckausrichtung festlegen. Die Standarddruckausrichtung des Druckers ist DIRECTION (Ausrichtung) 0. stellen Sie die Ausrichtung auf 1, mit stellen Sie sie auf 0 ein;...
  • Seite 36 aktuell eingestellte Druckmodus auf der rechten Seite des “>”-Symbols angezeigt. Wählen Sie mit zwischen den Druckmodi; drücken Sie zum Aktivieren der Einstellung die -Taste. Durch Drücken von brechen Sie die Einstellung ab und kehren zum vorherigen Menü zurück. Druckmodus Beschreibung None Die Oberseite des nächsten Etiketts wird an der Brennlinie des (Aus)
  • Seite 37 3.1.1-1.6 Shift X & Shift Y (X-Verschiebung & Y-Verschiebung): Print Setup 7/12 Offset Shift Y Shift X +000 > Shift Y Mit dieser Option können Sie die Druckposition fein einstellen. Mit der -Taste bewegen Sie den Cursor zwischen den Einträgen nach links und rechts; mit der -Taste passen Sie den entsprechenden Eintrag auf „+“...
  • Seite 38 Mit dieser Option können Sie die Codepage des internationalen Zeichensatzes einstellen. Weitere Einzelheiten über die Codepage entnehmen Sie bitte der Programmierungsanleitung. Wenn Sie die Codepagenliste aufrufen, wird die aktuelle Druckereinstellung auf der rechten Seite des „>“-Symbols angezeigt. Wählen Sie die gewünschte Codepage mit ;...
  • Seite 39 ISO-Codepage ISO-Codepage Internationaler Nummer der Name der Internationaler Codepage Zeichensatz Zeichensatz Codepage 8859-1 Romanisch 1 8859-7 Griechisch 8859-2 Romanisch 2 8859-9 Türkisch 8859-3 Romanisch 3 8859-10 Romanisch 6 8859-4 Baltisch 8859-15 Romanisch 9 8859-5 Kyrillisch 3.1.1-1.9 Country (Land): Country 1/23 Print Setup 11/12 >...

  • Seite 40: Printer Setup (Druckereinrichtung) (Zpl2)

    3.1.1-2 Printer Setup (Druckereinrichtung) (ZPL2) Printer Setup ZPL2 Delimite Dark- Print Tear Print Print List List List List Control Format Head Label Left Media Exit ness Speed Mode Width Fonts Images Formats Setup Prefix Prefix Power Up Close Position Char ↓...
  • Seite 41 3.1.1-2.1 Darkness (Intensität): Print Setup 1/17 > Darkness Dankness Print Speed Tear off Mit dieser Option können Sie die Druckintensität einstellen. Sie können diese Option in 1er-Schritten auf 0 bis 30 einstellen. Die Standarddichte des Druckers beträgt 16. Möglicherweise müssen Sie die Dichte je nach ausgewähltem Medium anpassen. Drücken Sie zum Erhöhen/Verringern der Druckintensität .
  • Seite 42 Mit dieser Option können Sie die Medienstoppposition fein einstellen. Mit der -Taste bewegen Sie den Cursor zwischen den Einträgen nach links und rechts; mit der -Taste passen Sie den entsprechenden Eintrag auf „+“ oder „-“ bzw. von „0“ bis „9“ an. Durch Drücken der -Taste legen Sie den Wert am Drucker fest.
  • Seite 43 3.1.1-2.5 Print Width (Druckbreite): Print Setup 5/17 Tear Off Print Width Print Mode 812 dot > Print Width Mit dieser Option können Sie die Druckbreite festlegen. Mit der -Taste bewegen Sie den Cursor zwischen den Einträgen nach links und rechts; mit der -Taste passen Sie den entsprechenden Wert von „0“...
  • Seite 44 3.1.1-2.8 List Formats (Formate auflisten): Print Setup 8/17 Self Test Printing > List Formats List Setup Control Prefix Mit dieser Funktion können Sie eine Liste der aktuell am Drucker verfügbaren Formate auf das Etikett drucken. Die Formate befinden sich im DRAM- oder Flash-Speicher bzw. auf einer optionalen Speicherkarte.
  • Seite 45 Mit dieser Option können Sie das Formatpräfixzeichen festlegen. Mit der -Taste bewegen Sie den Cursor zwischen den Einträgen nach links und rechts; mit der -Taste passen Sie den entsprechenden Eintrag von „0“ bis „9“ bzw. von „A“ bis „F“ an. Durch Drücken der -Taste legen Sie den Wert am Drucker fest.
  • Seite 46 Feed (Vorschub) Drucker zieht ein Etikett ein Calibration Drucker kalibriert die Sensorstufen, bestimmt Länge und (Kalibrierung) Etikettenvorschub Length (Länge) Drucker bestimmt Länge und Etikettenvorschub No Motion (Keine Drucker bewegt Medium nicht Bewegung) 3.1.1-2.14 Head Close (Kopf schließ en): Print Setup 14/17 Head Close Delimiter Char...

  • Seite 47: Sensor

    „0“ bis „1/2“ an. Durch Drücken der -Taste legen Sie den Wert am Drucker fest. Mit der -Taste brechen Sie die Einstellung ab und kehren zum vorherigen Menü zurück. Der Standardwert lautet +000, einstellbar von -120 bis +120 Punkten. 3.1.1-2.16 Left Position (Linksposition): Print Setup 16/17 Head Close...
  • Seite 48 Mit dieser Option legen Sie den Mediensensortyp fest und kalibrieren den ausgewählten Sensor. Wenn Sie das Medium ausgewechselt haben, empfehlen wir, den Sensor vor dem Druck zu kalibrieren. Calibration Gap Mode Bline Mode Cont. Mode Exit ↓ ↓ ↓ Automatic Automatic Automatic ↓...
  • Seite 49 A. Gap Mode (Lü ckenmodus) Calibration Gap Mode > Gap Mode > Automatic Bline Mode Manual Cont. Mode Pre-Printed Bewegen Sie den Cursor mit den Tasten auf den Medientyp; drücken Sie zum Aufrufen des Sensorkalibrierungsmodus die -Taste. Hinweis: Wenn Sie ü ber die mitgelieferte Software bzw. den Treiber drucken, sendet die Software bzw.
  • Seite 50 Mit der -Taste bewegen Sie den Cursor zwischen den Einträgen nach links und rechts; mit Gap Size -Taste passen Sie den entsprechenden Eintrag von „0“ bis 0024 dot „9“ bzw. auf „dot (Punkte)/ mm/ inch (Zoll)“ an. Bestätigen Sie die Einstellung der Lückengröß...
  • Seite 51 Manual > Pre-Printed Exit Wenn Sie die [Pre-Printed] (Vorgedruckt) -Option aufrufen, sehen Sie folgende Meldung. Bitte schließ en Sie diese Schritte ab: 1. Mit der -Taste bewegen Sie den Cursor zwischen den Einträgen nach links und rechts; mit Paper Len. -Taste passen Sie den entsprechenden Eintrag von „0“...
  • Seite 52 B. Bline Mode (Bline-Modus) Calibration Bline Mode Gap Mode > Automatic > Bline Mode Manual Cont. Mode Pre-Printed Bewegen Sie den Cursor mit den Tasten auf den Sensortyp. Mit rufen Sie den Kalibrierungsmodus des Blackmark-Sensors auf. B-1 Automatic (Automatisch) Beim Aufrufen der [Automatic] (Automatisch) -Option sehen Sie folgende Meldung; der Drucker führt zur automatischen Kalibrierung der Sensorempfindlichkeit das Blackmark-Etikett zu.
  • Seite 53 3. Ö ffnen Sie den Druckkopfmechanismus, Bline Mode platzieren Sie die schwarze Kennzeichnung unter dem Mediensensor. Durch Drücken Scan Mark -Taste legen Sie den Wert Intensity am Drucker fest. Ref. Level Mediensensor Schwarzkennzeichnunr 4. Dann platzieren Sie das Etikett ohne Bline Mode schwarze Kennzeichnung unter dem Mediensensor.
  • Seite 54 Wenn Sie die [Pre-Printed] (Vorgedruckt) -Option aufrufen, sehen Sie folgende Meldung. Bitte schließ en Sie diese Schritte ab: 1. Mit der -Taste bewegen Sie den Cursor zwischen den Einträgen nach links und rechts; mit Paper Len. -Taste passen Sie den entsprechenden Eintrag von „0“...
  • Seite 55 C. Cont. Mode (Inhaltsmodus) Calibration Cont. Mode Bline Mode > Automatic > Cont. Mode Manual Exit Exit Bewegen Sie den Cursor mit den Tasten auf den Sensortyp. Mit rufen Sie den Kalibrierungsmodus des Blackmark-Sensors auf. C-1 Automatic (Automatisch) Beim Aufrufen der [Automatic] (Automatisch) -Option sehen Sie folgende Meldung; der Drucker kalibriert die Sensorempfindlichkeit automatisch.

  • Seite 56: Serial Comm. (Serielle Kommunikation)

    3. Die Sensorkalibrierung ist Cont. Mode abgeschlossen. Drücken Sie die Complete -Taste, der LCD-Bildschirm kehrt zum Intensity vorherigen Menü zurück. Ref. Level 3.1.3 Serial Comm. (Serielle Kommunikation) Serial Comm. Baud Rate Parity Data Bits Stop Bit(s) Exit ↓ ↓ ↓ ↓...

  • Seite 57: Baud Rate (Baudrate)

    3.1.3.1 Baud Rate (Baudrate) Serial Comm. Baud Rate > Baud Rate > 9600 bps Parity 19200 bps Data Bits 38400 bps Mit dieser Option können Sie die RS-232-Baudrate festlegen. Die Standardeinstellung lautet 9600 bps. Wählen Sie mit die gewünschte Baudrate; mit bestätigen Sie den Wert.
  • Seite 58 3.1.3.4 Stop Bit(s) (Stoppbit(s)): Serial Comm. Stop Bit(s) Parity > Data Bits > Stop Bit(s) Exit Mit dieser Option können Sie die RS-232-Stoppbits festlegen. Standardeinstellung ist „1“ Stoppbit. Wählen Sie mit zwischen den Stoppbits; mit bestätigen Sie den Wert. Wenn Sie diese Liste aufrufen, wird die aktuelle Druckereinstellung auf der rechten Seite des “>”...

  • Seite 59: Ethernet (Netzwerk)

    3.1.4 Ethernet (Netzwerk) Ü ber dieses Menü können Sie die interne Netzwerkkonfiguration durchführen, den Status des Netzwerkmoduls Ihres Druckers prüfen und das Netzwerkmodul zurücksetzen. Diese Funktion ist auf dem LCD-Bildschirm verfügbar, wenn eine Netzwerkkarte installiert ist. Wählen Sie mit zwischen den Optionen, drücken Sie zum Aufrufen .
  • Seite 60 001B82-FF0918 3.1.4.1.2 MAC Ethernet Status > Status IP Address Configure > Exit Exit Die Informationen zur MAC-Adresse werden auf dem LCD-Bildschirm angezeigt. Mit oder kehren Sie zum vorherigen Menü zurück. 3.1.4.2 Configure (Konfigurieren): (DHCP / Static IP (Statische IP)) Ü ber dieses Menü können Sie das DHCP und die statische IP des Druckers festlegen. 3.1.4.2.1 DHCP Ethernet Configure...

  • Seite 61: Static Ip (Statische Ip)

    3.1.4.2.2 Static IP (Statische IP) Ü ber dieses Menü können Sie IP-Adresse, Subnetzmaske und Gateway des Druckers einstellen. Ethernet Configure Status DHCP > Configure > Static IP Exit Exit Wählen Sie mit zwischen den Optionen, drücken Sie zum Aufrufen . Durch Drücken von brechen Sie die Einstellung ab und kehren zum vorherigen Menü...

  • Seite 62: File Manager (Dateimanager)

    3.2 File Manager (Dateimanager) Mit dieser Funktion können Sie den verfügbaren Speicher und die Dateiliste des Druckers prüfen. File Manager File List Avail. Memory Del. All Files Exit ↓ ↓ DRAM DRAM ↓ ↓ FLASH FLASH ↓ ↓ CARD CARD ↓...

  • Seite 63: Avail. Memory (Verfü Gbarer Speicher)

    3.2.2 Avail. Memory ( Verfü gbarer Speicher) Ü ber dieses Menü können Sie den verfügbaren Speicherplatz anzeigen. File Manager Avail. Memory File List DRAM: 256 KB > Avail. Memory FALSH: 6656 KB Del. All Files CARD: 0 KB 3.2.3 Del. All Files ( Alle Dateien lö schen) Ü...

  • Seite 64: Diagnose

    3.3 Diagnostics (Diagnose) Diagnostics Print Config. Dump Mode Rotate Cutter Exit 3.3.1 Print Config. (Druckkonfiguration) Mit dieser Funktion können Sie die aktuelle Druckerkonfiguration auf das Etikett drucken. Auf dem Konfigurationsausdruck befindet sich ein Druckkopf-Testmuster, mit dem Sie überprüfen können, ob Punktfehler aufgrund von Defekten an den Druckkopf-Heizelementen vorliegen. (Bitte beachten Sie Abschnitt 4.2) Diagnostics Self Test …...

  • Seite 65: Rotate Cutter (Schnittmesser Drehen)

    3.3.3 Rotate Cutter (Schnittmesser drehen) Falls das Papier in der Schnittvorrichtung klemmt, können Sie das Schnittmesser mit dieser Funktion nach vorne oder hinten bewegen und das verklemmte Papier dadurch leichter aus der Schnittvorrichtung befreien. Diagnostics Fwd. Print Config. DOWN: Rev. Dump Mode >...

  • Seite 66: Language (Sprache)

    3.4 Language (Sprache) Language English Chinese (TC) Chinese (SC) Japanese German Italian French Russian Polish Spanish Exit Mit dieser Option können Sie die Sprache des LCD-Bildschirms festlegen. Bewegen Sie den Cursor mit auf die gewünschte Sprache; bestätigen Sie die Auswahl mit der -Taste.

  • Seite 67: Service

    3.5 Service Service Initialization Mileage Info. Exit Mit dieser Funktion können Sie die Druckereinstellungen auf die werkseitigen Standardwerte zurücksetzen und die bisherige Druckerleistung anzeigen. 3.5.1 Initialization (Initialisierung) Service Initialization Initializing … > Initialization Mileage Info. SELECT Exit MENU Sobald der Drucker initialisiert wird, werden die Druckereinstellungen auf die Standardwerte zurückgesetzt.

  • Seite 68: Diagnosesoftware

    4. Diagnosesoftware Die Diagnosesoftware von TSC ist ein integriertes Werkzeug mit Funktionen, die Ihnen die Ü berprüfung von Druckereinstellungen/-status, die Ä nderung der Druckereinstellungen, das Herunterladen von Grafiken, Schriftarten und Firmware, das Erstellen einer Bitmap-Druckerschrift und das Versenden zusätzlicher Befehle an einen Drucker ermöglichen.

  • Seite 69: Druckerfunktionen

    Password Setup Legen Sie das Kennwort zum Schutz der (Kennworteinrichtung) Einstellungen fest Der werkseitigen Standardeinstellungen werden nachstehend aufgelistet. Parameter Standardeinstellung Geschwindigkeit ME240: 5 Zoll/s (127 mm/s) ME240: 3 Zoll/s (76,2 mm/s) Dichte Etikettenbreite 101,6 mm Etikettenhö he 101,6 mm Sensortyp Lückensensor...
  • Seite 70 Ports Codepage Ländercode Flash-Speicher leeren Nein Shift X (X-Verschiebung) Shift Y (Y-Verschiebung) Lü ckensensorempfindlichkeit 3 (Wird zurückgesetzt. Erfordert Neukalibrierung des Lückensensors) Bline-Sensorempfindlichkeit 2 (Wird zurückgesetzt. Erfordert Neukalibrierung des Lückensensors) Sprache Englisch DHCP IP-Adresse Konfigurationsseite Selbsttest-Ausdruck Druckermodell und Mainboard-Firmware-Version Drucker-Seriennummer Bisherige Druckleistung Mainboard-Firmware-Prüfsumme Serielle Porteinstellungen Codepage...
  • Seite 71 Dump DOWNLOA 0D 0A 44 4F 57 4E 4C 4F 4I D „TEST2. 44 20 22 54 45 53 54 32 2E DAT“,5,CL 44 41 54 22 2C 35 2C 43 4C S DOWNLO 53 0D 0A 44 4F 57 4E 4C 4F AD F,“TES 41 44 20 46 2C 22 54 45 53 T4.DAT“,5...

  • Seite 72: Ethernet Ü Ber Diagnosesoftware Einrichten (Optional)

    5 Ethernet ü ber Diagnosesoftware einrichten (optional) Die Diagnosesoftware wird auf der beigelegten CD mitgeliefert; Sie finden sie im Ordner \Utilities. Mit der Diagnosesoftware können Sie den Drucker per Netzwerk, RS-232 oder über die USB-Schnittstelle einrichten. Nachstehend finden Sie eine Erläuterung zur Netzwerkkonfiguration über diese drei Schnittstellen.

  • Seite 73: Drucker Ü Ber Die Rs-232-Schnittstelle Konfigurieren

    5.2 Drucker ü ber die RS-232-Schnittstelle konfigurieren 1. Verbinden Sie Computer und Drucker über ein RS-232-Kabel. 2. Schalten Sie den Drucker ein. 3. Starten Sie die Diagnosesoftware durch einen Doppelklick auf das Symbol Hinweis: Diese Software arbeitet mit der Drucker-Firmware V6.00 und aktuelleren Versionen.

  • Seite 75: Drucker Ü Ber Die Netzwerkschnittstelle Konfigurieren

    5.3 Drucker ü ber die Netzwerkschnittstelle konfigurieren 1. Verbinden Sie den Computer und den Drucker mit dem Netzwerk. 2. Schalten Sie den Drucker ein. 3. Starten Sie die Diagnosesoftware durch einen Doppelklick auf das Symbol Hinweis: Diese Software arbeitet mit der Drucker-Firmware V6.00 und aktuelleren Versionen.
  • Seite 76 Per Vorgabe wird die IP-Adresse (statische IP) automatisch über DHCP abgerufen. Falls Sie eine feste IP-Adresse vergeben möchten, klicken Sie auf die IP-Adresse (statische IP)-Schaltfläche und geben anschließend IP-Adresse (statische IP), Subnetzmaske und Gateway ein. Anschließend klicken Sie auf „Set IP“ (IP festlegen), damit die geänderten Einstellungen in Kraft treten.

  • Seite 77: Problemlö Sung

    6. Problemlö sung 6.1 Häufig auftretende Probleme Nachstehend finden Sie eine Auflistung der häufigsten Probleme, die bei der Arbeit mit Ihrem Barcodedrucker eventuell auftreten können. Falls sich die Probleme nicht mit Hilfe der nachstehenden Vorschläge beheben lassen sollten, wenden Sie sich bitte an den Kundendienst Ihres Händlers oder Distributors.
  • Seite 78 * Wenn das Schnittmodul installiert ist, stellen Sie das Messer bitte wieder auf die richtige Position ein, indem Sie die Schnittvorrichtung mit der - Das LCD zeigt Folgendes: * Schnittstau. Aufwärts- oder Abwärtstaste nach Fwd. * Keine Schneideinrichtung am Drucker oben oder unten drehen.
  • Seite 79 * Löschen Sie nicht mehr benötigte Dateien aus dem Flash-/DRAM-Speicher. * Die maximale Anzahl an Dateien im DRAM-Speicher beträgt 256. * Der maximale vom Benutzer Speicher voll (Flash / * Der Flash-/DRAM-Speicher ist voll. adressierbare DRAM-Speicher DRAM) beträgt 256kb. * Die maximale Anzahl an Dateien im Flash-Speicher beträgt 256.
  • Seite 80 * Legen Sie die Medien richtig ein. * Reinigen Sie den Druckkopf. * Reinigen Sie die Antriebswalze. * Passen Sie Druckdichte und Druckgeschwindigkeit an. * Führen Sie einen Selbsttest aus und prüfen das Druckkopf-Testmuster auf fehlende Punkte. * Setzen Sie ein geeignetes Farbband und Etikettenmedium ein.
  • Seite 81 * Prüfen Sie, ob die Mediengröß e richtig eingestellt ist. * Die Mediengröß e ist nicht richtig * Kalibrieren Sie den Sensor über die angegeben. Optionen Auto Gap (Lücke, Beim Drucken werden * Die Sensorempfindlichkeit ist nicht Automatisch) und Manual Gap richtig eingestellt.
  • Seite 82 * Bitte beachten Sie das nächste * Der Druck des Druckkopfes ist falsch Kapitel. eingestellt. * Bitte stellen Sie die geeignete Dichte * Das Farbband ist falsch installiert. zur Erzielung einer guten Faltenbildung * Das Medium ist falsch installiert. Druckqualität ein. * Die Druckdichte ist falsch eingestellt.

  • Seite 83: Mechanismus Zur Vermeidung Von Faltenbildung Amfarbband Fein Einstellen

    6.2 Mechanismus zur Vermeidung von Faltenbildung am Farbband fein einstellen Dieser Drucker wurde vor dem Versand vollständig getestet. Bei regulärem Druckereinsatz sollte das Medium keine Farbbandfalte aufweisen. Die Bildung einer Farbbandfalte steht mit der Mediendicke, dem Druckkopf-Druckausgleich, den Farbbandeigenschaften, den Einstellungen der Druckintensität etc.
  • Seite 84 Passen Sie den Druckeinstellknopf des Passen Sie den Druckeinstellknopf des Druckkopfes an. Druckkopfes an. Linker Knopf Rechter Knopf Der Druckeinstellknopf des Druckkopfes kann auf Der Druckeinstellknopf des Druckkopfes kann 5 Stufen eingestellt werden. Durch Drehen im auf 5 Stufen eingestellt werden. Durch Drehen Uhrzeigersinn erhöhen Sie den Druck des im Uhrzeigersinn erhöhen Sie den Druck des Druckkopfes.

  • Seite 85: Wartung

    7. Wartung In diesem Abschnitt erfahren Sie, mit welchen Hilfsmitteln und auf welche Weise Sie Ihren Drucker warten. 1. Zur Reinigung des Druckers benötigen Sie folgende Materialien:  Wattestäbchen  Fusselfreies Tuch  Vakuum-/Blaspinsel  100 %iges Ä thanol 2. Reinigen Sie die Komponenten des Druckers auf folgende Weise. Druckerteil Verfahren Intervall...

  • Seite 86: Ä Nderungsverlauf

    Ä nderungsverlauf Datum Inhalt Editor Camille Abschnitt 4.2 ändern 2011/11/16 2011/12/2 Abschnitt 2.3.2 ändern Camille Änderung von „Konformität und Zulassungen“ 2011/12/6 Camille...
  • Seite 87 9F., No.95, Minquan Rd., Xindian Dist., No.35, Sec. 2, Ligong 1st Rd., Wujie Township, New Taipei City 23141, Taiwan (R.O.C.) Yilan County 26841, Taiwan (R.O.C.) Tel.: +886-2-2218-6789 Tel.: +886-3-990-6677 Fax: +886-2-2218-5678 Fax: +886-3-990-5577 Webseite: www.tscprinters.com eMail: printer_sales@tscprinters.com TSC Auto ID Technology Co., Ltd. tech_support@tscprinters.com...
