Spirax Sarco IBPC32CV Anleitung

mit eingebauter Spiratec Messsonde zur Kontrolle der Ableiterfunktion, Schmiedestahl, PN 40, Rp ½"...Rp 1", DN 15...25
Beschreibung
Thermischer Kapsel-Kondensatableiter und Entlüfter für Dampf.
Kapsel-Kondensatableiter passen sich den wechselnden Betriebs-
bedingungen sofort an und führen Kondensat im gesamten Einsatz-
bereich mit gleichbleibender Unterkühlung ab. Die Entlüftung des
Dampfraumes erfolgt automatisch. Das selbstzentrierende Kugelventil
sichert dichten Abschluss. Eine Rückschlagsicherung (CV) ist stan-
dardmäßig integriert.
Die integrierte Messsonde ermöglicht in Verbindung mit einem Spiratec
Handprüfgerät ST30 oder einer automatischen Fernüberwachungsein-
heit R16C die einfache Funktionskontrolle des Kondensatableiters.
Kapselfüllungen
Die Standardausführung beinhaltet Kapseln mit der Füllung „STD".
Das Kondensat wird mit einer Unterkühlung von ca. 12 K unter der
jeweiligen Sattdampftemperatur abgeleitet.
Für spezielle Anwendungsfälle stehen Kapseln mit der Sonderfüllung
„NTS" mit ca. 6 K Unterkühlung oder „SUB" mit ca. 24 K Unterkühlung
zu Verfügung.
Ausführungen Messsonde
Typ SS1: Diese Sonde kann erfassen, ob Frischdampfverlust über
durchblasende Kondensatableiter auftritt.
Typ WLS1: Diese Sonde kann erfassen, ob Frischdampfverlust über
durchblasende Kondensatableiter oder unzulässiger Kondensatrück-
stau durch blockierende Kondensatableiter auftritt.
Anschlüsse, Baulängen
Rp ½"...1" zylindrisches Innengewinde (Rp) nach DIN 2999
DN 15...25 Flansche nach DIN 2501, Dichtfläche nach
DIN EN 1092-1, Form B1, Baulängen DIN EN 26554, Reihe 1
½"...1" Anschweißenden nach DIN EN 12627
Andere Anschlüsse auf Anfrage.
Einsatzgrenzen
Nenndruckstufe
Auslegungsdruck für die Festigkeitsprüfung
max. zul. Betriebsüberdruck
max. zul. Betriebstemperatur

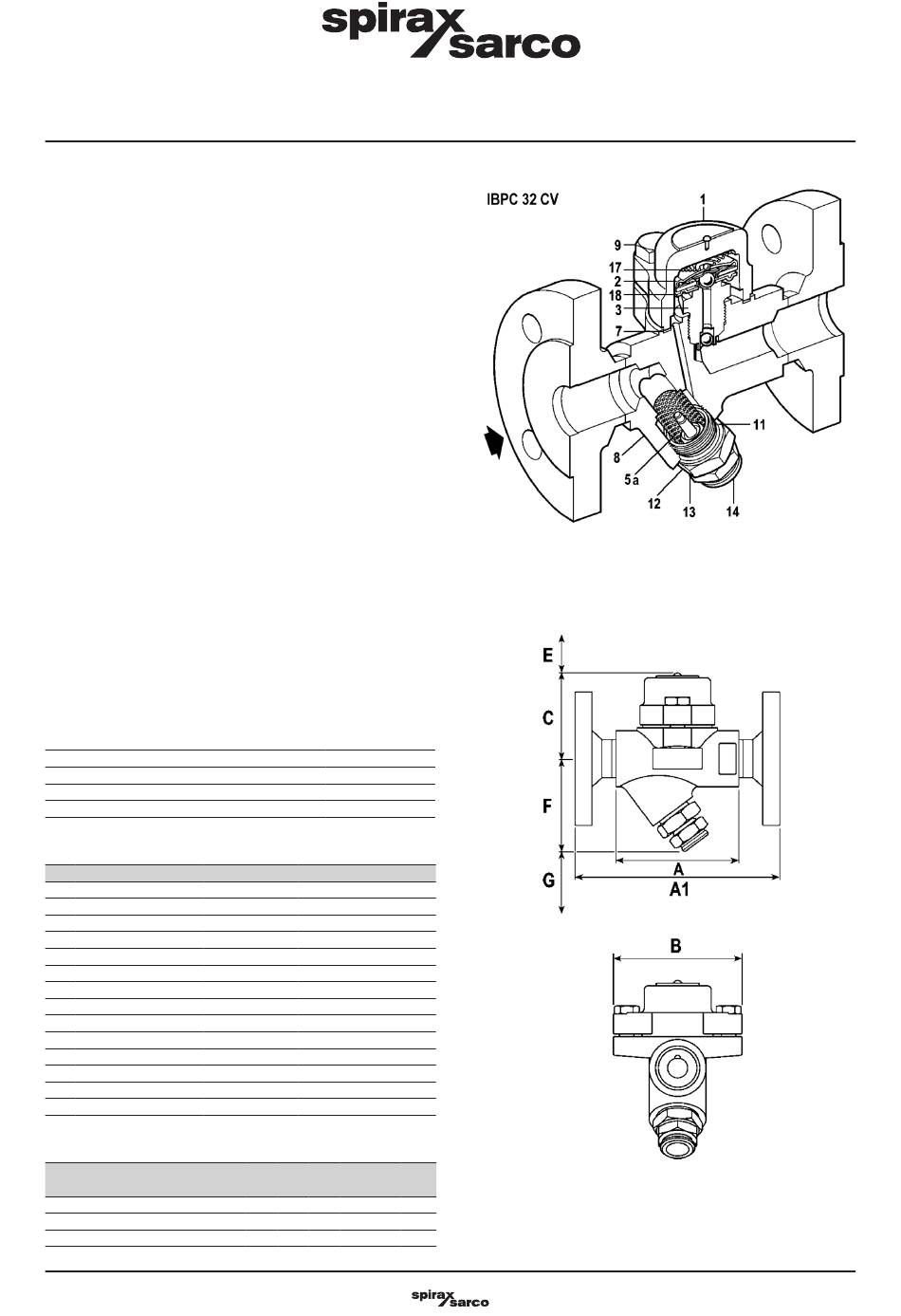

Werkstoffe
Nr. Bauteil Werkstoff
1 Kappe Schmiedestahl C 22.8 (P250GH)
2 Kapsel Edelstahl
3 Ventilsitz Edelstahl
5a Schmutzsieb Edelstahl
7 Gehäusedichtung Graphit
8 Gehäuse Schmiedestahl C 22.8 (P250G)
9 Schrauben (M10x 30) Edelstahl
11 Dichtung Edelstahl
12 Sensoradapter Edelstahl
13 Sensordichtung Edelstahl
14 Sensor Edelstahl
15 Verschlussstopfen Stahl
17 Feder Edelstahl
18 Distanzplatte Edelstahl
Abmessungen (mm), Gewichte (kg)
Größe Maße (mm)
Rp DN A A1 B
½" 15 95 150 94
¾" 20 95 150 94
1" 25 95 160 94
2.20
Thermischer Kapsel-Kondensatableiter IBPC32CV
PN 40
75 bar
32 bar bei 180°C
240 °C bei 32 bar
1.4404/1.4541
1.4057
1.4301
edelstahlverstärkt
A2-70
1.4301
1.4024
1.4301
1.4301
C 22.8 (nicht dargestellt)
1.4319
1.4301
Gewicht in kg
C E F G Rp/BWE DN
64 37 63 28 1,65
64 37 64 28 1,65
64 37 66 28 1,85
3,15
3,75
4,45
©
TIS P005-06 D
Änderungen vorbehalten. Durch außerhalb der BRD gültige
Vorschriften können abweichende Einsatzbereiche entstehen.
01.04
