Volumenstromregelung VAV-E

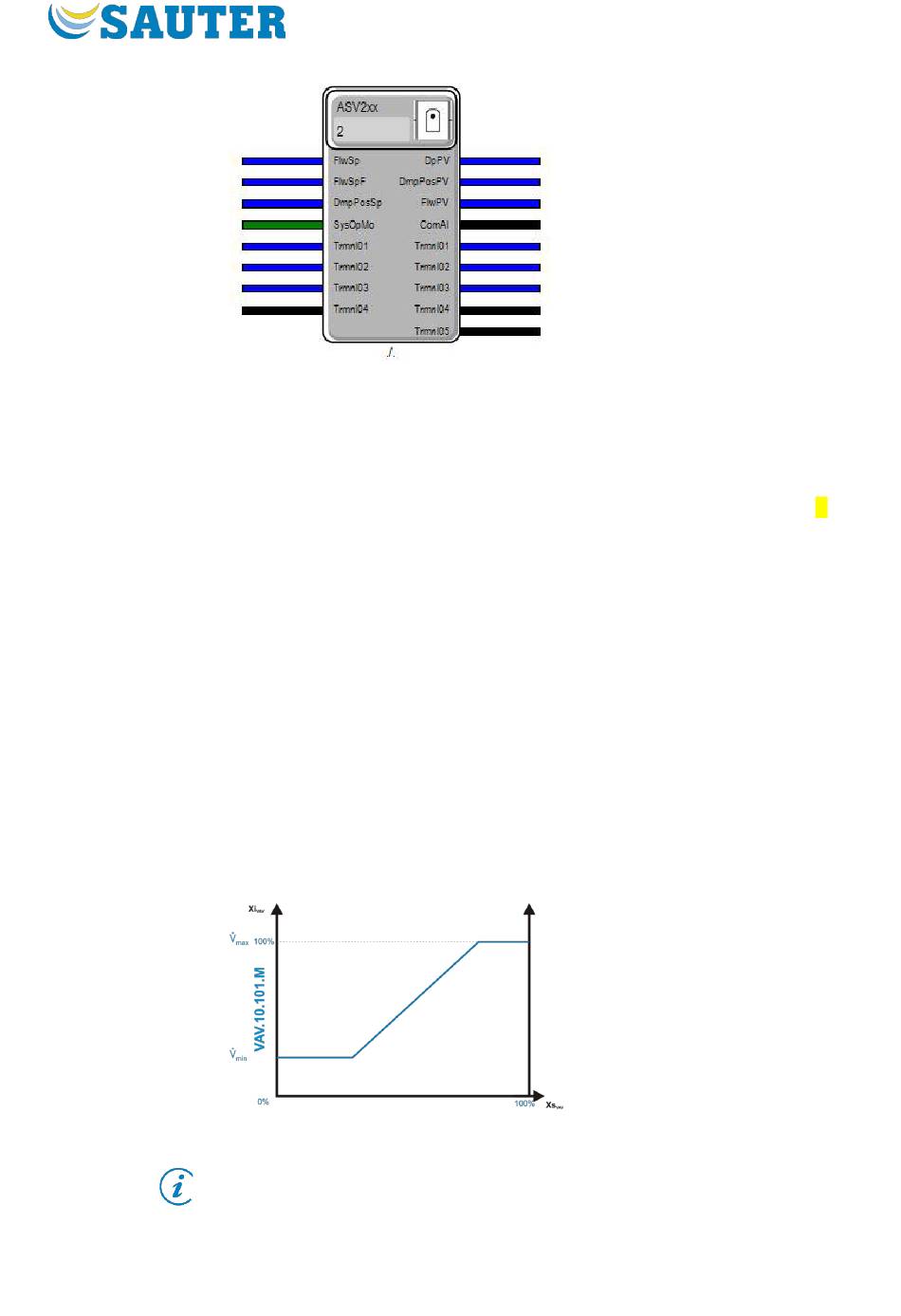

Abb. 11 FW Block ASV2 Pharma VAV-E Applikation

7.5

Funktionsbeschreibung

Der Volumenstrom-Sollwert wird über den Konnektor FlwSp als Analog Value
vorgegeben, auf 0-100% des eingestellten Volumenstroms Nominalwert V
nom
skaliert und dem integrierten Regler vorgegeben. Dieser stellt den Motor und
damit die Klappe der Volumenstrombox, bis der Volumenstrom-Istwert dem
am integrierten Drucksensor gemessen und dann radiziert berechneten Soll-
Volumenstrom entspricht. Über den Konnektor FlwSpF kann der
vorgegebene Sollwert wiederum 0 bis 100% Vnom geschoben werden. Der
Faktor und die Grenzen der Sollwertschiebung müssen zuvor mit der CASE
VAV Software unter VAV Sollwerte parametriert werden.
Die Volumenstrom-Sollwerte werden durch die Werte Vmin und Vmax
begrenzt. Diese Grenzen können nicht über- oder unterschritten werden.
Ohne Führungssignal FlwSp wird Vmin als Sollwert verwendet.
Im Falle eines Kommunikationsabbruches zwischen ASV2 und ecos504/5
kann der ASV auf einen vordefinierten Sollwert gefahren werden.

Abb. 12 FW Block ASV2 Pharma VAV-E Applikation

Die Begrenzungen Vmin und Vmax müssen, bis zu einem späteren
Firmware-Update, im CASE VAV eingegeben werden. Alternativ kann diese
Begrenzung auch auf CASE Engine Ebene im Plan durch Begrenzung des
FlwSp Wertes gesetzt werden. In diesem Fall kann der Vmax Wert gleich
Version 3
