6

Zuordnung und Konfiguration des EY-EM514

Version 3
Beim direkten Anschuss eines EY-EM514 an den ASV2 werden die Ein- und
Ausgänge des EY-EM514 auf die Konnektoren des ASV2 Firmwaremoduls
gemappt. Die Ein- und Ausgangsbelegung ist fest vorgegeben und kann
nicht geändert werden.

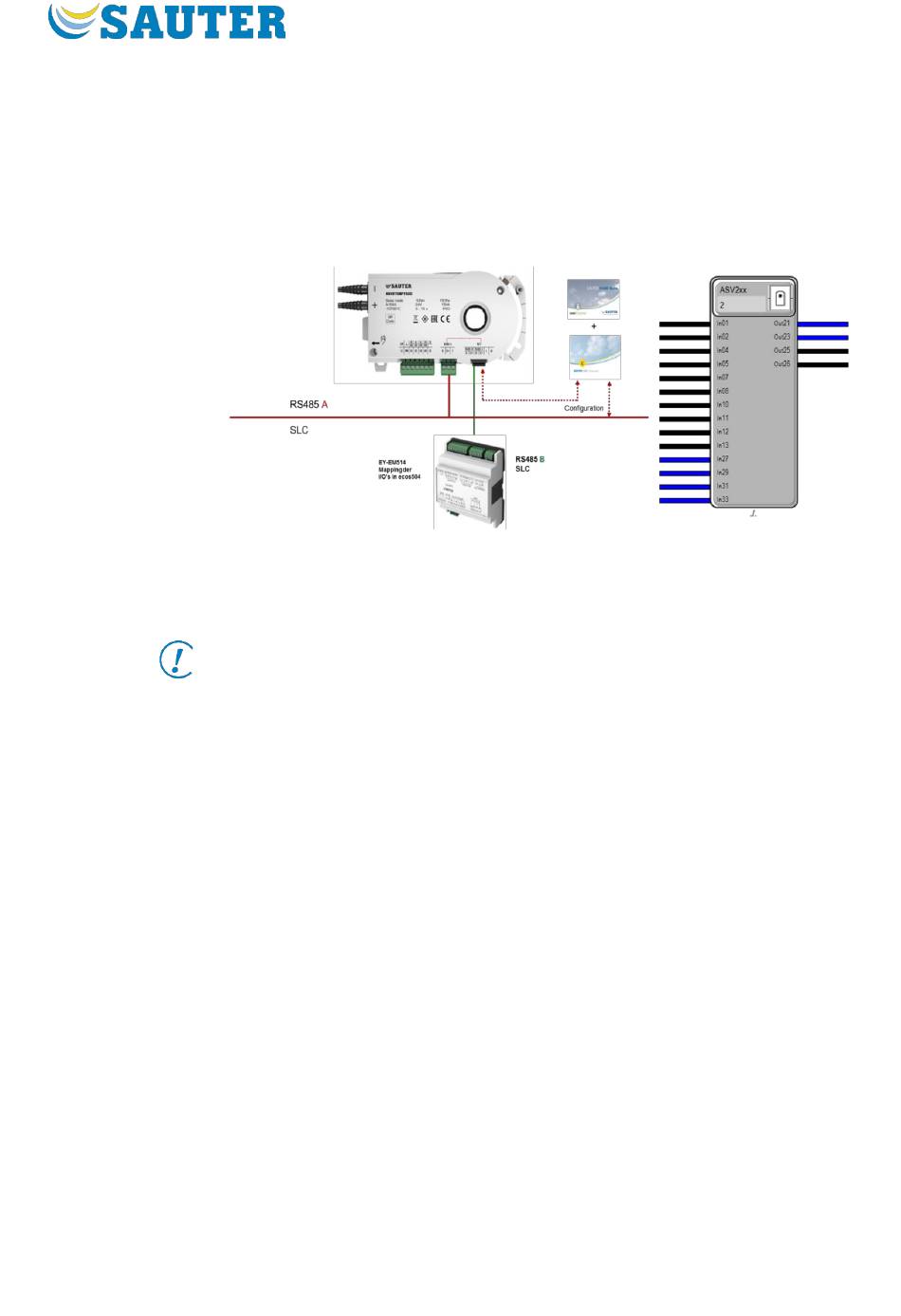

Abb. 6 ASV2 mit angeschlossenem EY-EM514 ModulDer Anschluss des EY-EM514
Moduls erfolgt auf dem RS485 – B Kanal des ASV2.
Es ist nur die Verwendung eines EY-EM514 Moduls pro ASV2 möglich.
Hardware-Eingänge am EY-EM514 Modul werden an den Ausgangs-
Konnektoren des Moduls zur Verfügung gestellt.
Ausgang Funktion EY-EM514 Eingang
EY-EM514-Klemme 21 als 0...10V 0...10 V
Out21
Out22 EY-EM514-Klemme 23 als Pt1000 -20...100°C
Out23 EY-EM514-Klemme 25 als DI
Out24 EY-EM514-Klemme 26 als DI
Tab. 6: Eingangskonfiguration EY-EM514
Hardware-Ausgänge am EY-EM514 Modul werden an den Eingangs-
Konnektoren des Moduls zur Verfügung gestellt.
Zuordnung und Konfiguration des EY-EM514
Wertebereich
{0; 1}
{0; 1}
