ASV2 an ecos504/5 anschließen
3.1
Mengengerüst pro SLC Buslinie
Version 3
Die ASV2 Kompaktregler können wie jedes SAUTER SLC Gerät an die
integrierten RS485 A und B Kommunikationskanäle angeschlossen werden.

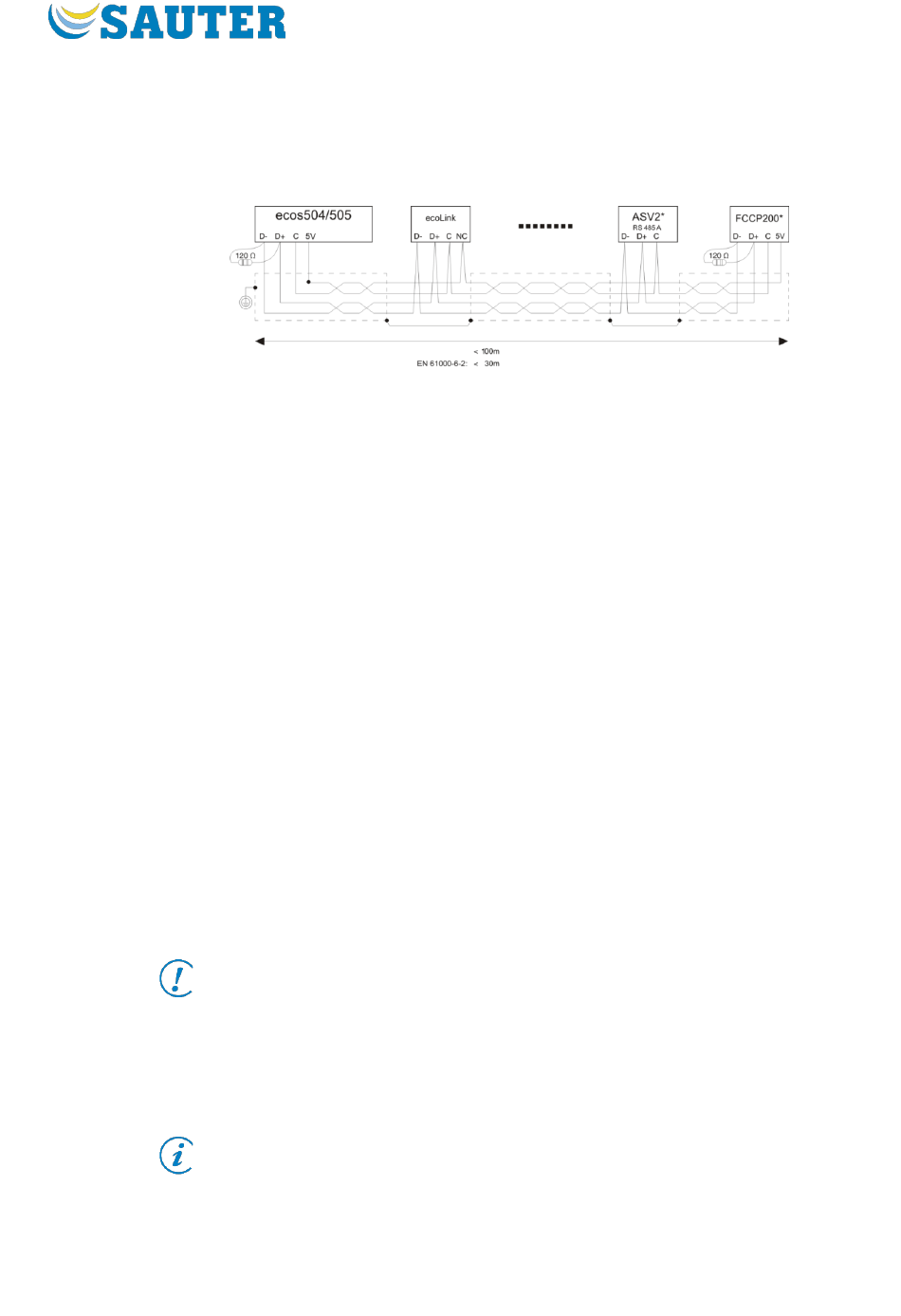

Abb. 1 Verdrahtungsschema ASV2 und ecos504
Pro SLC Kommunikationskanal können an einen ecos504/5 maximal 12
Geräte angeschlossen werden. Somit können bis zu 24 ASV2
Volumenstrom-Kompaktregler an einem ecos504 betrieben werden. Die
Verteilung der Gerätetypen kann variabel erfolgen.
Max.
12
ASV2x5
4
FCCP200
4
EY-RU3xx
8
EY-RIO
Summe
Tab. 2: Beispielkombinationen an einem ecos504/5 RS485 Kanal
Der gleichzeitige Anschluss eines ecoLink 510 Moduls und ASV2
Geräten an demselben ecos504/5 Kanal ist nicht zugelassen.
Wenn ecoLink 510 Module und ASV2 Geräte an einem ecos504/5
betrieben werden sollen, so sind diese Geräte auf unterschiedlichen
Kanälen zu installieren.
Generell: Wenn ecoLink Module und ASV2 Geräte auf einem Kanal gemischt
installiert werden, so sind 500 Ohm Pull-up und Pull-down Wiederstände zu
verwenden.
Beispiel Varianten pro RS485 Kanal
12
8
4
12
12
ASV2 an ecos504/5 anschließen
8
4
4
4
4
12
12
8
4
12
11
