VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

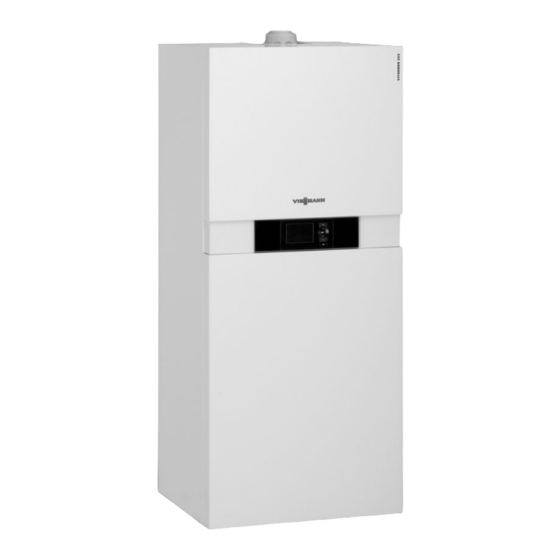

Vitodens 222-F
Typ B2SB, 2,4 bis 26,0 kW
Gas-Brennwertkompaktgerät mit Vitotronic 100, Typ HC1B
Erdgas- und Flüssiggas-Ausführung
VITODENS 222-F
Bitte aufbewahren!
5789057 DE
3/2019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITODENS 222-F

Inhaltszusammenfassung für Viessmann VITODENS 222-F

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitodens 222-F Typ B2SB, 2,4 bis 26,0 kW Gas-Brennwertkompaktgerät mit Vitotronic 100, Typ HC1B Erdgas- und Flüssiggas-Ausführung VITODENS 222-F Bitte aufbewahren! 5789057 DE 3/2019...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Gefahr heitstechnischer Funktion gefährdet den siche- Heiße Oberflächen und Medien können Ver- ren Betrieb der Anlage. brennungen oder Verbrühungen zur Folge Defekte Bauteile müssen durch Viessmann Ori- haben. ginalteile ersetzt werden. Gerät vor Wartungs- und Servicearbeiten aus- ■ schalten und abkühlen lassen.

  • Seite 3: Sicherheitshinweise

    Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderun- gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän- ken. Bei Austausch ausschließlich Viessmann Origi- nalteile oder von Viessmann freigegebene Ersatzteile verwenden. Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch...
  • Seite 4 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Gefahr Gleichzeitiger Betrieb des Heizkessels mit Gerä- ten mit Abluftführung ins Freie kann durch Rück- strom von Abgasen lebensbedrohende Vergif- tungen zur Folge haben. Verriegelungsschaltung einbauen oder durch geeignete Maßnahmen für ausreichende Zufuhr von Verbrennungsluft sorgen.

  • Seite 5: Inhaltsverzeichnis

    1. Information Entsorgung der Verpackung ..............Anlagenbeispiele ................... Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitodens 222-F, Typ B2SB ..............■ Ersatzteillisten ..................2. Montagevorbereitung Vorbereitungen zur Montage des Heizkessels ........10 Sicherheitsgruppe nach DIN 1988 und EN 806 am Kaltwasserans- chluss .....................
  • Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Instandsetzung ..................80 Regelung in Wartungsposition anbringen ........... 80 ■ Heizkessel heizwasserseitig entleeren ..........80 ■ Außentemperatursensor prüfen ............81 ■ Kesseltemperatursensor, Speichertemperatursensor oder Vorlauf- ■ temperatursensor für hydraulische Weiche prüfen ......82 Abgastemperatursensor prüfen ............83 ■...

  • Seite 7: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 8: Bestimmungsgemäße Verwendung

    Vitotronic 100 für angehobenen Betrieb nahme, Inspektion und Wartung“. ■ Eingebautes Membran-Druckausdehnungsgefäß Der Vitodens 222-F darf grundsätzlich nur in die Län- ■ (12 l Inhalt) der geliefert werden, die auf dem Typenschild angege- ben sind. Für die Lieferung in davon abweichende Länder muss ein zugelassener Fachbetrieb in Eigen-...

  • Seite 9: Ersatzteillisten

    Information Ersatzteillisten Informationen zu Ersatzteilen finden Sie in der Viessmann Ersatzteil-App.

  • Seite 10: Montagevorbereitung

    Montagevorbereitung Vorbereitungen zur Montage des Heizkessels Zum gas- und wasserseitigen Anschluss muss ein als Achtung Zubehör lieferbares Anschluss-Set oder Anschluss-Kit Geräteschäden vermeiden. verwendet werden. Alle Rohrleitungen last- und momentfrei anschließen. Zubehöre anbauen Alle Zubehöre anbauen, die an der Kesselrückseite In der folgenden Abbildung sind beispielhaft montiert werden (z.
  • Seite 11 Montagevorbereitung Vorbereitungen zur Montage des Heizkessels (Fortsetzung) 1. Heizwasserseitige Anschlüsse vorbereiten. Heizungsanlage gründlich spülen. Hinweis Falls zusätzlich ein bauseitiges Ausdehnungsgefäß eingebaut werden muss: Das Ausdehnungsgefäß in den Heizungsrücklauf einbauen, da das 3- Wege-Umschaltventil im Heizungsvorlauf angeord- net ist. 2. Trinkwasserseitige Anschlüsse vorbereiten. Sicher- heitsgruppe (Zubehör oder bauseits) nach DIN 1988 und EN 806 in die Kaltwasserleitung ein- bauen.

  • Seite 12: Sicherheitsgruppe Nach Din 1988 Und En 806 Am Kaltwasseranschluss

    Montagevorbereitung Sicherheitsgruppe nach DIN 1988 und EN 806 am Kaltwasseranschluss Abb. 4 Sicherheitsgruppe (Zubehör zu Anschluss-Sets Rückflussverhinderer Unterputz) Entleerung Sicherheitsventil Kaltwasser Beobachtbare Mündung der Ausblaseleitung Trinkwasserfilter Absperrventil Druckminderer DIN 1988-2 Ausgabe Dez. 1988 Durchflussregulierventil (Einbau empfohlen) Rückflussverhinderer/Rohrtrenner Manometeranschluss Kaltwasseranschluss am Anschluss-Set (Zubehör) Die Sicherheitsgruppe nach DIN 1988 und EN 806 Wird das Sicherheitsventil eingesetzt, darf das Kalt-...

  • Seite 13: Heizkessel Montieren

    Heizkessel montieren Vorderbleche abbauen Abb. 5...

  • Seite 14: Heizkessel Aufstellen Und Ausrichten

    Heizkessel montieren Heizkessel aufstellen und ausrichten SW17 Abb. 6 Hinweis Heizkessel bündig an der Wand ausrichten. Zusatztypenschild anbringen 1. Zusatztypenschild aus den dem Heizkessel beilie- 2. Zusatztypenschild in Abstimmung mit dem Anla- genden Unterlagen entnehmen. genbetreiber, auf eine für den Schornsteinfeger sichtbare Stelle, außen am Gerät aufkleben.

  • Seite 15: Heizkessel Montieren

    Heizkessel montieren Heiz- und trinkwasserseitige Anschlüsse Abb. 7 Dargestellt mit Anschluss-Sets Aufputz (Zubehör) Heizungsvorlauf R Kaltwasser R ¾ ½ Warmwasser R Heizungsrücklauf R ½ ¾ Zirkulation R (separates Zubehör) ½ Trinkwasserseitiger Anschluss Das als Zubehör lieferbare Trinkwasser-Ausdehnungs- Separate Montageanleitung gefäß wird in den Kaltwasseranschluss innerhalb des Heizkessels eingebaut.

  • Seite 16: Abgasanschluss

    Abgas-Zuluftleitung anschließen Die den Technischen Unterlagen beiliegenden Aufkle- Montageanleitung Abgassystem ber „Systemzertifizierung“ und „Abgasanlage Fa. Sko- berne GmbH“ dürfen nur in Verbindung mit dem Viessmann Abgassystem der Firma Skoberne verwen- det werden. Anschluss mehrerer Vitodens an ein gemeinsames Montageanleitung Rückströmsicherung Abgassystem...
  • Seite 17 Heizkessel montieren Gasanschluss (Fortsetzung) 1. Gasabsperrhahn 3. Gasleitung entlüften. an Gasanschluss eindichten. Hinweis zum Betrieb mit Flüssiggas Bei Einbau des Heizkessels unter Erdgleiche sollte ein externes Sicherheitsmagnetventil eingebaut werden. 2. Dichtheitsprüfung durchführen. Hinweis Zur Dichtheitsprüfung nur geeignete und zugelas- sene Lecksuchmittel (EN 14291) und Geräte ver- wenden.

  • Seite 18: Regelungsgehäuse Öffnen

    Heizkessel montieren Regelungsgehäuse öffnen Abb. 10 Elektrische Anschlüsse Achtung Durch elektrostatische Entladung können elekt- ronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten.

  • Seite 19: Netzanschlussleitung Verlegen

    Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) Netzanschlussleitung verlegen 230 V~ Abb. 11 Hinweis Netzanschlussleitung (bereits in der Regelung ange- schlossen) liegt gebündelt im Gerät hinter der Rege- lung. Kommunikationsmodul LON (Zubehör) Grundleiterplatte Interne Erweiterung (Zubehör)

  • Seite 20: Außentemperatursensor

    Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) 230V~ 230V~ 3 2 1 Abb. 12 Brücke Anschlüsse an Stecker 230 V~ X21 CO-Wächter (Zubehör) Netzanschluss KM-BUS-Teilnehmer (Zubehör) fÖ ■ Netzanschluss Zubehör Anschluss mehrerer Zubehöre siehe Seite 22. ■ Externe Anforderung/Sperren ■ Vitocom 100, Typ GSM ■...

  • Seite 21: Externe Anforderung Über Schaltkontakt

    Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) Externe Anforderung über Schaltkontakt Anschlussmöglichkeiten: Achtung Erweiterung EA1 (Zubehör, siehe separate Montage- Nicht potenzialfreie Kontakte führen zu Kurz- ■ anleitung) oder Phasenschluss. ■ Stecker Der externe Anschluss muss potenzialfrei sein und die Anforderungen der Schutzklasse II erfül- Bei geschlossenem Kontakt wird der Brenner lastab- len.

  • Seite 22: Externes Sperren Über Schaltkontakt

    Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) 0 bis 1 V Keine Vorgabe für Kesselwassertem- peratur-Sollwert Sollwert 10 °C 10 V Sollwert 100 °C Externes Sperren über Schaltkontakt Anschlussmöglichkeiten: Achtung ■ Stecker Nicht potenzialfreie Kontakte führen zu Kurz- ■ Erweiterung EA1 (Zubehör, siehe separate Montage- oder Phasenschluss.

  • Seite 23: Netzanschluss Fö

    Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) Netzanschluss aller Zubehöre über Regelung des Wärmeerzeugers Abb. 14 Zubehöre teilweise mit direktem Netzanschluss Abb. 15 Regelung des Wärmeerzeugers Erweiterung AM1 oder Erweiterung EA1 Erweiterungssatz für Heizkreis mit Mischer M2 bauseitiger Netzschalter (nur bei Regelung für witterungsgeführten Netzeingang fÖ...

  • Seite 24: Anschlussleitungen Verlegen

    Heizkessel montieren Elektrische Anschlüsse (Fortsetzung) Bei Anschluss des Geräts mit flexibler Netzan- Gefahr ■ schlussleitung muss sichergestellt sein, dass bei Fehlende Erdung von Komponenten der Anlage Versagen der Zugentlastung die stromführenden Lei- kann bei einem elektrischen Defekt zu gefährli- ter vor dem Schutzleiter gestrafft werden. Die Ader- chen Verletzungen durch elektrischen Strom länge des Schutzleiters ist konstruktionsabhängig.

  • Seite 25: Regelungsgehäuse Schließen

    Heizkessel montieren Regelungsgehäuse schließen Abb. 17 Bedieneinheit (separat verpackt) in den Regelungsträ- ger einsetzen. Hinweis Die Bedieneinheit kann auch in einen Wandmontage- sockel (Zubehör) in der Nähe des Heizkessels einge- setzt werden. Montageanleitung Wandmontagesockel...

  • Seite 26: Vorderbleche Anbauen

    Heizkessel montieren Vorderbleche anbauen Abb. 18...

  • Seite 27: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Vorderbleche abbauen....................... 29 • 2. Heizungsanlage füllen....................... 29 • 3. Speicher-Wassererwärmer trinkwasserseitig füllen............30 •...
  • Seite 28 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme,… (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 40. Einweisung des Anlagenbetreibers.................. 50...

  • Seite 29: Vorderbleche Abbauen

    Erstinbetriebnahme, Inspektion, Wartung Vorderbleche abbauen Siehe Seite 13. Heizungsanlage füllen Füllwasser Dieser Wärmeerzeuger stellt Anforderungen an das Achtung Füll- und Heizwasser gemäß: Ungeeignetes Füllwasser fördert Ablagerungen ■ Informationsblatt Nr. 8 des BDH und ZVSHK „Ver- und Korrosionsbildung und kann zu Schäden meidung von Betriebsstörungen und Schäden durch am Gerät führen.

  • Seite 30: Befüllfunktion Aktivieren

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) 4. Heizungsanlage an Kesselfüll- und Entleerungs- 5. Falls die Regelung vor dem Füllen schon einge- hahn im Heizungsrücklauf (je nach Anschluss- schaltet war: Set seitlich oder oberhalb des Heizkessels) füllen. ■ Regelung einschalten. Mindest-Anlagendruck 1,0 bar (0,1 MPa).

  • Seite 31: Heizkessel Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Heizkessel entlüften 2. Regelung nach vorn klappen. Kapselblech abbauen. 3. Ablaufschlauch am Entlüftungshahn aufste- cken. Ablaufschlauch mit einem Abwasseran- schluss verbinden. 4. Entlüftungshahn und Befüllhahn im Hei- zungsrücklauf öffnen und mit Netzdruck so lange entlüften (spülen), bis keine Luftgeräusche mehr hörbar sind.

  • Seite 32: Siphon Mit Wasser Füllen

    Erstinbetriebnahme, Inspektion, Wartung Siphon mit Wasser füllen Abb. 22 1. Kondenswasserschlauch am Siphon abziehen. 7. Siphon in umgekehrter Reihenfolge zusammen bauen. 2. Innenrohr drehen und nach oben ziehen. 8. Richtigen Sitz der Anschlüsse des Kondenswas- 3. Wellschlauch serschlauchs an Siphon und Wärmetauscher prü- an Tasse abziehen.

  • Seite 33: Heizungsanlage Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage entlüften Abb. 23 1. Gasabsperrhahn schließen und Regelung ein- 4. Druck der Anlage prüfen. schalten. 5. Gasabsperrhahn öffnen. 2. Prüfen, ob Entlüftungsschraube am Schnellentlüf- der Heizkreispumpe offen ist. 3. Entlüftungsprogramm aktivieren (siehe folgende Arbeitsschritte). Hinweis Funktion und Ablauf des Entlüftungsprogramms siehe Seite 91.

  • Seite 34: Ruhedruck Und Anschlussdruck Messen

    Erstinbetriebnahme, Inspektion, Wartung Gasart umstellen (nur bei Betrieb mit… (Fortsetzung) 2. Gasart in Codieradresse „82“ einstellen. 3. Gasabsperrhahn öffnen. ■ Codierung 2 aufrufen ■ „Allgemein“ (Regelung für witterungsgeführten 4. Aufkleber „G31“ (liegt bei den Technischen Unter- Betrieb) lagen) neben das Typenschild kleben. oder Gruppe 1 (Regelung für angehobenen Betrieb) aufrufen.
  • Seite 35 Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck messen (Fortsetzung) 04. Gasabsperrhahn öffnen. 08. Messwert in Protokoll auf Seite 97 aufnehmen. Maßnahme entsprechend der folgenden Tabelle 05. Ruhedruck messen und Messwert in Protokoll auf treffen. Seite 97 aufnehmen. Sollwert: max. 57,5 mbar (5,75 kPa). 09.

  • Seite 36: Funktionsablauf Und Mögliche Störungen

    Erstinbetriebnahme, Inspektion, Wartung Funktionsablauf und mögliche Störungen Displayanzeige Maßnahme Wärmeanforderung durch nein Sollwert erhöhen, für Wär- Regelung meabnahme sorgen. nein Gebläse läuft an Gebläse startet 4 x für Gebläse, Verbindungsleitun- ca. 50 s, anschließend Stö- gen zum Gebläse, Span- rung F9 nungsversorgung am Geblä- se und Gebläseansteuerung prüfen.

  • Seite 37: Max. Heizleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Max. Heizleistung einstellen Für den Heizbetrieb kann die max. Heizleistung 2. Mit „ “ wählen und mit OK bestätigen. Ú begrenzt werden. Die Begrenzung wird über den Im Display blinkt ein Wert (z. B. „85“) und „ “...
  • Seite 38 Erstinbetriebnahme, Inspektion, Wartung Brenner ausbauen (Fortsetzung) Abb. 26 1. Netzschalter an der Regelung und Netzspannung 5. Verschraubung des Gasanschlussrohres lösen. ausschalten. 6. Vier Schrauben lösen und Brenner abnehmen. 2. Gasabsperrhahn schließen und sichern. Achtung 3. Kapselblech abbauen, siehe Seite 31. Beschädigungen am Brenner vermeiden.

  • Seite 39: Brennerdichtung Und Flammkörper Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Brennerdichtung und Flammkörper prüfen Brennerdichtung und Flammkörper auf Beschä- digungen prüfen, falls erforderlich austauschen. Abb. 27 1. Elektroden ausbauen. 4. Neuen Flammkörper mit neuer Dichtung einsetzen und befestigen. 2. 2 Halteklammern am Wärmedämmring Anzugsdrehmoment: 5,0 Nm. lösen und Wärmedämmring abnehmen.

  • Seite 40: Zünd- Und Ionisationselektrode Prüfen Und Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Zünd- und Ionisationselektrode prüfen und einstellen ±0,5 Abb. 28 Zündelektroden Ionisationselektrode 1. Elektroden auf Abnutzung und Verschmutzung prü- 3. Abstände prüfen. Sind die Abstände nicht in Ord- fen. nung oder die Elektroden beschädigt, Elektroden mit Dichtung austauschen und ausrichten. Befesti- 2.

  • Seite 41: Kondenswasserablauf Prüfen Und Siphon Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Heizflächen reinigen (Fortsetzung) Hinweis 1. Verbrennungsrückstände von der Heizfläche Verfärbungen an der Oberfläche des Wärmetauschers des Wärmetauschers absaugen. sind normale Betriebsspuren. Sie haben keinen Ein- fluss auf Funktion und Lebensdauer des Wärmetau- 2. Heizfläche mit Wasser spülen. schers.

  • Seite 42: Brenner Einbauen

    Erstinbetriebnahme, Inspektion, Wartung Kondenswasserablauf prüfen und Siphon reinigen (Fortsetzung) 05. Tasse drehen, leicht kippen und nach unten zie- 09. Siphon in umgekehrter Reihenfolge zusammen hen. bauen. Achtung 10. Richtigen Sitz der Anschlüsse des Kondenswas- Wasseraustritt verhindern. serschlauchs an Siphon und Wärmetauscher prü- Beim Ausbau der Tasse die Ablauföffnung fen.

  • Seite 43: Neutralisationseinrichtung Prüfen (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Neutralisationseinrichtung prüfen (falls vorhanden) Anodenanschluss prüfen Prüfen, ob die Masseleitung an der Magnesium- Schutzanode angeschlossen ist. Abb. 33 Magnesium-Schutzanode Masseleitung Anodenschutzstrom mit Anoden-Prüfgerät prüfen Hinweis Wir empfehlen eine jährliche Funktionsprüfung der Magnesium-Schutzanode. Die Funktionsprüfung kann ohne Betriebsunterbrechung erfolgen, indem mit einem Anoden-Prüfgerät der Schutzstrom gemessen wird.

  • Seite 44: Heizkessel Trinkwasserseitig Entleeren

    Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät prüfen (Fortsetzung) Abb. 34 1. Abdeckung abnehmen. 3. Messgerät (bis 5 mA) zwischen Steckzunge und Masseleitung in Reihe schalten. 2. Masseleitung von der Steckzunge abziehen. Falls der Strom 0,3 mA ist, ist die Magnesium- ■...

  • Seite 45: Speicher-Wassererwärmer Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer reinigen Hinweis Gemäß EN 806 sind Besichtigung und (falls erforder- lich) Reinigung spätestens zwei Jahre nach Inbetrieb- nahme und danach bei Bedarf durchzuführen. Abb. 36 1. Speicher-Wassererwärmer entleeren. 5. Fest anhaftende Beläge, die nicht mit dem Hoch- druckreiniger zu beseitigen sind, mit einem chemi- 2.

  • Seite 46: Speicher-Wassererwärmer Wieder Zusammenbauen Und Füllen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder zusammenbauen und füllen Abb. 37 1. Speicher-Wassererwärmer wieder an das Rohrlei- 4. Masseleitung auf Steckzunge stecken. tungssystem anschließen. 5. Abdeckung anbauen. 2. Neue Dichtung am Flanschdeckel einlegen. 6. Speicher-Wassererwärmer mit Trinkwasser füllen. 3. Flanschdeckel anbauen und Schrauben mit einem max.

  • Seite 47: Trinkwasser-Ausdehnungsgefäß Und Vordruck Prüfen (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Ausdehnungsgefäß und Druck der Anlage prüfen (Fortsetzung) Hinweis 3. Wasser nachfüllen, bis bei abgekühlter Anlage der Prüfung bei kalter Anlage durchführen. Fülldruck 0,1 bis 0,2 bar (10 bis 20 kPa) höher ist als der Vordruck des Ausdehnungsgefäßes. 1.

  • Seite 48: Externes Sicherheitsventil Flüssiggas Prüfen (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Externes Sicherheitsventil Flüssiggas prüfen (falls vorhanden) Verbrennungsqualität prüfen Die elektronische Verbrennungsregelung sorgt auto- 1. Abgasanalysegerät an Öffnung Abgas am Kes- matisch für eine optimale Verbrennungsqualität. Bei selanschluss-Stück anschließen. der Erstinbetriebnahme/Wartung ist nur eine Kontrolle der Verbrennungswerte erforderlich. Dazu den CO- 2.

  • Seite 49: Regelung An Die Heizungsanlage Anpassen

    Erstinbetriebnahme, Inspektion, Wartung Verbrennungsqualität prüfen (Fortsetzung) Obere/untere Wärmeleistung wählen Service-Menü 4. Obere Wärmeleistung wählen: drücken. ä 1. OK und gleichzeitig ca. 4 s lang drücken. å 5. Mit „2“ wählen, „on“ blinkt. Ú 2. Mit „ “ wählen und mit OK bestätigen. Ú...

  • Seite 50: Vorderbleche Anbauen

    Erstinbetriebnahme, Inspektion, Wartung Vorderbleche anbauen Abb. 41 Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat dem Betreiber der Anlage Dazu gehören auch alle als Zubehör eingebauten die Bedienungsanleitung zu übergeben und ihn in die Komponenten, wie z. B. Fernbedienungen. Außerdem Bedienung einzuweisen.

  • Seite 51: Codierungen

    Codierungen Codierebene 1 Codierebene 1 aufrufen Nicht angezeigt werden Codierungen, die durch Aus- 3. Im Display blinkt „I“ für die Codieradressen der stattung der Heizungsanlage oder Einstellung anderer Gruppe 1. Codierungen keine Funktion haben. 4. Mit Gruppe der gewünschten Codieradresse wählen und mit OK bestätigen.

  • Seite 52: Kessel"/Gruppe 2

    Codierungen Codierebene 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Teilnehmer-Nr. 77:1 LON-Teilnehmernummer (nur bei 77:2 LON-Teilnehmernummer einstellbar Regelung für witterungsgeführten von 1 bis 99: Betrieb) 77:99 1 - 4 = Heizkessel 5 = Kaskade 10 - 90 = Vitotronic 200-H 97 = Vitogate 300, Typ BN/NB 98 = Vitogate ...

  • Seite 53: Warmwasser"/Gruppe 3

    Codierungen Codierebene 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Befüllung/Entlüftung 2F:0 Entlüftungsprogramm/Befüllungs- 2F:1 Entlüftungsprogramm aktiv programm nicht aktiv 2F:2 Befüllungsprogramm aktiv „Warmwasser“/Gruppe 3 „3“ wählen (siehe Seite 51). Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Warmwassertemp. Soll Nachheizunterdrückung 67:40 Bei solarer Trinkwassererwär- 67:0 Trinkwassertemperatur-Sollwert ein- mung: Trinkwassertemperatur-...

  • Seite 54: Codierebene 2

    Codierungen Codierebene 1 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Pumpenschaltung bei “Abschaltbetrieb” F7:25 Interne Umwälzpumpe ist in F7:0 Interne Umwälzpumpe in Betriebsart Betriebsart „Abschaltbetrieb“ dau- „Abschaltbetrieb“ dauernd ausge- ernd eingeschaltet. schaltet F7:1 Interne Umwälzpumpe in Betriebsart „Abschaltbetrieb“ 1 bis 24 mal pro F7:24 Tag für jeweils 10 min eingeschaltet.
  • Seite 55 Codierungen Codierebene 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 2A:2 Funk-Außentemperatursensor wird nicht verwendet. 32:0 Ohne Erweiterung AM1 32:1 Mit Erweiterung AM1 (wird automa- tisch erkannt). 33:1 Funktion Ausgang A1 an Erweite- 33:0 Funktion Ausgang A1: Trinkwasser- rung AM1: Heizkreispumpe zirkulationspumpe 33:2 Funktion Ausgang A1: Umwälzpum-...
  • Seite 56 Codierungen Codierebene 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Funktion interne Umwälzpumpe: Codieradresse 3E 3B:4 Funktion Eingang DE2: Externes Sperren mit Störmeldeeingang Funktion interne Umwälzpumpe: Codieradresse 3E 3B:5 Funktion Eingang DE2: Störmelde- eingang 3B:6 Funktion Eingang DE2: Kurzzeitbe- trieb Trinkwasserzirkulationspumpe (Tastfunktion).
  • Seite 57 Codierungen Codierebene 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Interne Umwälzpumpe wird bei Interne Umwälzpumpe wird bei Wär- Wärmeanforderung immer einge- meanforderung nur eingeschaltet, schaltet. falls der Brenner läuft. Umwälzpumpe wird mit Nachlaufzeit ausgeschaltet. 51:2 Anlage mit Heizwasser-Pufferspei- cher: Interne Umwälzpumpe wird bei Wär- meanforderung nur eingeschaltet, falls der Brenner läuft.
  • Seite 58 Regelung angeschlossenen Sen- 97:2 Regelung sendet Außentemperatur sors wird intern verwendet (nur bei an Vitotronic 200-H Regelung für witterungsgeführten Betrieb) 98:1 Viessmann Anlagennummer (in 98:1 Anlagennummer einstellbar von 1 Verbindung mit Überwachung bis 5 mehrerer Anlagen über 98:5 Vitocom 300)

  • Seite 59: Kessel"/Gruppe 2

    Codierungen Codierebene 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 99:0 Nicht verstellen. 9A:0 Nicht verstellen. 9B:70 Vorlauftemperatur-Sollwert bei ex- 9B:0 Vorlauftemperatur-Sollwert bei exter- terner Anforderung 70 °C ner Anforderung einstellbar von 0 9B:127 bis 127 °C (begrenzt durch kessel- spezifische Parameter) 9C:20 Überwachung LON-Teilnehmer.

  • Seite 60: Warmwasser"/Gruppe 3

    Codierungen Codierebene 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 24:0 Keine Anzeige „Wartung“ im Dis- 24:1 Anzeige „Wartung“ im Display (Ad- play resse wird automatisch gesetzt, muss manuell nach Wartung zurück- gesetzt werden) 28:0 Keine Intervallzündung des Bren- 28:1 Zeitintervall von 1 h bis 24 h einstell- ners bar.

  • Seite 61: Heizkreis

    Codierungen Codierebene 2 (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 58:0 Ohne Zusatzfunktion für Trinkwas- 58:10 Eingabe eines 2. Trinkwassertempe- sererwärmung ratur-Sollwertes; einstellbar von 10 Nur bei Gas-Brennwertheizgerät 58:60 bis 60 °C (Codieradresse „56“ und „63“ beachten) 59:0 Speicherbeheizung: 59:1 Einschaltpunkt einstellbar von 1 bis Einschaltpunkt 2,5 K 10 K unter Sollwert...
  • Seite 62 Codierungen Codierebene 2 (Fortsetzung) Codierungen Codierung im Auslieferungszustand Mögliche Umstellung C5:20 Elektronische Minimalbegrenzung C5:1 Minimalbegrenzung einstellbar von 1 der Vorlauftemperatur 20 °C bis 127 °C (begrenzt durch kessel- C5:127 spezifische Parameter) C6:74 Elektronische Maximalbegrenzung C6:10 Maximalbegrenzung einstellbar von der Vorlauftemperatur auf 74 °C 10 bis 127 °C (begrenzt durch kes- C6:127 selspezifische Parameter)

  • Seite 63: Diagnose Und Serviceab

    Diagnose und Serviceabfragen Service-Menü Service-Menü aufrufen 1. OK und gleichzeitig ca. 4 s lang drücken. 2. Gewünschte Funktion wählen. Siehe folgende Sei- å Im Display blinkt „ “ . ten. Ü Service-Menü verlassen 1. Mit „Serv“ wählen. 3. Mit OK bestätigen. Ú...
  • Seite 64 Diagnose und Serviceabfragen Kurzabfrage (Fortsetzung) Kurzabfrage Displayanzeige Speichertemperatur-Sollwert Anzahl KM-Bus Teilnehmer Anzahl LON Teilnehmer SNVT-Konfigu- Softwarestand Softwarestand ration Kommunikations-Coprozessor Kommunikationsmodul LON 0: Auto 1: Tool Subnet-Adresse/Anlagennummer Node-Adresse Typ Feuerungsautomat Gerätetyp Status Status Wasser- Max. Heizleistung in % Umschaltventil schalter 1: Heizen 0: Aus 2: Mittelstellung 1: Aktiv...

  • Seite 65: Ausgänge Prüfen (Aktorentest)

    Diagnose und Serviceabfragen Kurzabfrage (Fortsetzung) Kurzabfrage Displayanzeige Solarregelungsmodul SM1 Stagnationszeit der Solaranlage in h Nachtzirkulation Solaranlage (Anzahl) Überwachung Differenztemperatur Solaranlage Nachheizunter- Schaltzustand drückung Ausgang 22 0: Nicht aktiv 0: Aus 1: Aktiv 1: Ein Erweiterung Open-Therm (falls vorhanden) Softwarestand Status Trinkwas- Externe Aufschaltung 0 - 10 V sererwärmung Anzeige in %...

  • Seite 66: Störungsbehebung

    Störungsbehebung Störungsanzeige Regelung für angehobenen Betrieb Bei einer Störung blinkt die rote Störungsanzeige Eine eventuell angeschlossene Störmeldeeinrichtung wird ausgeschaltet. Im Display der Bedieneinheit blinkt der 2-stellige Stör- ungscode und (je nach Art der Störung) „ “ oder „ “. Falls eine quittierte Störung nicht behoben wird, erscheint die Störungsmeldung am nächsten Tag erneut und die Störmeldeeinrichtung wird wieder ein- geschaltet.
  • Seite 67 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Regelt nach 0 °C Außentem- Kommunikationsfehler Funkverbindung prüfen (Funk- peratur. Funk-Außentemperatur- Außentemperatursensor in die Nä- sensor he der Funk-Basis legen). Außen- temperatursensor ab- und wieder anmelden. Ggf. austauschen (sie- he Montage- und Serviceanleitung „Funk-Basis“).
  • Seite 68 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner blockiert Gasdruckwächter verhin- Gasversorgung (Gasdruck) prü- ■ dert Brennerstart. fen. Falls vorhanden: Gasdruckwäch- ■ ter auf korrekte Funktion prüfen. Ggf. Stecker 111 an der Rege- lung abziehen und prüfen, ob der Brenner startet.
  • Seite 69 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Flammensignal ist bei Ionisationselektrode und Verbin- Brennerstart nicht vorhan- dungsleitung prüfen (siehe Sei- den oder zu gering. te 40). Steckverbindungen auf Wackel- kontakte prüfen. Hinweis Ablagerungen auf den Elektroden weisen auf Fremdstoffe aus der Zuluft hin.
  • Seite 70 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Gasversorgung während Gasruhedruck und Gasfließdruck der Kalibrierung unzurei- prüfen. chend Bauseitige Gasleitung und Gass- trömungswächter auf korrekte Dimensionierung prüfen. Eingang Gaskombiregler und ein- gangsseitiges Sieb optisch auf Ver- schmutzung prüfen.
  • Seite 71 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Falls ein Heizkreis mit Mi- Interne Umwälzpumpe Umwälzpumpe prüfen. scher angeschlossen ist, läuft blockiert der Brenner mit unterer Wär- meleistung. Falls nur ein Heizkreis ohne Mischer angeschlossen ist, wird der Brenner blockiert. Brenner auf Störung Kurzschluss Abgastempe- Abgastemperatursensor und...
  • Seite 72 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Regelbetrieb Kommunikationsfehler Er- Anschlüsse prüfen weiterung EA1 Ohne Erweiterung EA1: Codierung „5b:0“ in Gruppe „All- gemein“/1 einstellen. Regelbetrieb Kommunikationsfehler Er- Anschlüsse prüfen. weiterung AM1 Ohne Erweiterung AM1: Codierung „32:0“ in Gruppe „All- gemein“/1 einstellen.
  • Seite 73 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Regelbetrieb ohne Raumein- Unterbrechung Raumtem- Raumtemperatursensor Heizkreis fluss peratursensor Heizkreis 1 1 und Konfiguration der Fernbedie- (ohne Mischer) nung prüfen. Regelbetrieb ohne Raumein- Unterbrechung Raumtem- Raumtemperatursensor Heizkreis fluss peratursensor Heizkreis 2 2 und Konfiguration der Fernbedie- (mit Mischer) nung prüfen.
  • Seite 74 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Ionisationsstrom während Ionisationselektrode und Verbin- der Kalibrierung zu niedrig dungsleitung prüfen (siehe Sei- te 40). Steckverbindungen auf Wa- ckelkontakte prüfen. Abgassystem prüfen, ggf. Abgas- rezirkulation beseitigen. Entriegelungstaste R drücken.
  • Seite 75 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Wiederholter Flammen- Ionisationselektrode und Verbin- verlust während der Kalib- dungsleitung prüfen (siehe Sei- rierung te 40). Steckverbindungen auf Wa- ckelkontakte prüfen. Abgassystem prüfen, ggf. Abgas- rezirkulation beseitigen. Anlage auf Kondensatstau prüfen.
  • Seite 76 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Ionisationsstrom während Ionisationselektrode und Verbin- der Kalibrierung zu nied- dungsleitung prüfen. Steckverbin- rig. Differenz zum Vorgän- dungen auf Wackelkontakte prü- gerwert nicht plausibel. fen. Prüfen, ob hohe Staubbelastung in der Zuluft vorhanden (z.
  • Seite 77 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Prozessfehler Ausschal- Anlage auf Kondensatstau prü- ■ tung während der Kalibrie- fen. rung. Hinweis Um Wasserschäden zu vermei- den Gebläseeinheit vor Ausbau des Brenners abbauen. Kondensatstau beseitigen. Entriegelungstaste R drücken.
  • Seite 78 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Flammensignal ist bei Gasversorgung (Gasdruck und ■ Brennerstart nicht vorhan- Gasströmungswächter) prüfen. den oder zu gering. Gaskombiregler prüfen. ■ Anlage auf Kondensatstau prü- ■ fen. Hinweis Um Wasserschäden zu vermei- den Gebläseeinheit vor Ausbau des Brenners abbauen.
  • Seite 79 Störungsbehebung Störungscodes (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Brenner auf Störung Brennstoffventil oder Mo- Gaskombiregler prüfen, ggf. aus- dulationsventil schließt tauschen. nicht. Entriegelungstaste R drücken. Brenner auf Störung Gebläsedrehzahl zu nied- Gebläse prüfen, Verbindungslei- tungen zum Gebläse prüfen, Span- nungsversorgung am Gebläse prü- fen.

  • Seite 80: Instandsetzung

    Störungsbehebung Instandsetzung Regelung in Wartungsposition anbringen Falls erforderlich, kann die Regelung für Inbetrieb- nahme- und Servicearbeiten in eine andere Position gebracht werden. Abb. 44 Heizkessel heizwasserseitig entleeren Achtung Verbrühungsgefahr Bei Montage oder Demontage des Heizkessels oder folgender Komponenten tritt Restwasser aus: Wasserführende Leitungen ■...

  • Seite 81: Außentemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Abb. 45 1. Heizwasserseitige Absperrventile schließen. 3. Entleerungshahn öffnen und Heizkessel so weit, wie erforderlich entleeren. 2. Schlauch an Entleerungshahn in geeignetes Gefäß oder Abwasseranschluss führen. Außentemperatursensor prüfen Abb. 46...

  • Seite 82: Kesseltemperatursensor, Speichertemperatursensor Oder Vorlauf- Temperatursensor Für Hydraulische Weiche Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) 1. Stecker „X3“ von der Regelung abziehen. 2. Widerstand des Außentemperatursensors zwi- schen „X3.1“ und „X3.2“ am abgezogenen Stecker messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung von der Kennlinie Adern am Sensor abklemmen und Messung direkt am Sensor wiederholen.

  • Seite 83: Abgastemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) 2. Widerstand der Sensoren messen und mit Kennli- nie vergleichen. 3. Bei starker Abweichung Sensor austauschen. Gefahr Kesseltemperatursensor sitzt direkt im Heiz- wasser (Verbrühungsgefahr). Vor Sensorwechsel Heizkessel heizwasser- seitig entleeren. 10 30 50 70 90 110 Temperatur in °C Abb.

  • Seite 84: Temperaturbegrenzer Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Falls der Abgastemperatursensor nicht korrekt positio- 3. Entriegelungstaste R betätigen und Inbetrieb- niert ist, wird die Inbetriebnahme abgebrochen und die nahme wiederholen. Störungsmeldung A3 angezeigt. Die Prüfung wird solange wiederholt, bis sie erfolg- reich abgeschlossen ist. 1. Prüfen, ob der Abgastemperatursensor richtig ein- gesteckt ist.

  • Seite 85: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherung prüfen 2. Seitliche Verschlüsse lösen und Regelung abklap- pen. 3. Abdeckung abbauen. 4. Sicherung F1 prüfen (siehe Anschluss- und Ver- drahtungsschema). Gefahr Falsche oder nicht ordnungsgemäß einge- baute Sicherungen können zu erhöhter Brandgefahr führen. Sicherungen ohne Kraftaufwand einset- ■...

  • Seite 86: Funktionsbeschreibung

    Funktionsbeschreibung Regelung für angehobenen Betrieb °C Abb. 54 Heizbetrieb Bei Anforderung durch den Raumthermostaten wird im Die Kesselwassertemperatur wird durch den elektron- Betriebsprogramm Heizen und Warmwasser „ “ die ischen Temperaturwächter im Brennersteuergerät eingestellte Kesselwasser-Solltemperatur gehalten. begrenzt. Liegt keine Anforderung vor, wird die Kesselwasser- Einstellbereich der Vorlauftemperatur: 20 bis 74 °...

  • Seite 87: Interne Erweiterungen (Zubehör)

    Funktionsbeschreibung Interne Erweiterungen (Zubehör) Interne Erweiterung H1 Abb. 55 Die interne Erweiterung wird in das Regelungsge- ■ Heizkreispumpe für Heizkreis ohne Mischer (Para- häuse eingebaut. An den Relaisausgang können meter/Codierung „53:2“) folgende Funktionen alternativ angeschlossen werden. ■ Umwälzpumpe zur Speicherbeheizung (Parameter/ Die Funktion wird über Parameter/Codieradresse „53“...

  • Seite 88: Interne Erweiterung H2

    Funktionsbeschreibung Interne Erweiterungen (Zubehör) (Fortsetzung) Interne Erweiterung H2 Abb. 56 Die interne Erweiterung wird in das Regelungsge- Heizkreispumpe für Heizkreis ohne Mischer (Para- ■ häuse eingebaut. An den Relaisausgang können meter/Codierung „53:2“) folgende Funktionen alternativ angeschlossen werden. ■ Umwälzpumpe zur Speicherbeheizung (Parameter/ Die Funktion wird über Parameter/Codieradresse „53“...

  • Seite 89: Externe Erweiterungen (Zubehör)

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) Erweiterung AM1 Abb. 57 Umwälzpumpe A Netzanschluss für weiteres Zubehör fÖ Umwälzpumpe KM-BUS Netzanschluss fÖ Funktionen Die Funktion der Ausgänge wird über Parameterände- rungen/Codierungen an der Regelung des Heizkessels An Anschluss A1 und A2 kann je eine der folgenden gewählt.

  • Seite 90: Erweiterung Ea1

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Erweiterung EA1 Abb. 58 Sicherung Sammelstörmeldung/Zubringerpumpe/Trink- Digitaler Eingang 1 wasserzirkulationspumpe (potenzialfrei) Digitaler Eingang 2 Trinkwasserzirkulationspumpen mit eigenstän- ∼ Digitaler Eingang 3 digen Funktionen direkt an 230 V anschlie- 10V 0 10-V-Eingang ßen. – – Netzanschluss KM-BUS fÖ...

  • Seite 91: Regelungsfunktionen

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Zuordnung Funktion Betriebsprogramm-Umschal- Laufzeit der Trinkwasserzirkulationspumpe bei tung zu den Heizkreisen Kurzzeitbetrieb Die Zuordnung der Funktion Betriebsprogramm- Die Trinkwasserzirkulationspumpe wird durch Schlie- Umschaltung für den jeweiligen Heizkreis wird über ßen des Kontakts an DE1 oder DE2 oder DE3 über Parameter/Codieradresse d8 in Gruppe „Heizkreis“...

  • Seite 92: Externes Sperren

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Betriebsprogramm-Umschaltung Codierung Eingang DE1 3A:1 Eingang DE2 3b:1 Eingang DE3 3C:1 Die Zuordnung der Funktion Betriebsprogramm- Umschaltung für den jeweiligen Heizkreis wird über Codieradresse „d8“ in Gruppe 5 „Heizkreis“ an der Regelung des Heizkessels ausgewählt: Betriebsprogramm-Umschaltung Codierung Umschaltung über Eingang DE1 d8:1 Umschaltung über Eingang DE2...

  • Seite 93: Entlüftungsprogramm

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Entlüftungsprogramm Im Entlüftungsprogramm wird 20 min lang die Umwälz- Entlüftungsprogramm aktivieren: Siehe „Heizungsan- pumpe je 30 s abwechselnd ein- und ausgeschaltet. lage entlüften“. Das Umschaltventil wird abwechselnd für eine bestimmte Zeit in Richtung Heizbetrieb und Trinkwas- sererwärmung geschaltet. Der Brenner ist während des Entlüftungsprogramms ausgeschaltet.
  • Seite 94 Funktionsbeschreibung Elektronische Verbrennungsregelung (Fortsetzung) Für eine optimale Verbrennungsregelung kalibriert sich das System zyklisch oder nach einer Spannungsunter- brechung (Außerbetriebnahme) selbsttätig. Dabei wird die Verbrennung kurzzeitig auf max. Ionisationsstrom einreguliert (entspricht Luftzahl =1). Das selbsttätige λ Kalibrieren wird kurz nach dem Brennerstart durchge- führt und dauert ca.

  • Seite 95: Anschluss- Und Verdrahtungsschema - Interne Anschlüsse

    Anschluss- und Verdrahtungsschemen Anschluss- und Verdrahtungsschema Interne Anschlüsse – Abb. 59 Grundleiterplatte Gasmagnetventil X... Elektrische Schnittstellen Thermoschalter § Kesseltemperatursensor Zündeinheit Ionisationselektrode Gebläsemotor a-Ö Abgastemperatursensor A Ansteuerung Gebläsemotor a-Ö Schrittmotor für Umschaltventil dÖ...

  • Seite 96: Anschluss- Und Verdrahtungsschema - Externe Anschlüsse

    Anschluss- und Verdrahtungsschemen Anschluss- und Verdrahtungsschema Externe Anschlüsse – Abb. 60 Grundleiterplatte Vorlauftemperatursensor hydraulische Weiche Schaltnetzteil Speichertemperatursensor Optolink (Stecker am Leitungsbaum) Feuerungsautomat Interne Umwälzpumpe sÖ Bedienteil Ohne Funktion Codierstecker Gasmagnetventil Anschlussadapter Netzanschluss fÖ Kommunikationsmodul LON (nur bei Vitotronic Netzanschluss Zubehör und Vitotrol 100 200) Gebläsemotor a-Ö...

  • Seite 97: Protokolle

    Protokolle Protokolle Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service Wartung/Service nahme Datum Unterschrift Ruhedruck mbar 57,5 ≤ 5,75 ≤ Anschlussdruck (Fließ- druck) bei Erdgas ..mbar Siehe Tabel- „Anschluss- bei Flüssiggas ..mbar druck“ (Erst- inbetriebnah- me ...) Gasart eintragen Kohlendioxidgehalt CO bei Erdgas bei unterer Wärmeleistung Vol.-%...

  • Seite 98: Technische Daten Technische Daten

    Technische Daten Technische Daten Nenn-Wärmeleistungsbereich bei T 50/30 °C (P(50/30)) 2,4 - 13 2,4 - 19 4,5 - 26 bei T 80/60 °C (Pn(80/60)) 2,2 - 12,1 2,2 - 17,6 4,1 - 24,1 Nenn-Wärmeleistung bei Trinkwassererwär- 2,2 - 17,6 2,2 - 17,6 4,1 - 24,1 mung Nenn-Wärmebelastung (Qn)
  • Seite 99 Technische Daten Technische Daten (Fortsetzung) Hinweis Anschlusswerte dienen nur der Dokumentation (z. B. im Gasantrag) oder zur überschlägigen, volumetri- schen Ergänzungsprüfung der Einstellung. Wegen der werkseitigen Einstellung dürfen die Gasdrücke nicht abweichend von diesen Angaben verändert werden. Bezug: 15 °C, 1013 mbar (101,3 kPa). Bauarten Abgasanlage Lieferländer Bauarten Abgasanlage...

  • Seite 100: Endgültige Außerbetriebnahme Und Entsorgung

    Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden.

  • Seite 101: Bescheinigungen

    Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr. unter folgender Internetadresse zu finden: Herstellerbescheinigung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, bestätigen, dass das Produkt Vitodens 222-F, Typ B2SB die nach 1. BImSchV 6 geforderten NO -Grenzwerte einhält.

  • Seite 102: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Heizleistung einstellen..........37 Abgastemperatursensor..........83 Herstellerbescheinigung ..........101 Aktorentest..............65 Anlage füllen.............. 30 Anlagendruck............. 30 Ionisationselektrode........... 40 Anlagenschemen............49 Anode austauschen........... 45 Anode prüfen..............45 Kesseltemperatursensor..........82 Anschlussdruck............ 34, 35 Konformitätserklärung..........101 Außentemperatursensor..........81 Magnesiumanode prüfen........... 45 Befüllfunktion..............93 Magnesuimanode austauschen......... 45 Betriebsdaten abfragen..........63 Membran-Ausdehnungsgefäß........29 Betriebsprogramm-Umschaltung.......
  • Seite 104 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
