3.8

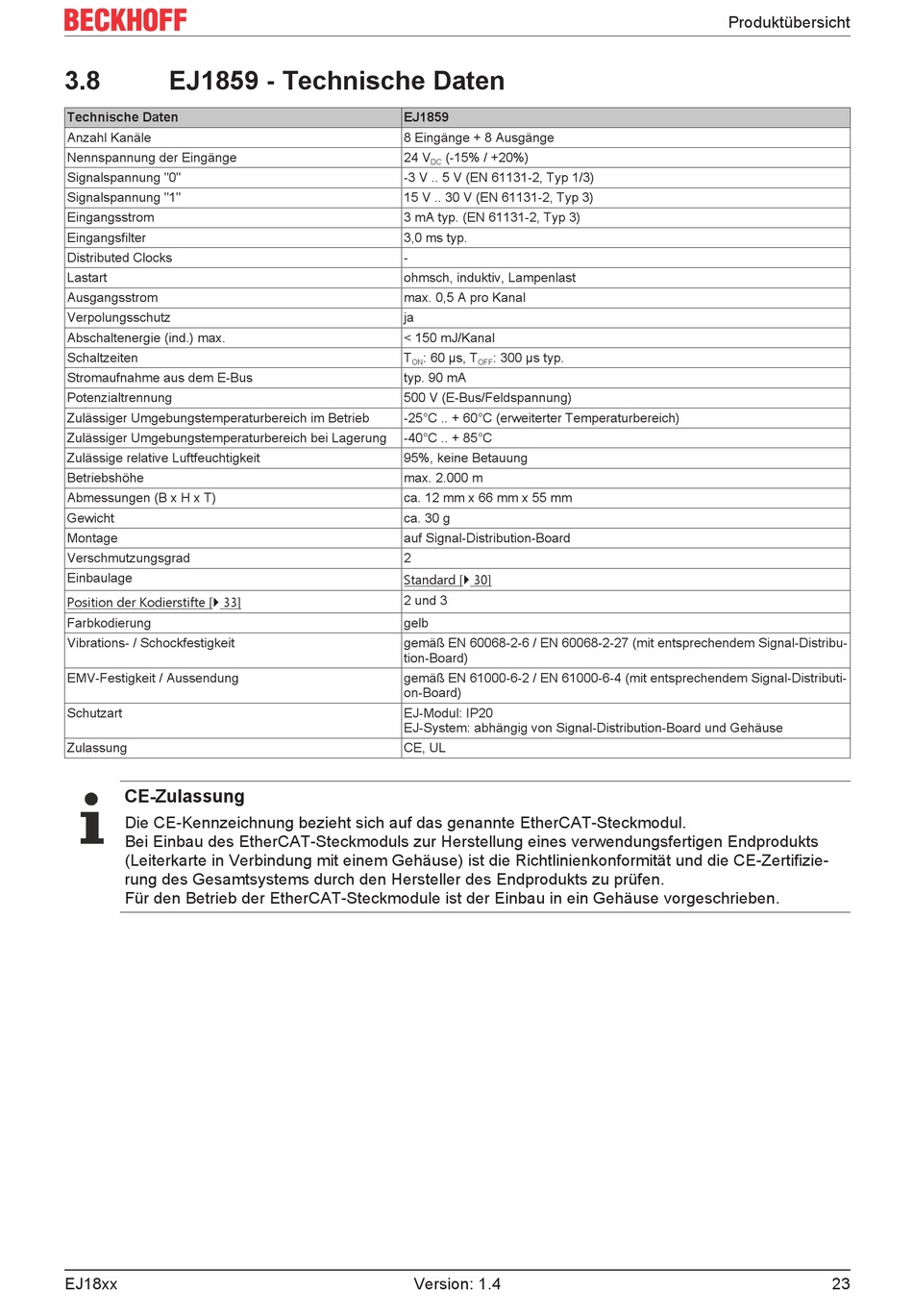

EJ1859 - Technische Daten
Technische Daten
Anzahl Kanäle
Nennspannung der Eingänge
Signalspannung "0"
Signalspannung "1"
Eingangsstrom
Eingangsfilter
Distributed Clocks
Lastart
Ausgangsstrom
Verpolungsschutz
Abschaltenergie (ind.) max.
Schaltzeiten
Stromaufnahme aus dem E-Bus
Potenzialtrennung
Zulässiger Umgebungstemperaturbereich im Betrieb
Zulässiger Umgebungstemperaturbereich bei Lagerung
Zulässige relative Luftfeuchtigkeit
Betriebshöhe
Abmessungen (B x H x T)
Gewicht
Montage
Verschmutzungsgrad
Einbaulage
Position der Kodierstifte [} 33]
Farbkodierung
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Zulassung
CE-Zulassung
Die CE-Kennzeichnung bezieht sich auf das genannte EtherCAT-Steckmodul.
Bei Einbau des EtherCAT-Steckmoduls zur Herstellung eines verwendungsfertigen Endprodukts
(Leiterkarte in Verbindung mit einem Gehäuse) ist die Richtlinienkonformität und die CE-Zertifizie-
rung des Gesamtsystems durch den Hersteller des Endprodukts zu prüfen.
Für den Betrieb der EtherCAT-Steckmodule ist der Einbau in ein Gehäuse vorgeschrieben.
EJ18xx
EJ1859
8 Eingänge + 8 Ausgänge
24 V
(-15% / +20%)
DC
-3 V .. 5 V (EN 61131-2, Typ 1/3)
15 V .. 30 V (EN 61131-2, Typ 3)
3 mA typ. (EN 61131-2, Typ 3)
3,0 ms typ.
-
ohmsch, induktiv, Lampenlast
max. 0,5 A pro Kanal
ja
< 150 mJ/Kanal
T
: 60 µs, T
: 300 µs typ.
ON
OFF
typ. 90 mA
500 V (E-Bus/Feldspannung)
-25°C .. + 60°C (erweiterter Temperaturbereich)
-40°C .. + 85°C
95%, keine Betauung
max. 2.000 m
ca. 12 mm x 66 mm x 55 mm
ca. 30 g
auf Signal-Distribution-Board
2
Standard [} 30]
2 und 3
gelb
gemäß EN 60068-2-6 / EN 60068-2-27 (mit entsprechendem Signal-Distribu-
tion-Board)
gemäß EN 61000-6-2 / EN 61000-6-4 (mit entsprechendem Signal-Distributi-
on-Board)
EJ-Modul: IP20
EJ-System: abhängig von Signal-Distribution-Board und Gehäuse
CE, UL
Version: 1.4
