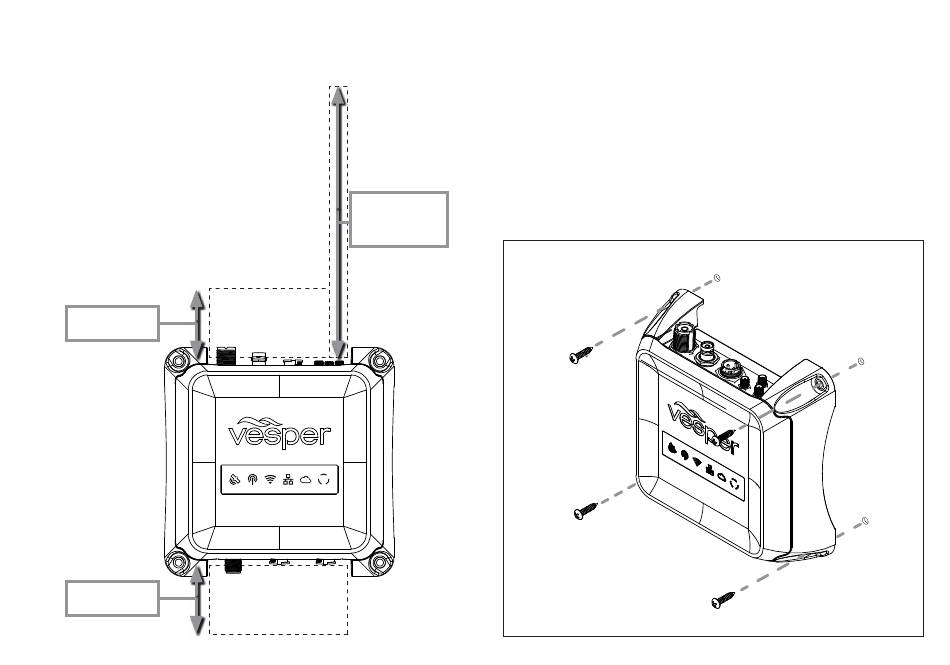

M1-Positionierung
Lassen Sie an jeder Steckerleiste mindestens
2 "/50 mm frei, um ausreichend Platz für
Kabelabstand- und Anschluss zu haben.
Lassen Sie mindestens 8 "/200 mm frei,
um die externe WiFi-Antenne vertikal
positionieren und die WiFi-Reichweite
erhöhen zu können.
Damit der Kurssensor optimale Leistung
bringt, keine eisenhaltigen Materialien
darauf oder in der Nähe abstellen. Siehe
Kurssensor Einführung (S.24)
ACHTUNG - Unbedingt einen sicheren
Kompass-Mindestabstand einhalten!
Standard: 0,8 m, Steuerung: 0,4 m.
Kabellänge
2 "/50 mm
Kabellänge
2 "/50 mm
8
M1-Montage
1. M1 als Vorlage für Montagebohrungen verwenden.
2. Bohrungen an der Montagefläche markieren und bohren.
3. M1 an den Montagebohrungen ausrichten und mit
WiFi-
Antennenlänge
8 "/200 mm
Befestigungselementen Ihrer Wahl befestigen. (nicht inbegriffen)
Empfohlene Schrauben: 316 Selbstschneidende
Edelstahlschrauben 8G/1 " (4,2/25,4 mm) oder
10G/1 " (4,8/25,4 mm) Linsen-/Rundkopf.
