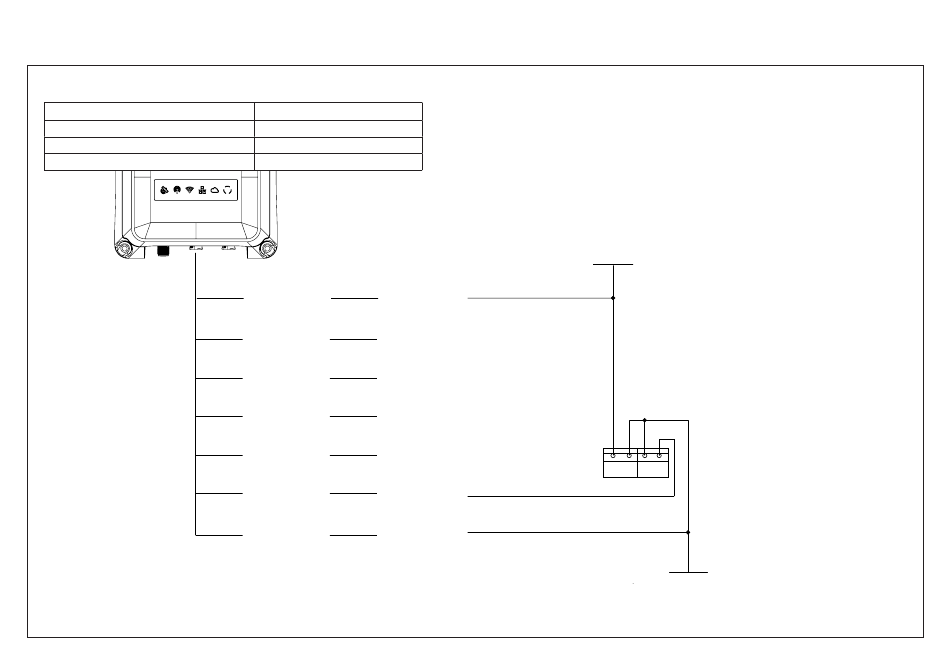

GPIO-Sensorverkabelung - Rauch- / Wärmesensor
GPIO-Sensorkonfiguration Beispiel
Sensor / Name kontrollieren
Sensor / Typ kontrollieren
Standardeingang hoch
Aktiv, wenn hoch
Hinweis - Ein externer Pullup-Spannungsanschluss wird empfohlen, wenn die GPIO-Sensoren an den M1 angeschlossen werden.
Wenn ein Sensor nicht mehr als 2 V bereitstellt, bietet die Pullup eine angemessene High-Level-Referenz für die Eingabe des M1.
32
SMOKE / HEAT DETECTOR
Maschinenraum Rauch
Rauchsensor
Pullup aktiviert
Nein, normal offen
PULLUP PULLUP
ROT RED
SPANNUNG VOLTAGE
LIGHT
INPUT/OUTPUT 2
EINGANG / AUSGANG 2
HELLGRÜN
GREEN
EINGANG / AUSGANG 1 INPUT/OUTPUT 1
BROWN BRAUN
GRAU GRAY EINGANG 3 INPUT 3
VIOLETT VIOLET EINGANG 2 INPUT 2
BLUE BLAU EINGANG 1 INPUT 1
SCHWARZ BLACK GPIO-GND GPIO GND
-ve
+ve 12/24V +ve 12/24 V
V + V - C NO V + V - C NO
-ve -ve
