Überwachung und Kontrolle
Die schiffsexterne Überwachung und Kontrolle werden über das
eingebaute Mobilfunkmodem und die auf Ihrem Smartphone
installierte Cortex Monitor App unterstützt.
Nach Installation des M1 und dessen Inbetriebnahme werden die
Daten der eingebauten Sensoren des M1, der externen, mit dem
GPIO-Anschluss verkabelten Sensoren und die Daten des NMEA
Bus auf der Cortex Monitor App angezeigt und kontrolliert.
In den M1 eingebaute Sensoren
GPS-Position
Systemspannung
Bootskurs (siehe Kurssensorkalibrierung S.24)
Luftdruck
GPIO-Sensoren und Verbindungen des M1
Der M1 kann bis zu drei Mehrzweckeingaben überwachen und weitere
zwei können entweder als Ein- oder Ausgabe konfiguriert werden.
Hinweise - Beim Anschließen der GPIO-Sensoren an den M1 wird
ein Pullup-Spannungsanschluss empfohlen.
Die Pullup-Spannung liefert eine aktive Hoch-/
Niederspannungsreferenz für die GPIO-Eingabe, wenn
die Sensoren nicht ausreichend Spannung liefern.
NMEA 2000 Sensoren
Wenn der M1 an eine NMEA 2000-Sammelschiene angeschlossen
ist, werden die Daten der anwendbaren NMEA 2000- und 0183-
Geräte auf dem Handset und dem Bildschirm der Onboard App
Instruments und in der Cortex Monitor App angezeigt.
Siehe Seite 26 für die empfangenen und gesendeten NMEA-PGNs
und die empfangenen Überwachungsinstrumente.
22
Einführung in Cortex Monitor App
Cortex Monitor ist eine kostenlose Apple iOS und Android App, mit
der Sie mit Ihrem Smartphone die Sensoren Ihres Cortex M1 über
eine Mobilfunkverbindung überwachen und kontrollieren können.
Verwenden Sie die Cortex Monitor App, um Ihr Boot zu
überwachen und zu kontrollieren, während Sie an Land sind,
vorausgesetzt, Ihr Cortex M1 und Ihr Smartphone liegen innerhalb
des Empfangsgebiets für mobile Daten.
Hinweis - Verwenden Sie Ihre Cortex Onboard App oder
ein Handset, um die GPIO Sensoren und Relais
zu konfigurieren und zu prüfen.
Laden Sie nach Konfiguration und Prüfung der Ein- und Ausgaben
die Cortex Monitor App auf Ihr Gerät herunter.
Geben Sie Ihre Login-Details und die Cortex Produktseriennummer
ein oder scannen Sie den QR-Code, um die Überwachung für
Ihren Cortex M1 zu aktivieren. Nach der Aktivierung kann es
einige Minuten dauern bis Ihr Cortex M1 zum ersten Mal eine
Verbindung aufbaut. Sie können nun den Status der M1 Sensoren
auf der Monitor App anzeigen.

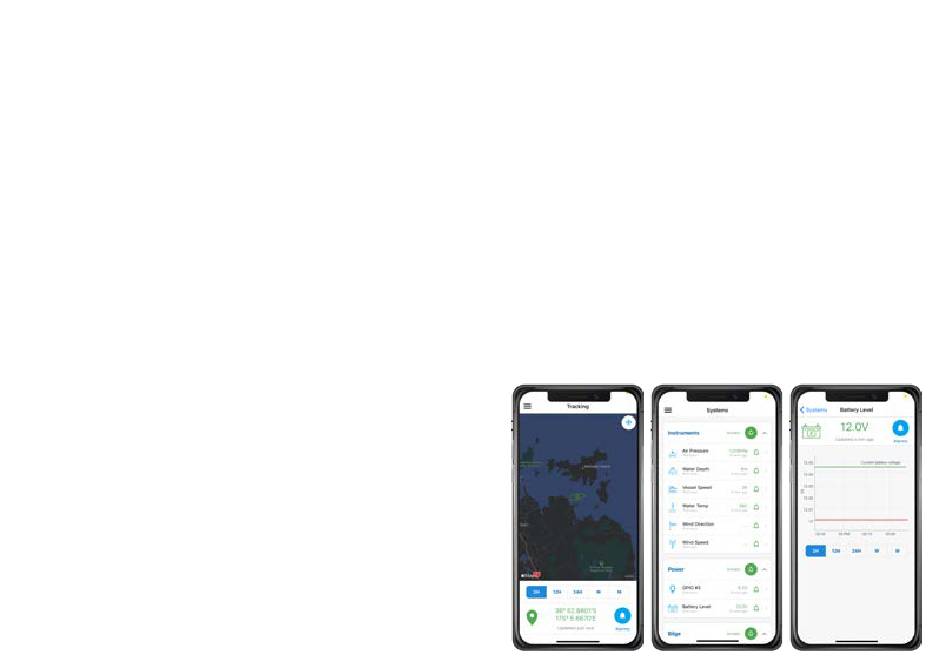

Tracking
Instrumente
Power
