An NMEA 0183 anschließen
NMEA 0183-Geräte können AIS-Daten empfangen, wenn Sie an
den Erweiterungsport des M1 I/O (Sensoren GPIO / NMEA 0183)
angeschlossen sind.
- Die unterstützten NMEA-Sätze sind auf Seite 26 aufgeführt.
Die NMEA Baudrate kann über die Cortex Onboard App oder das
H1 Handset geändert werden.
Cortex Onboard App:
> Menü (
) > Settings [Einstellungen] > Device Settings
[Geräteeinstellungen]
> Networks [Netzwerke] > NMEA 0183... > Baud rate (select)
[Baudrate (wählen)]
Cortex Handset:
> Main Menu [Hauptmenü](
(
), um das Konfigurationsmenü zu öffnen.
FUSE
> Networks [Netzwerke]
RED
> 0183 (NMEA 0183)
> [Baud Ein] >
[Baud Ein]
> Baud out [Baud Aus] >
[Baud Aus]
BLACK
TIPP - Die AIS-Ausgabe erfordert eine Mindestbaudrate von 38400.
Hinweis - Beim Anschluss des M1 an ein NMEA 0183-Gerät
den 0183-Common (schwarz) an die negative
Sammelschiene des Boots anschließen.
Dies ist notwendig, um eine ausreichende Erdung
sicherzustellen, da das NMEA 0183 Netzwerk des
M1 isoliert ist.
). Auf Schlüsselsymbol tippen
POWER +VE
POWER -VE
BLACK

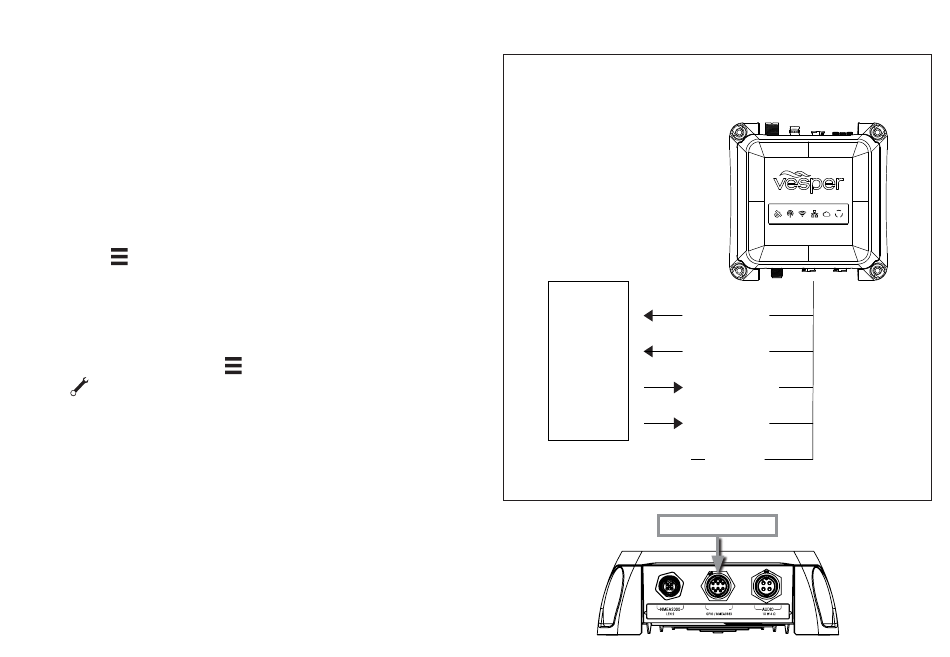

NMEA 0183 Netzwerk-Anschlussschaltplan
0183 Device
0183 Gerät
NMEA RX B
ORANGE
NMEA RX B
ORANGE
NMEA RX A
WHITE
NMEA RX A
WEISS
NMEA TX B
NMEA TX B
DARK GREEN
DUNKELGRÜN
NMEA TX A
YELLOW
NMEA TX A
GELB
NMEA 0183 COMMON
SCHWARZ
BLACK
NMEA 0183 COMMON
(Shared with GPIO Ground)
(Gemeinsam mit GPIO Masse)
NMEA 0183 Anschluss
SENSOREN
SPEAKER -VE
NMEA TX B
NMEA TX B
NMEA TX A
NMEA TX A
SENSOREN
NMEA RX B
NMEA RX B
NMEA RX A
NMEA RX A
