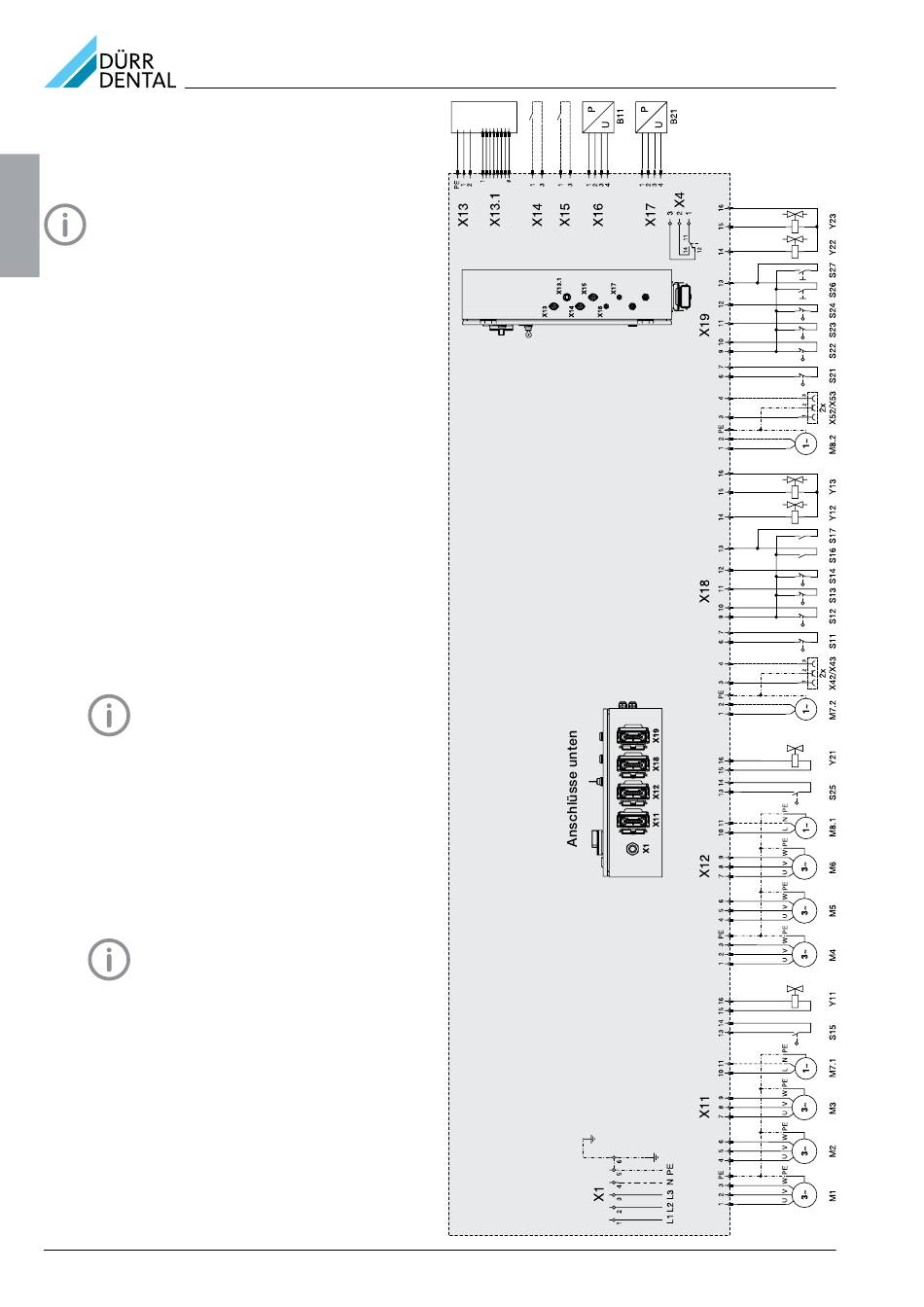

10.8 Anschlußübersicht V 12000 / V 15000 /
V 18000
JenachAusführungderSauganlage(trocken/semitrocken)
undAnzahlderSaugmaschinen,werdennichtalleAnschlüs-
sebenötigt�
DieOriginalSchaltplänesindimSteuerkastenun-
DE
tergebrachtundsolltendortverbleiben�
Anschlüsse rechte Seite
X4
ExterneStörmeldung
Max�zulässigeAnschlußwerte:
230V,10A,1kW
X13
SpannungsversorgungAnzeigemodul
X13.1 SignalleitungAnzeigemodul(Netzwerkkabel)
X14
Steuerleitung(Ablagesignal1)
X15
Steuerleitung(Ablagesignal2)
X16
Drucksensor1,B11
X17
Drucksensor2,B21
Anschlüsse unten
X1
SpannungsversorgungderSauganlage
X11
Saugmaschinengruppe1(16-polig)
SaugmaschineM1-M3
KondensatpumpeM7�1
SchwimmerKondensatS15
SchaltventilNebenluftY11
X12
Saugmaschinengruppe2(16-polig)
SaugmaschineM4-M6
KondensatpumpeM8�1
SchwimmerKondensatS25
SchaltventilNebenluftY21
X18
AnschlußSepariertank1(16-polig):
BeitrockenemSaugsystemistaufdiesem
AnschlußeinAdaptersteckeraufgesteckt�
AbwasserpumpeM7�2
SteckdosenfürAmalgamabscheiderX42/X43
Schwimmer75%,Tank,Not-BetriebS11
Schwimmer50%,TankS12
Schwimmer75%,TankS13
SchwimmerDesinfektionS14
Amalgamabscheider1(CA4,X6),TankS16
Amalgamabscheider2(CA4,X6),TankS17
VentilWasserspülungY12
VentilDesinfektionY13
X19
AnschlußSepariertank2(16-polig):
BeitrockenemSaugsystemistaufdiesem
AnschlußeinAdaptersteckeraufgesteckt�
AbwasserpumpeM8�2
SteckdosenfürAmalgamabscheiderX52/X53
Schwimmer75%,Tank,Not-BetriebS21
Schwimmer50%,TankS22
Schwimmer75%,TankS23
SchwimmerDesinfektionS24
Amalgamabscheider1(CA4,X6),TankS26
Amalgamabscheider2(CA4,X6),TankS27
VentilWasserspülungY22
VentilDesinfektionY23
24
Anschlüsse rechte Seite
Systemkomponenten
