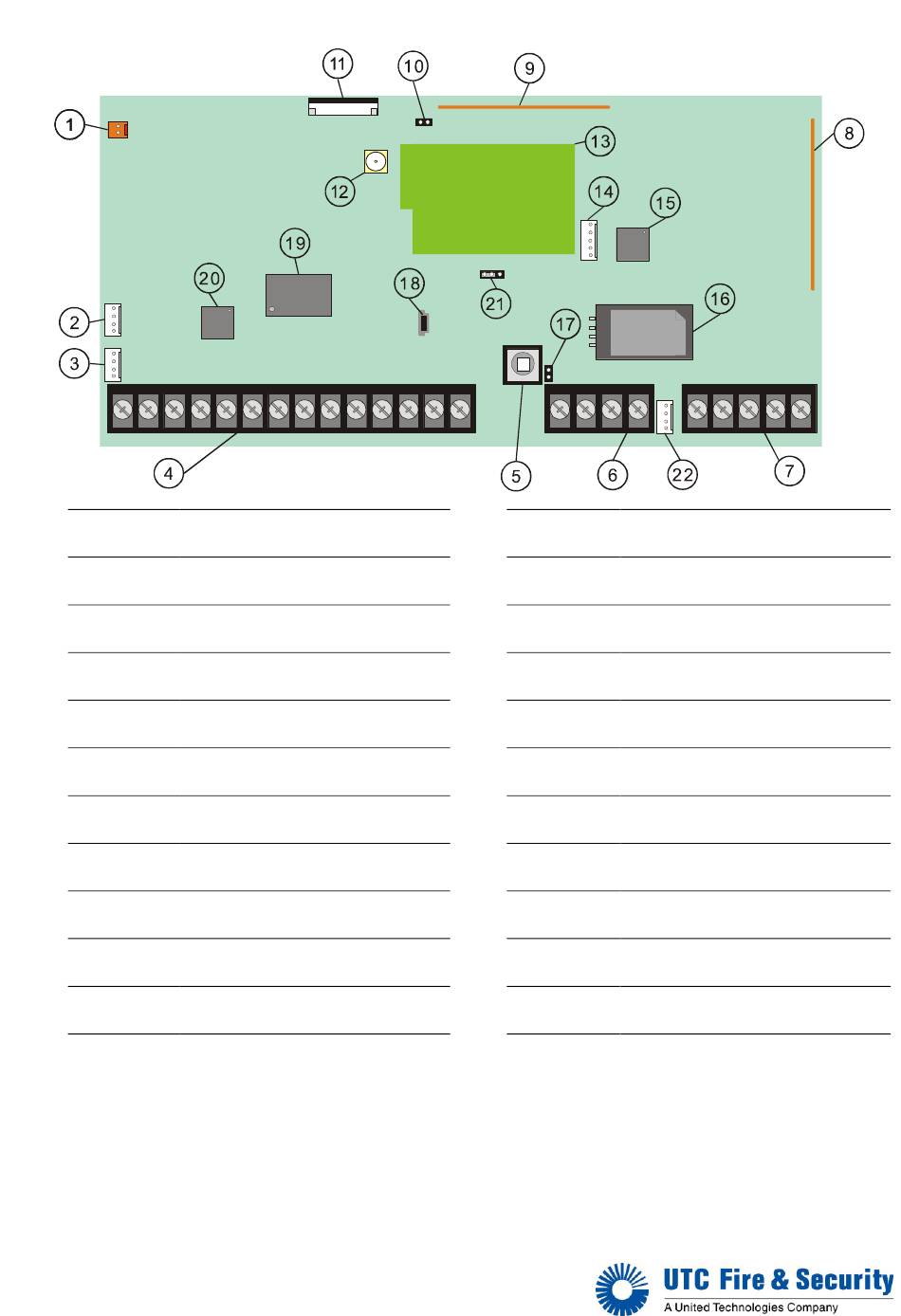

1.2. Platinenübersicht
Transformator
1
Systembus (abgesichert)
2
Systembus (abgesichert)
3
4
Anschlussklemmleiste
Interner Sabotagekontakt
5
MG-Eingänge)
6
Telefon/Amtsleitung
7
Antenne
8
Antenne
9
Externe Gehäusesabotage
10
VVMIQ Anschluss
11
Die Sabotagekontakte 5 und 10 (Deckelkontakt und Abreißkontakt) können bei Bedarf mit
-
den beiliegenden Jumpern kurzgeschlossen (abgeschaltet) werden.
Die Sirene und die Meldegruppen müssen mit dem beiliegenden 3,3kΩ Ω Ω Ω Widerständen
-
abgeschlossen werden.
S e i t e | 6
Quickstart Anleitung NX-10
GSM Antennenanschluss
12
GSM Modem (Beschreibung der Sta-
13
tus-LED's)
Audio Abgriff
14
HF Mikroprozessor
15
SIM Kartenhalter
16
Steckbrücke (interner Deckelkontakt
17
wird überbrückt wenn gesteckt)
Mini USB Anschluss
18
GSM Mikroprozessor
19
Zentralen Mikroprozessor
20
Flash/DL900 Steckbrücke
21
Systembus (intern)
22
