3.5. Sprachmodul

3.5.1. Installation

- Die BEIDEN nachfolgenden Anschlusspunkte müssen mit der Zentralenplatine ver-
bunden werden:
1. Verbinden Sie die 3 Anschlussklemmen DATA, COM, POS des NX-535 Sprachmoduls
mit den Anschlussklemmen DATA, COM, POS der NX-10 Zentralenplatine.

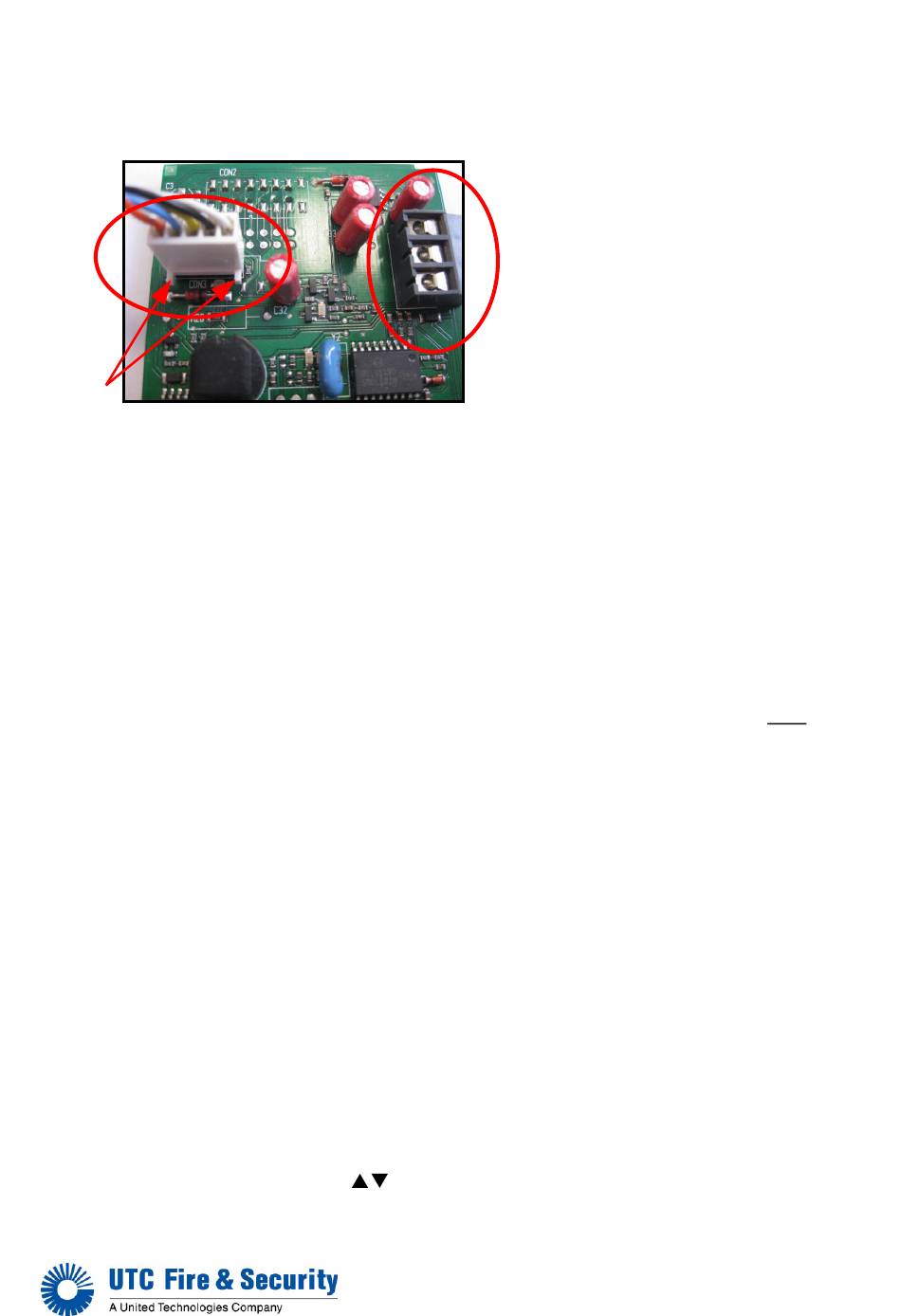

2. Bitte beachten Sie die dargestellte Anschaltung des mitgelieferten Audio-
Verbindungskabels an CON 3. Die beiden „Führungsnasen" müssen in Richtung Auf-
nahmetaster weisen(!) Das Verbindungskabel verbindet die Anschlusspunkte CON3
(Audiomodul) mit CON20/AUDIO-TAP der Zentralenplatine.
- Laden Sie, nachdem das Modul angemeldet wurde, die Werkseinstellung in dem
Sprachmodul.
- Das 5-Polige Verbindungskabel zwischen Zentrale und Sprachmodul darf nicht ver-
längert werden!

3.5.2. LED Status

- Die Aufnahme/ Wiedergabe LED: Wenn das Sprachmodul eine Mitteilung aufzeichnet
oder Wiedergibt.
- Die Aktivitätsanzeige LED: Wenn das Sprachmodul eine Meldung überträgt.
- Die Busüberwachungs LED: Wenn die Kommunikation mit dem Zentralen Bus ord-
nungsgemäß funktioniert.

3.5.3. Mitteilungen aufzeichnen

Mitteilungen können hintereinander als Sequenz, oder einzeln separate aufgezeichnet
werden.
Alle Texte werden auf die gleiche Weise aufgezeichnet.
1. Schließen Sie ein analoges Telefon auf der Buchse des Sprachmoduls an
2. Navigieren Sie mit den
OK.
- Tasten zu „Sprachmodul" > „Aufnahme" und drücken
