Anpassung an die Verschiedenen
Gasarten
Auswechseln der brennerdüsen
• Zuerst die Roste entfernen.
• Danach die abschlußkappen und die
Flammenverteiler von den Brennen abnehmen.

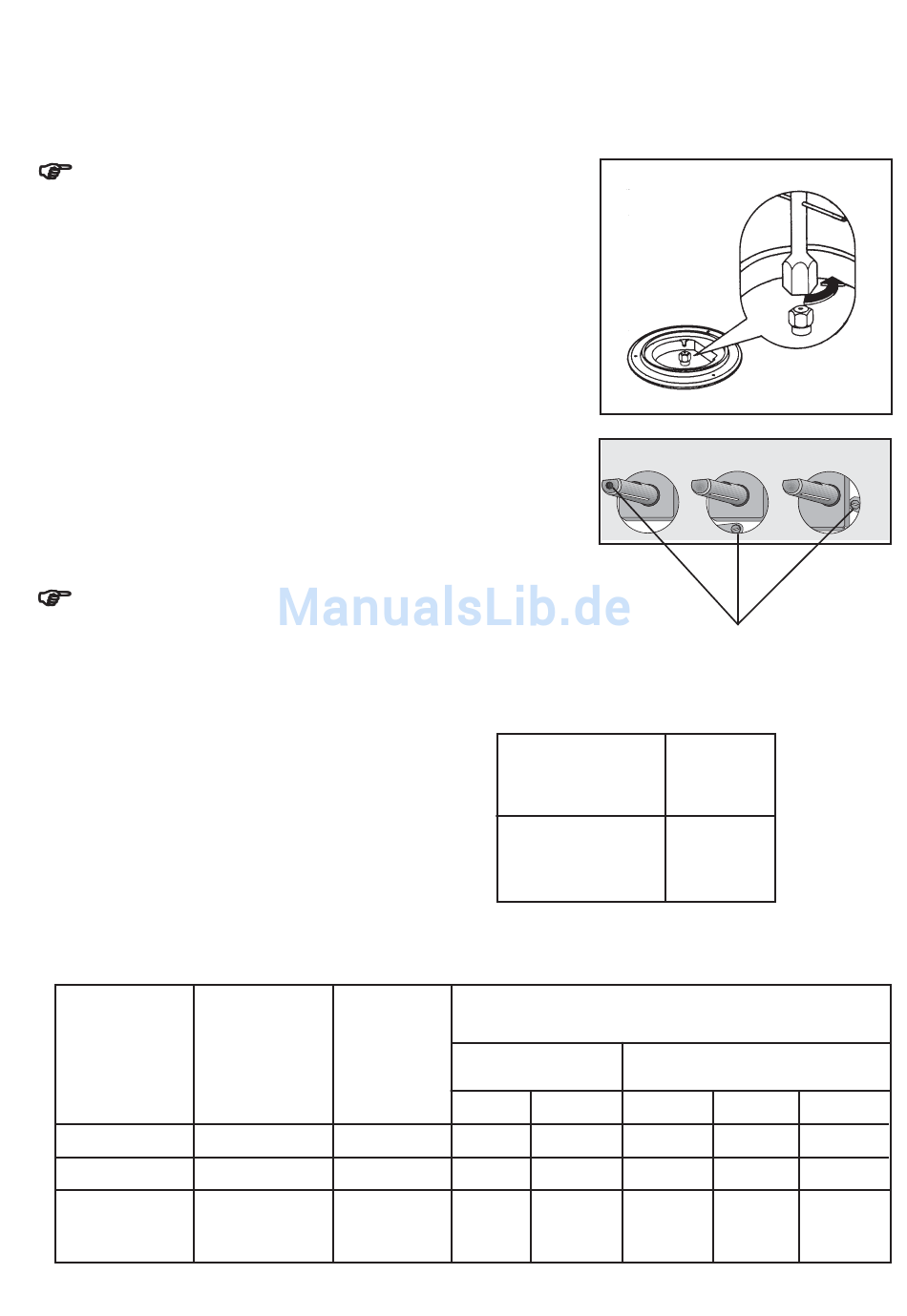

• Schrauben Sie mit einer 7-er Rohrzange die Düsen
(Abb. 7) auf, nehmen sie ab und ersetzen sie durch
solche, die für den entsprechenden Gastyp
vorgesehen sind (siehe Tabelle 2).
• Bringen Sie die Teile wieder an, indem Sie die
beschriebenen Vorgänge in umgekehrter Reihenfolge
ausführen.
• Ersetzen Sie sodann die Eichplakette (in der Nähe
des Anschlusses für die Gasversorgung) durch die
mit dem neuen Gastyp. Diese finden Sie im Beutel
mit den gelieferten Düsen.
Sollte der Gasdruck nicht mit dem vorgesehenen Druck
übereinstimmen (oder schwanken), so müssen Sie am
Zufuhrrohrstutzen einen passenden Druckregler
vorschalten.
Einstellung des Minimums
Gehen Sie zur Einstellung des Minimums wie folgt vor:
• Zünden Sie den Brenner an, wie beschrieben.
• Bringen Sie den Gashahn in die Position kleinste
Flamme.
• Ziehen Sie die Drehknöpfe heraus.
• Betätigen Sie die Bypassnadel seitlich am Stab des
Hahns (siehe Abb. 8). Wenn Sie eine Umstellung
von Erdgas auf Flüssiggas durchführen, schrauben
Sie die Bypassnadel im Uhrzeigersinn an, bis Sie
eine gleichmäßige und regelmäßige kleine Flamme
auf dem gesamten Brennerkranz erhalten.
• Überprüfen Sie schließlich, ob die Flamme erlischt,
wenn Sie den Hahn schnell von der höchsten auf die
niedrigste Stufe drehen.
Die oben beschriebenen Anpassungsschritte lassen sich
leicht durchführen, unabhängig davon, an welcher Stelle
und auf welche Weise die Kochfläche auf der Küchenzeile
befestigt ist.
Tabelle 2 : Brennerdüsen
BRENNER
WÄRMELEISTUNG
Hilfsbrenner
Normalbrenner
Starkbrenner
Flüssigas. : 2,8
32
VOLL
KLEIN
WÄRMELEISTUNG
kW
kW
1
0,33
2
0,45
Erdgas :
3
0,75
FO 0392
Abb. 7
Abb. 8
Tabelle 1 : Durchmesser des By-pass
Brenner
Hilfsbrenner
Normalbrenner
Starkbrenner
WÄRMELEISTUNG
ERDGAS
G 20 - 20 mbar
Düsen 1/100
3
m
/h
70
0,095
96
0,190
119
0,286
Bypassnadel
Ø By-pass
in Hunderstel
28
32
42
VOLL
FLÜSSIGAS
28/37 mbar
Düsen 1/100
g/h - G30
50
72
71
145
86
203
g/h - G31
71
143
200
