Vespa möchte Ihnen danken
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

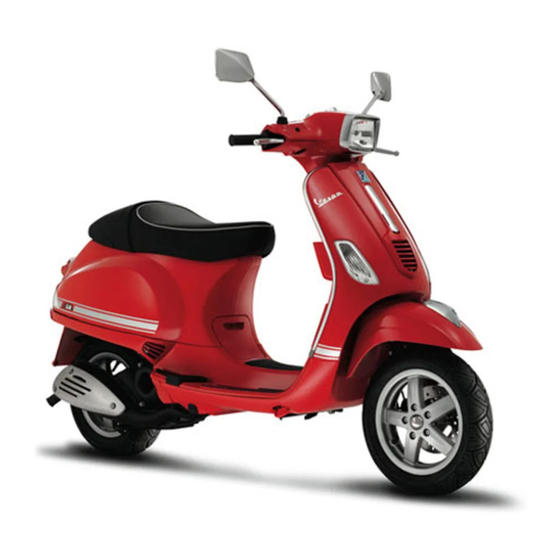

Vespa S 50 4T 4V

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VESPA S 50 4T 4V

Inhaltszusammenfassung für VESPA S 50 4T 4V

  • Seite 1 Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden. Vespa S 50 4T 4V...
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS FAHRZEUG.................. Motorölwechsel..............35 Das cockpit................Hinterradgetriebeölstand............36 Analoge instrumente..............11 Reifen..................38 Uhr.................... 11 Ausbau der zündkerze.............. 39 Zündschloss................12 Ausbau luftfilter................. 40 Lenkerschloss absperren............13 Sas-nebenluftsystem..............41 Lenkschloss aufsperren............13 Kontrolle bremsflüssigkeitsstand..........42 Lenkradschloss absperren............14 Auffüllen von bremsflüssigkeit..........43 Hupendruckknopf..............

  • Seite 7: Fahrzeug

    Vespa S 50 4T 4V Kap. 01 Fahrzeug...

  • Seite 8: Das Cockpit

    Das cockpit (01_01) A = Zündschloss B = Taschenhaken C = Hupenschalter D = Blinkerschalter E = Bremshebel Hinterradbremse F = Licht-Wechselschalter G = Analoge Instrumenteneinheit H = Bremshebel Vorderradbremse I = Gasgriff L = Anlasserschalter...
  • Seite 9 01_01...
  • Seite 10 01_02...

  • Seite 11: Analoge Instrumente

    Analoge instrumente (01_02) A = Kilometerzähler B = Tachometer C = Benzinstandanzeiger D = Fernlichtkontrolle E = ohne Funktion F = Benzinstandkontrolle G = Digitaluhr H = Blinkerkontrolle I = Lichtkontrolle Uhr (01_03) Die Uhr befindet sich am Armaturenbrett und zeigt Stunden und Minuten mit Stun- denanzeige von 1 bis 12, AM oder PM, an.

  • Seite 12: Zündschloss

    Die Digitaluhr wird durch eine eigene Knopfzellenbatterie gespeist (die Batterie hält ungefähr 2 Jahre). Die Batterie kann durch Anheben der Instrumenteneinheit ausge- wechselt werden. Wenden Sie sich für diese Arbeit an eine Piaggio-Vertragswerk- statt. WARNUNG LEERE KNOPFZELLENBATTERIEN SIND UMWELTSCHÄDLICH. SIE MÜSSEN 01_03 WIE GESETZLICH VORGESCHRIEBEN GETRENNT ENTSORGT WERDEN.

  • Seite 13: Lenkerschloss Absperren

    Lenkerschloss absperren (01_05) Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel «B» auf Position «LOCK» drehen und herausziehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF» DREHEN. 01_05 Lenkschloss aufsperren Den Zündschlüssel «B» wieder in das Zündschloss stecken und auf «OFF» drehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK»...

  • Seite 14: Lenkradschloss Absperren

    Lenkradschloss absperren (01_06) Hebel «D» nach «1» = linke Blinker eingeschaltet. Hebel «D» nach «2» = rechte Blinker eingeschaltet. Der Hebel «D» stellt sich automatisch auf Position «0» zurück, die Blinker bleiben eingeschaltet. Zum Ausschalten auf den Hebel «D» drücken. 01_06 Hupendruckknopf (01_07) Zum Hupen den Schalter «C»...

  • Seite 15: Umschalter Fernlicht/ Abblendlicht

    Umschalter fernlicht/ abblendlicht (01_08) Steht der Licht-Wechselschalter «F» auf Position «0», ist das Abblendlicht einge- schaltet. Auf Position «1» wird das Fernlicht eingeschaltet. 01_08 Startschalter (01_09) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors gleich- zeitig den Schalter «L» drücken. 01_09...

  • Seite 16: Benzintank

    Benzintank (01_10) Der Deckel «B» des Benzintanks befindet sich unter der Sitzbank. Den Schlüssel in das Schloss «A» einführen, gegen den Uhrzeigersinn drehen und die Sitzbank nach vorne hochklappen. 01_10 Sitzbanköffnung (01_11) Den Schlüssel in das Schloss «A» einführen, gegen den Uhrzeigersinn drehen und die Sitzbank nach vorne hochklappen.

  • Seite 17: Die Schlüssel

    Die schlüssel (01_12) Das Fahrzeug wird mit einem Schlüssel und Duplikat geliefert. Die Schlüssel sind für das Zündschloss und die Sitzbank. Mit den Schlüsseln wird ebenfalls eine Plakette mit der Schlüsselnummer geliefert, die bei Bestellung von Duplikaten angeführt wer- den muss. WARNUNG ES WIRD EMPFOHLEN, DAS SCHLÜSSELDUPLIKAT UND DIE PLAKETTE GE- TRENNT VOM FAHRZEUG AUFZUBEWAHREN.

  • Seite 18: Taschenhaken

    Rahmennummer Die Nummer «A» ist in der Nähe des Batteriefachs eingestanzt. Um sie ablesen zu können, muss das Helmfach entfernt werden. 01_13 Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt. 01_14 Taschenhaken (01_15) Der Taschenhaken «B»...

  • Seite 21: Benutzungshinweise

    Vespa S 50 4T 4V Kap. 02 Benutzungshinw eise...

  • Seite 22: Kontrollen

    Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Ölstand im Hinterradgetriebe prüfen. 3. Den Motorölstand prüfen (siehe Abschnitt «Motorölstand»). 4. Den Reifendruck prüfen. 5. Die Funktion des Scheinwerfers, des Rücklichts und der Blinker prüfen. 02_01 6.

  • Seite 23: Technische Angaben

    ACHTUNG BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN. Technische angaben Fassungsvermögen Benzintank ~ 8,5 Liter (davon 2 Liter Benzinreserve) Reifendruck (02_03) Entsprechend der Angaben aus der Tabelle für das Wartungsprogramm den Reifen- druck kontrollieren.

  • Seite 24: Einfahren

    DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. REIFENDRUCK Reifendruck vorderer Reifen (mit 1,6 Bar (1,6 Bar) Beifahrer) Reifendruck hinterer Reifen (mit 2,0 Bar (2,3 Bar) Beifahrer) REIFEN Vorderreifen 110/70 - 11" 45L Tubeless Hinterer Reifen 120/70 - 10"...

  • Seite 25: Starten Van De Motor

    DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- LEN STEIGERN. Starten van de motor (02_05, 02_06, 02_07, 02_08) Das Fahrzeug ist mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausgestattet, deshalb muss der Startvorgang mit in Leerlaufstellung befindlichem Gasgriff erfolgen. Zum Anfahren zunehmend Gas geben. Das Fahrzeug ist mit einer Benzinhahn und einem Choke versehen, die beim Starten des Motors automatisch in Funktion treten.

  • Seite 26: Bei Startschwierigkeiten

    DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN. 02_07 02_08 Bei startschwierigkeiten (02_09, 02_10, 02_11) Bei Startschwierigkeiten kann wie folgt vorgegangen werden: 1. Bei abgesoffenem Motor. Das Fahrzeug auf den Hauptständer stellen. Das Hin- terrad darf den Boden nicht berühren.

  • Seite 27: Abstellen Des Motors

    2. Bei schwacher Batterie oder Störung am Anlassermotor. Das Fahrzeug auf den Ständer «E» stellen. Kontrollieren, dass das Hinterrad keinen Bodenkontakt hat. Das Zündschloss «D» auf «ON» stellen, anschließend den Kickstarter «F» betätigen. 3. Bei leerem Benzintank. Nach dem Auftanken den Startvorgang normal durchfüh- ren.

  • Seite 28: Diebstahl-Sicherungsring

    DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN. Diebstahl-Sicherungsring (02_13) Der Diebstahlsicherungsring «D» befindet sich an der rechten Fahrzeugseite. Er wird benutzt, um das Fahrzeug mit einer Sicherungskette für Scooter an einem festen Ge- genstand zu befestigen.

  • Seite 29: Ständer

    MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS. ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. Ständer (02_14) Mit dem Fuß auf den Überstand am Hauptständer «F» treten und gleichzeitig das Fahrzeug an den Griffen nach hinten ziehen.

  • Seite 30: Automatische Kraftübertragung

    Automatische kraftübertragung (02_15) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. Dieses System wurde entwickelt, um auf ebener Straße wie bei Bergfahrten beste Beschleunigungsleistung bei geringstem Verbrauch zu erhalten. Dies erfolgt durch eine Regelung sowohl abhängig von der Motordrehzahl als auch vom übertra- genen Drehmoment.
  • Seite 31 4. Auf nassen oder nicht asphaltierten Straßen und bei rutschigem Straßenbelag keine Vollbremsung durchführen. 5. Vermeiden Sie ein Anfahren mit aufgebocktem Fahrzeug. Um ein abruptes Anfah- ren zu vermeiden, darf sich das Hinterrad nicht drehen, wenn es mit dem Boden in Berührung kommt.
  • Seite 32 WARNUNG UM UNFÄLLE ZU VERMEIDEN, BEIM EINBAU UND HINZUFÜGEN VON ZUBE- HÖR UND GEPÄCK SEHR VORSICHTIG FAHREN. DER EINBAU VON ZUBEHÖR UND DAS FAHREN MIT GEPÄCK KANN DIE FAHRSTABILITÄT UND DIE LEIS- TUNGSEIGENSCHAFTEN DES SCOOTERS VERRINGERN UND DIE SICHER- HEITSGRENZEN WÄHREND DES EINSATZES SENKEN. (SIEHE ABSCHNITT «ERSATZTEILE UND ZUBEHÖR»)

  • Seite 33: Wartung

    Vespa S 50 4T 4V Kap. 03 Wartung...

  • Seite 34: Motorölstand

    Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Haupt- lager und der Zylinder- Kolbeneinheit benutzt. Zu wenig Öl führt zu unzureichender Schmierung und kann schwere Motorschäden verursachen. Bei allen 4-Taktmo- toren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird.

  • Seite 35: Nachfüllen Von Motoröl

    Inhalt: ~850 cm³ 03_02 Nachfüllen von Motoröl Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten werden. Alle 3000 km ist eine Kontrolle und eventuelles Auffüllen des Motoröls bei einer Piaggio-Ver- tragswerkstatt vorgesehen.

  • Seite 36: Empfohlene Produkte

    ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE AUTORISIERTE VERTRAGSWERKSTATT, DIE WIE GE- SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST. Empfohlene produkte AGIP CITY HI TEC 4T Motoröl Synthetisches Öl SAE 5W-40, API SL, ACEA A3, JASO MA Hinterradgetriebeölstand (03_04, 03_05, 03_06) Für die Kontrolle des Hinterradgetriebeölstands wie folgt vorgehen: 1.
  • Seite 37 ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE AUTORISIERTE VERTRAGSWERKSTATT, DIE WIE GE- SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST. ANMERKUNG 03_05 DIE KERBEN AM MESSSTAB, MIT AUSNAHME DER KERBEN FÜR MIN UND MAX ÖLSTAND, BEZIEHEN SICH AUF ANDERE FAHRZEUGMODELLE DES HERSTELLERS UND HABEN FÜR DIESES FAHRZEUG KEINE BESONDERE BE- DEUTUNG.

  • Seite 38: Reifen

    Reifen (03_07) Regelmäßig den Reifendruck (bei kalten Reifen) an beiden Reifen prüfen. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Abnutzungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauffläche nicht ungleichmäßig abgenutzt ist.

  • Seite 39: Ausbau Der Zündkerze

    Reifendruck hinterer Reifen (mit 2,0 Bar (2,3 Bar) Beifahrer) Ausbau der zündkerze (03_08, 03_09, 03_10) Um diesen Arbeitsvorgang zu erleichtern, das Helmfach entfernen. Nach Lösen der entsprechenden Schraube «B» die Zündkerzenklappe «A» abmon- tieren. Den funkenentstörten Kerzenstecker «C» der Zündkerze abziehen und die Zündkerze mit dem mitgelieferten Kerzenschlüssel, der auf dem Foto abgebildet ist, losschrauben.

  • Seite 40: Ausbau Luftfilter

    Distanza elettrodi: 0,6 mm 03_10 Ausbau luftfilter (03_11, 03_12) Die 2 Schrauben A abschrauben und das Seitenteil abmontieren. Die 6 Befestigungs- schrauben «C» am Deckel lösen, den Luftfilterdeckel «D» abbauen und das Filter- element herausziehen. Mit Wasser und Shampoo waschen, anschließend mit Druckluft trocknen und dann in ein 50% Gemisch aus Benzin und dem empfohlenen Öl tauchen.

  • Seite 41: Sas-Nebenluftsystem

    Sas-nebenluftsystem (03_13, 03_14, 03_15, 03_16) Die beiden Schrauben «A» am rechten Seitenteil abschrauben und das Seitenteil abmontieren. Die drei Schrauben «B» abschrauben und dann den Deckel vom SAS- Nebenluftgehäuse abnehmen. Den Deckel vom Gehäuse abnehmen und das Schwamm-Filterelement «C» ausbauen. Den Schwamm mit Wasser und einer milden Seife waschen und anschließend mit einem sauberen Tuch und kleinen Pressluftstö- ßen trocknen.

  • Seite 42: Kontrolle Bremsflüssigkeitsstand

    03_16 Kontrolle bremsflüssigkeitsstand (03_17) Am Bremsflüssigkeitsbehälter befindet sich ein Schauglas «A». Die Bremsflüssig- keitsmenge im Schauglas zeigt den Bremsflüssigkeitsstand im Behälter an. Ist das Schauglas «A» vollständig gefüllt, ist der Bremsflüssigkeitsstand im Behälter oberhalb des Minimalstandes. Ist das Schauglas nur teilweise gefüllt, ist der Brems- flüssigkeitsstand auf Minimalstand abgesunken.

  • Seite 43: Auffüllen Von Bremsflüssigkeit

    Auffüllen von bremsflüssigkeit (03_18, 03_19, 03_20) Wie folgt vorgehen: 1. Die Rückspiegel abbauen. 2. Die zwei Schrauben «A» abschrauben. 3. Die Schraube «B» abschrauben und die vordere Lenkerverkleidung abmontieren. 4. Die beiden Befestigungsschrauben «D» lösen und den Deckel des Bremsflüssig- keitsbehälters «C»...

  • Seite 44: Batterie

    AUS BEREITS GEÖFFNETEN ODER TEILWEISE VERBRAUCHTEN BEHÄLTERN VERWENDEN. Empfohlene produkte AGIP BRAKE 4 Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 Batterie (03_21) Um an die Batterie gelangen zu können, muss die Sitzbank nach vorne hochgeklappt, die in der Abbildung gezeigte Kreuzschlitzschraube "A" gelöst und der Deckel zum Batteriefach abmontiert werden.

  • Seite 45: Inbetriebnahme Einer Neuen Batterie

    ACHTUNG UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS KABEL BEI LAUFENDEM MOTOR TRENNEN. UM EIN AUSTRETEN VON ELEKT- ROLYT AUS DER BATTERIE ZU VERMEIDEN, DARAUF ACHTEN, DASS DAS FAHRZEUG NICHT ZU STARK GENEIGT WIRD. Inbetriebnahme einer neuen Batterie (03_22) Für die Inbetriebnahme einer neuen Batterie: 1.

  • Seite 46: Längerer Stillstand

    Technische angaben Batterie 12V - 9Ah Längerer stillstand Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach. Dies ist durch die Selbstentladung der Batterie und durch die Rest-Stromaufnahme des Fahr- zeugs aufgrund der Dauer-Stromversorgung einiger Bauteile bedingt. Der Leistungs- abfall der Batterie wird auch durch die Raumbedingungen und die Sauberkeit der Batteriepole beeinflusst.

  • Seite 47: Sicherungen

    WARNUNG BEI LAUFENDEM MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN, ANDERNFALLS KANN DIE ZÜND- ELEKTRONIK DES FAHRZEUGS IRREPARABEL BESCHÄDIGT WERDEN. WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN.
  • Seite 48 ROLYT AUS DER BATTERIE ZU VERMEIDEN, DARAUF ACHTEN, DASS DAS FAHRZEUG NICHT ZU STARK GENEIGT WIRD. 03_24 03_25 03_26...
  • Seite 49 03_27 SICHERUNGEN SICHERUNG A 15 A - Hauptsicherung SICHERUNG B 10 A - Zündelektronik SICHERUNG C 7.5 A - Benzinstandanzeiger, Hupe, Bremslicht, Anlasserschalter. LAMPEN Fernlichtlampe/ Abblendlichtlampe Typ: Halogen Leistung: 12V 35/35W Menge: 1 Lampe vorderes Standlicht Typ: Vollglas...
  • Seite 50 Leistung: 12V - 5W Menge: 1 Vordere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 rechts - 1 links Hintere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 rechts - 1 links Bremslichtlampe und Typ: Kugel Rücklichtlampe Leistung: 12V - 21/5W Menge: 1 Lampen Instrumentenbeleuchtung Typ: Vollglas Leistung: 12V - 1,2W...

  • Seite 51: Auswechseln Der Scheinwerferlampen

    Auswechseln der scheinwerferlampen (03_28, 03_29, 03_30, 03_31) Um an die Lampen des Scheinwerfers gelangen zu können, muss der hintere Teil der Lenkerverkleidung abmontiert werden. Dabei wie folgt vorgehen: 1. Die Rückspiegel abmontieren. 2. Die 3 Befestigungsschrauben der Lenkerverkleidung abschrauben. Die vordere mittlere Schraube «B»...

  • Seite 52: Einstellung Des Scheinwerfers

    03_31 Einstellung des scheinwerfers (03_32, 03_33) Wie folgt vorgehen: 1. Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen. 2.

  • Seite 53: Vordere Blinker

    Vordere Blinker (03_34, 03_35) Zum Wechseln der Lampen wie folgt vorgehen: 1. Die Schraube «A» abschrauben und den Blinker aus seinem Sitz entfernen. 2. Die Lampenfassung «B» gegen den Uhrzeigersinn drehen und aus seinem Sitz herausziehen. 3. Die Lampe drücken, gegen den Uhrzeigersinn drehen und dann herausziehen. Zum Wiedereinbau in umgekehrter Reihenfolge vorgehen.

  • Seite 54: Rücklichteinheit

    Rücklichteinheit (03_36, 03_37) Zum Wechseln der Rücklampen wie folgt vorgehen: 1. Die zwei Schrauben «A» entfernen. 2. Die Lampenfassung «B» gegen den Uhrzeigersinn drehen und aus seinem Sitz herausziehen. 3. Die Lampe drücken, gegen den Uhrzeigersinn drehen und dann herausziehen. Zum Wiedereinbau in umgekehrter Reihenfolge vorgehen.

  • Seite 55: Rückspiegel

    03_39 Rückspiegel (03_40) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt. Zum Ausbau des Rückspiegels die Mutter «A» lösen und die Spiegelhalterung gegen den Uhrzeigersinn drehen. 03_40...

  • Seite 56: Leerlaufeinstellung

    Leerlaufeinstellung (03_41) Wie folgt vorgehen: 1. Das Fahrzeug auf den Hauptständer stellen und die Sitzbank anheben (siehe Abschnitt «Öffnen der Sitzbank»). 2. Das Helmfach ausbauen. 3. Den Motor starten und dann die Leerlauf-Einstellstellschraube «B» soweit lösen oder festziehen, bis die angegebene Leerlaufdrehzahl eingestellt ist. Das Hinterrad darf sich im Leerlauf nicht drehen.

  • Seite 57: Hinterradbremse

    Hinterradbremse (03_42) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nie eingestellt zu werden. Gibt der Bremshebel bei Betätigung zu stark nach, befindet sich höchstwahrscheinlich Luft im Bremskreislauf oder die Brem- se arbeitet nicht richtig.

  • Seite 58: Hinterrad-Trommelbremse

    ACHTUNG SAND, SCHLAMM, SCHNEE-STREUSALZ USW. AUF DER STRASSE KANN DIE LEBENSDAUER DER BREMSBELÄGE ERHEBLICH BEEINTRÄCHTIGEN. UM DAS ZU VERMEIDEN, SOLLTE DAS FAHRZEUG BEI DIESEN STRASSENBE- DINGUNGEN HÄUFIG GEREINIGT WERDEN. Hinterrad-trommelbremse (03_43) Die Mutter der Stellvorrichtung «B» verstellen und die Kontermutter «A» lösen (siehe Abbildung).

  • Seite 59: Stilllegen Des Fahrzeugs

    ACHTUNG BEI VERWENDUNG EINES REIFENREPARATURSPRAYS MÜSSEN DIE ANWEI- SUNGEN AUF DER VERPACKUNG ODER AUF DER SPRAYDOSE BEFOLGT WERDEN. WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN.

  • Seite 60: Fahrzeugreinigung

    Empfohlene produkte AGIP CITY HI TEC 4T Öl zum Schmieren der Bowdenzüge (Gaszug, 2-Taktölpumpenzug, Tachowelle) Öl für 2-Taktmotoren SAE 5W-40, API SL, ACEA A3, JASO MA Fahrzeugreinigung Zum Aufweichen von Schmutz und Schlamm auf den lackierten Oberflächen einen Wasserstrahl mit niedrigem Druck benutzen. Ist der Schmutz aufgeweicht, muss er mit einem weichen Schwamm mit viel Wasser und Autoshampoo (2-4% Shampoo im Wasser) entfernt werden.
  • Seite 61 NUTZEN, UM GLANZVERLUSTE UND EINE BEEINTRÄCHTIGUNG DER MECHA- NISCHEN MATERIALEIGENSCHAFTEN ZU VERMEIDEN. WARNUNG BEI HOCHDRUCK-WASSERSTRAHLREINIGUNG DES MOTORS AUF FOLGEN- DES ACHTEN: • NUR DEN FÄCHERFÖRMIGEN WASSERSTRAHL BENUTZEN. • DAS STRAHLROHR IN EINEM ABSTAND VON MINDESTENS 60 CM HALTEN. • DIE WASSERTEMPERATUR DARF NICHT MEHR ALS 40°C BETRAGEN. •...
  • Seite 62 NREGELMÄSSIGE ÜNDUNG Kein Zündfunken an der Überprüfen, ob der Zündkerze. Wegen Elektrodenabstand richtig Hochspannung muss die Kontrolle eingestellt ist. Prüfen, ob die von Fachpersonal vorgenommen Elektroden sauber sind (mit werden. Waschbenzin und einer Metallbürste bzw. feinem Schmirgelpapier reinigen). Das Zündkerzen-Isolierteil überprüfen: Bei Rissen oder Brüchen die Zündkerze wechseln.
  • Seite 63 UNZUREICHENDE BREMSLEITUNG Bremstrommel oder Bremsscheibe Wenden Sie sich an eine verschmiert. Bremsbeläge/ autorisierte Vertragswerkstatt. Bremsbacken verschlissen Falsche Einstellung der Einstellen Hinterradbremse UNZUREICHENDE RADAUFHÄNGUNGEN/ FEDERUNGEN Ölleck; verschlissene Wenden Sie sich an eine Anschlagpuffer; verschlissene autorisierte Vertragswerkstatt. Stoßdämpferbefestigungen. NREGELMÄSSIGKEIT IM UTOMATIK ETRIEBE Rollenbehälter oder Riemen Wenden Sie sich an eine abgenutzt...
  • Seite 64 STÄNDER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten KICKSTARTER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten...

  • Seite 65: Technische Daten

    Vespa S 50 4T 4V Kap. 04 Technische daten...
  • Seite 66 04_01...
  • Seite 67 MOTORDATEN Luftgekühlter Einzylinder- Viertaktmotor mit vier Ventilen Bohrung 39 mm 41,8 mm Hubraum 49,93 cm³ Maximale Leistung 3,2 kW bei 8250 U/Min Maximales Drehmoment 3.8 Nm bei 7,750 U/Min Verdichtungsverhältnis 11.5 ÷ 12.5 : 1 Ventilsteuerung Einzelne obenliegende Nockenwelle mit Kettenantrieb auf linken Seite, Dreiarm-...
  • Seite 68 Auslass 0,15 mm Vergaser mit Unterdruck KEIHIN NCV Ø 20 Kühlung Mit Luftkühlung Antrieb Stufenloses Automatikgetriebe mit Ausdehnungsscheiben und Drehkraftunterstützung, Keilriemen, automatische Fliehkraft-Trockenkupplung. Hinterradgetriebe Ölbad-Zahnradgetriebe Zündung Elektronische Zündung mit induktiver Entladung, mit variabler Vorzündung und mit getrennter Zündspule. Starten Elektrisch und Kickstarter Zündkerze NGK ER9EH-6N FAHRZEUGDATEN...
  • Seite 69 Vorderradbremse Scheibenbremse Ø 200 mm mit hydraulischer Betätigung (Bremshebel rechts am Lenker). Hinterradbremse Trommelbremse Ø 110 mm mit mechanischer Betätigung mit Bremshebel links am Lenker. Radfelgentyp Aus Leichtmetall. Vordere Radfelge 11" x 2,50 Hintere Radfelge 10" x 3,00 Vorderreifen 110/70 - 11" 45L Tubeless Hinterer Reifen 120/70 - 10"...

  • Seite 70: Bordwerkzeug

    Bordwerkzeug (04_02) Das Bordwerkzeug besteht aus: - Ein Rohrschlüssel. - Ein doppelter Schraubenzieher. Das Bordwerkzeug ist unter der Sitzbank verstaut. 04_02...

  • Seite 71: Ersatzteile Und Zubehör

    Vespa S 50 4T 4V Kap. 05 Ersatzteile und zubehör...

  • Seite 72: Hinweise

    Hinweise (05_01) WARNUNG WIR RATEN IHNEN NUR ORIGINAL PIAGGIO-ERSATZTEILE ZU VERWENDEN. DIESE SIND DIE EINZIGEN ERSATZTEILE, DIE DIE GLEICHE QUALITÄTSGA- RANTIE BIETEN, WIE DIE BEI DER HERSTELLUNG MONTIERTEN TEILE. WIR MACHEN DARAUF AUFMERKSAM, DASS BEIM EINSATZ NICHT ORIGINA- LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL- LEN.

  • Seite 73: Das Wartungsprogramm

    Vespa S 50 4T 4V Kap. 06 wartungsprogra...

  • Seite 74: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 75 Km x 1000 Ventilspiel Elektrische Anlage und Batterie Zylinder- Belüftungsanlage Bremshebel Bremsflüssigkeitssta nd (*) Hinterradgetriebeölst Motoröl Bremsbeläge/ Bremsbacken Reifendruck Scheinwerfer Probefahrt Leerlaufdrehzahl Tachoritzel Variatorrollen Radaufhängung/ Federung Lenkung Kraftübertragung I: KONTROLLIEREN UND REINIGEN, EINSTELLEN, SCHMIEREN ODER GEGEBENENFALLS AUSWECHSELN.
  • Seite 76 C: REINIGEN, R:AUSWECHSELN, A:EINSTELLEN, L:SCHMIEREN * Alle 2 Jahre wechseln. TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 AGIP BRAKE 4 Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 AGIP CITY HI TEC 4T Öl zum Schmieren der Bowdenzüge (Bremse, Öl für 4-Taktmotoren Gaszug, Kilometerzähler)
  • Seite 77 INHALTSVERZEICHNIS Batterie: 44, 45 Reifen: 38, 58 Blinker: 53, 54 Reifendruck: 23 Bordwerkzeug: 70 Rückspiegel: 55 Bremsflüssigkeit: 43 Sicherungen: 47 Cockpit: 8 Starten: 25 Ständer: 29 Fahrgestell- und Motornummer: 17 Uhr: 11 Luftfilter: 40 Wartung: 33 Motoröl: 35 Zündkerze: 39 Zündschloss: 12...
  • Seite 78 Die Beschreibungen und Abbildungen in der vorliegenden Veröffentlichung sind nicht verbindlich. Die Fa. PIAGGIO-GILERA behält sich das Recht vor, bei Beibehaltung der gleichen grundlegenden Leistungseigenschaften des hier beschriebenen und abgebildeten Fahrzeugs, jederzeit Veränderungen an mechanischen Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen.
