Baugruppe Brenner - Viessmann VITODENS 200-W Montage- Und Serviceanleitung Für Die Fachkraft

Baugruppe Wärmezelle
0006
0009
0011
0013
0011
0015
0008
0013
0013 0013

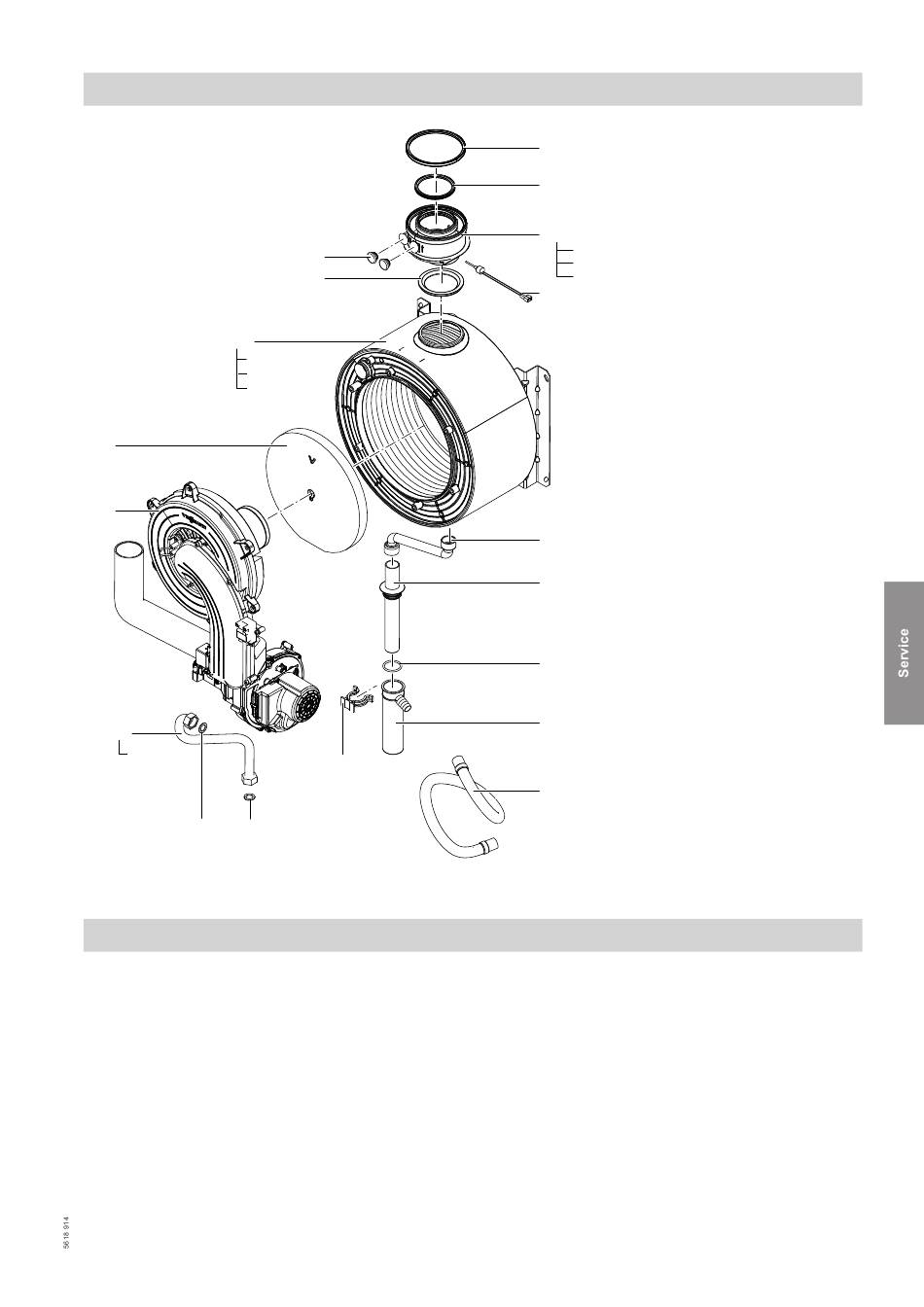

Abb. 74

Baugruppe Brenner

0001 Gaskombiregler
0002 Brennerdichtung
0003 Dichtung Flammkörper
0004 Brennertür
0005 Dichtung Zündelektrode (5 Stück)
0006 Dichtung Ionisationselektrode (5 Stück)
0007 Zündgerät
0008 Venturiverlängerung
(Fortsetzung)
0004
0009
0012
0003
0002
0010
0002
0003
0004
0005
0007
0012
0014
0012
0001
0009 Wärmedämmring
0010 Rückströmsicherung
0011 Zündelektrodenblock
0012 Gasdüse
0013 Zylinderflammkörper
0014 Radiallüfter
0015 Ionisationselektrode
0016 Gemischblende
