Funktionsbeschreibung
Regelung für witterungsgeführten Betrieb
Die Kesselwassertemperatur wird durch den elektron-
ischen Temperaturwächter im Brennersteuergerät
begrenzt.

Warmwasserbereitung

Wenn die Speichertemperatur 2,5 K unter dem Spei-
chertemperatur-Sollwert liegt, werden Brenner und
Umwälzpumpe zur Speicherbeheizung eingeschaltet.

Zusatzaufheizung Trinkwasser

Die Funktion wird aktiviert, indem über die Codier-
adresse 58 in Gruppe „Warmwasser" ein zweiter
Trinkwassertemperatur-Sollwert vorgegeben und die 4.
Warmwasser-Zeitphase für die Trinkwassererwärmung
aktiviert wird.
Interne Erweiterungen (Zubehör)

Interne Erweiterung H1

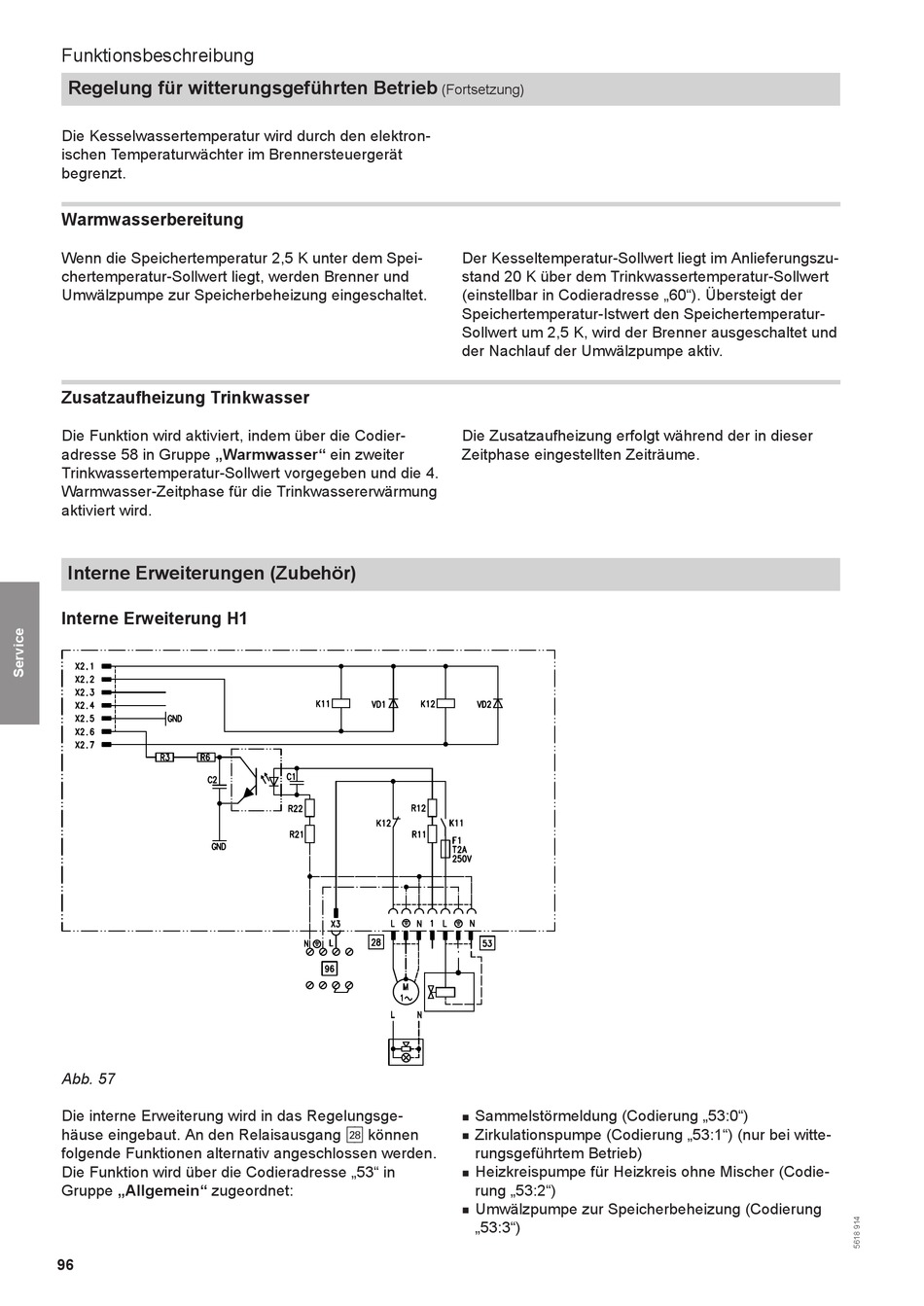

Abb. 57
Die interne Erweiterung wird in das Regelungsge-
häuse eingebaut. An den Relaisausgang
folgende Funktionen alternativ angeschlossen werden.
Die Funktion wird über die Codieradresse „53" in
Gruppe „Allgemein" zugeordnet:
96
(Fortsetzung)
Der Kesseltemperatur-Sollwert liegt im Anlieferungszu-
stand 20 K über dem Trinkwassertemperatur-Sollwert
(einstellbar in Codieradresse „60"). Übersteigt der
Speichertemperatur-Istwert den Speichertemperatur-
Sollwert um 2,5 K, wird der Brenner ausgeschaltet und
der Nachlauf der Umwälzpumpe aktiv.
Die Zusatzaufheizung erfolgt während der in dieser
Zeitphase eingestellten Zeiträume.
Sammelstörmeldung (Codierung „53:0")
■
können Zirkulationspumpe (Codierung „53:1") (nur bei witte-
sK
■
rungsgeführtem Betrieb)
Heizkreispumpe für Heizkreis ohne Mischer (Codie-
■
rung „53:2")
Umwälzpumpe zur Speicherbeheizung (Codierung
■
„53:3")
