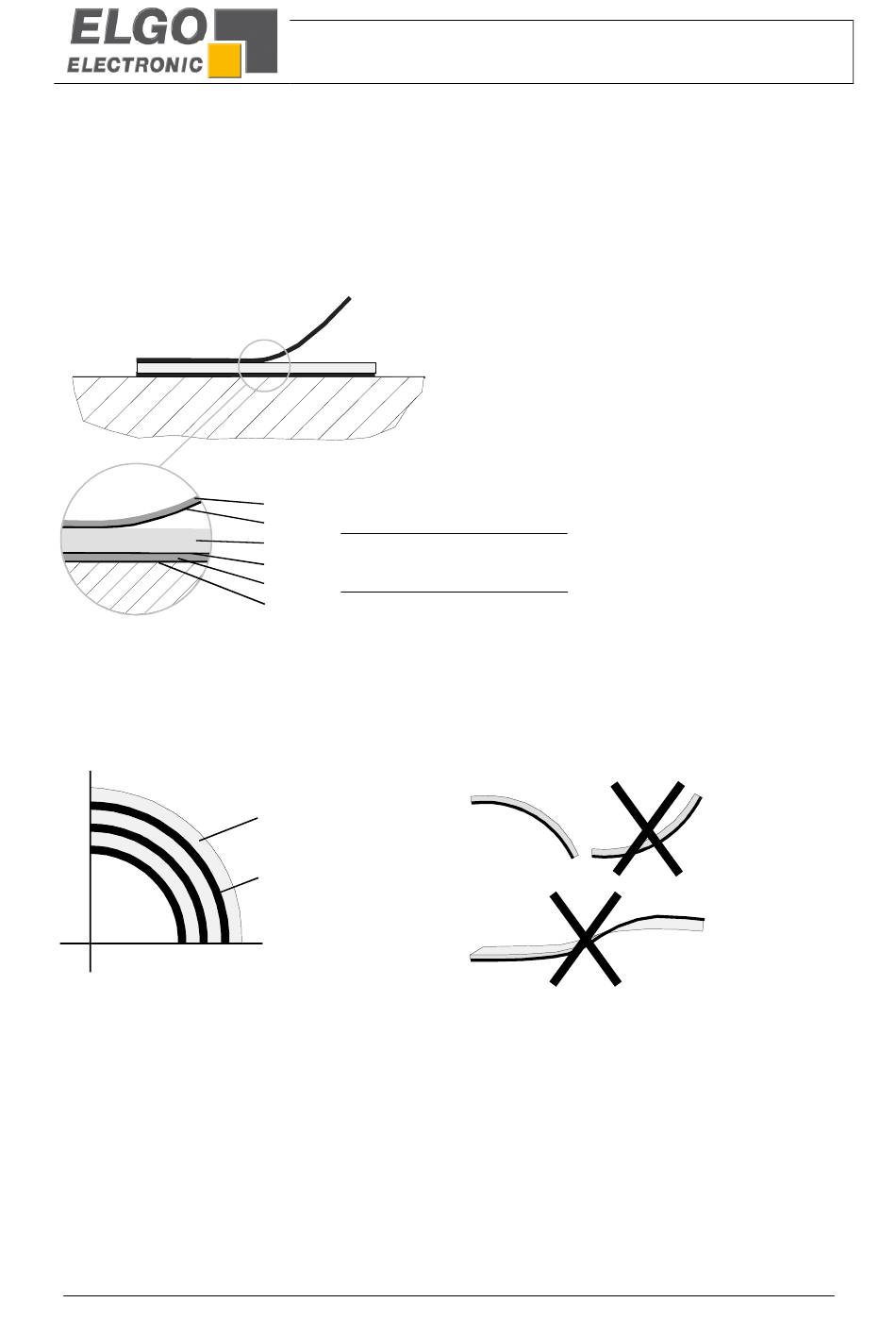

Das Magnetband besteht aus 3 Komponenten (siehe Abb. 1), einem magnetisierten, flexiblen Kunststoffband
(Pos. 3), welches werkseitig mit einem Stahlband (Pos. 5) verbunden ist und einem Abdeckband (Pos. 1),
welches zum Schutz des Kunststoffbandes dient.
Das Abdeckbandmuss zum mechanischen Schutz des Magnetbandes aufgeklebt werden. Zusätzlich schirmt es
das Magnetband vor extremen, externen magnetischen Einflüssen ab.
Für die komplette Verklebung zwischen den einzelnen Materialien wird ein spezielles Klebeband (Pos. 2, Pos.
4, Pos. 6) verwendet.
Sensorseite
Abbildung 1: Magnetbandbestandteile
7.1.1 Handhabung
Um Spannungen im Magnetband zu vermeiden, darf es nicht gesteckt, nicht verdreht oder mit dem
magnetisierten Kunststoffband nach innen gelagert oder gehandhabt werden (min. Krümmungsradius 150
mm).
Abbildung 6: Lagerung und Transport
Pos. 1 - Abdeckband
Pos. 2 - Klebeband
Pos. 3 - magnetisiertes Kunststoffband
Pos. 4 - Klebeband
Pos. 5 - Stahlband
Pos. 6 - Klebeband
magnetisiertes
Kunststoffband
Stahlband
werkseitig
miteinander
verbunden
14
