7. Optionen

7.1 Magnetband MB20-20-10-1-R

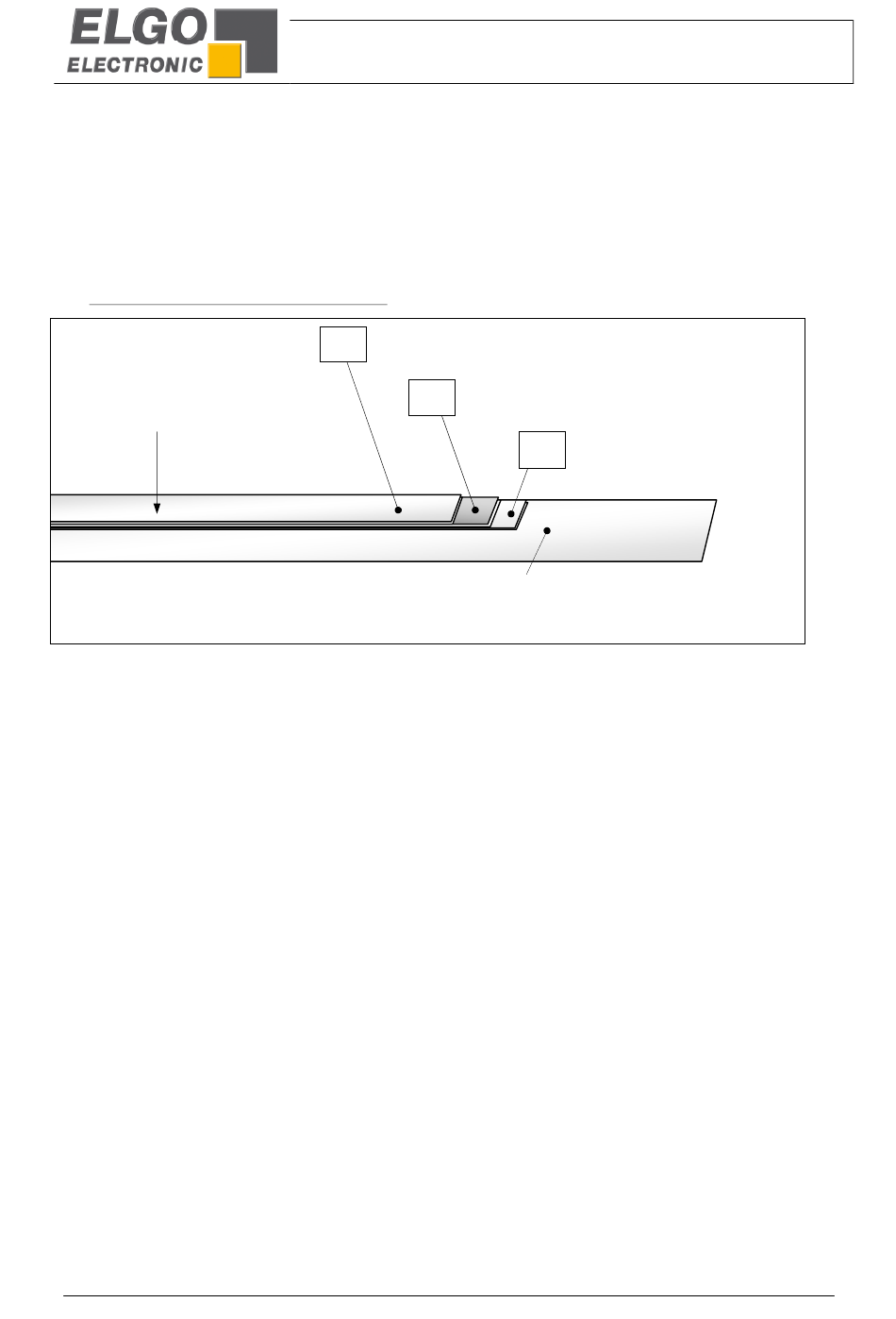

Aufbau des Magnetbands mit 3 Komponenten
Im Standardfall wird das Magnetband so wie hier beschrieben ausgeliefert.
Die Montage erfolgt hierbei durch Verklebung auf der jeweiligen Montagefläche.
Abtastseite
Dicke: A A A A + B B B B + C C C C = ca. 1,8 mm
Lieferbare Längen siehe Technische Daten
Das Standard ELGO- - - - Magnetband besteht aus drei Komponenten: Das Standard ELGO Das Standard ELGO Das Standard ELGO Magnetband besteht aus drei Komponenten: Magnetband besteht aus drei Komponenten: Magnetband besteht aus drei Komponenten:
A A A A Das magnetisierte, hochflexible Kunststoffband, unterseitig verbunden mit...
B B B B ... dem Rückschlussband, einem magnetisch leitenden, flexiblen Stahlband. Dieses Stahlband schützt
das Kunststoffband vor mechanischen Schäden und stellt gleichzeitig einen magnetischen Kurzschluss dar.
Dies erhöht entscheidend die Funktionssicherheit bei extremen magnetischen Einflüssen. A A A A und B B B B werden im
Standardfall bereits werksseitig verbunden, ein abweichender Bandaufbau für Sonderfälle ist ebenfalls möglich
(siehe Bestellcode).
C C C C Um die Flexibilität für Transport und Montage zu erhalten, wird ein magnetisch durchlässiges, bereits
mit Klebeband versehenes, Stahlband mitgeliefert. Es dient zum mechanischen Schutz für das Kunststoffband
und sollte nach der Montage auf das magnetische Kunststoffband aufgeklebt werden.
Magnetisch durchlässiges Abdeckband zum Schutz
C
(nicht für die Messung erforderlich)
Magnetisiertes Kunststoffband
A
(Magnetband)
Montagefläche (z.B. Maschinenbett)
13
Magnetisch leitendes Stahlband
B
(Rückschlussband)
