Inhaltszusammenfassung für Stocker KombiLine DWD Schott
- Seite 1 Montageanleitung KombiLine DWD Schott www.stocker-kaminsysteme.com...
-
Seite 2: Entdecken Sie Die Digitale Welt Von Stocker
PARTNER SEIT Entdecken Sie die digitale Welt von Stocker Wir haben uns den Wünschen und Bedürfnissen unserer Partner angepasst, ohne dabei unsere Kernkompetenzen aufzugeben: Individualität, Vielfalt, Qualität und persönliche Beratung Neben der bewährten Telefon-Hotline und unserem Vertriebsteam vor Ort steht Ihnen ab sofort eine neu gestaltete Website mit Partnerportal und nutzerfreundlichem Onlineshop zur Verfügung. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Hinweise Sicherheit Bemessungshinweis Verfügbare Größen Benötigtes Werkzeug Anwendungsbereich Einbaurichtung Einbau Allgemeine Sicherheitshinweise Wandschott - Öffnen der Wand - Zuschnitt (optional) - Einbau in die Wand - Rohrdurchführung - Abdichten und optische Abdeckung Variante Passivhausschott Variante Deckenschott - Zuschnitt (optional) - Einbringen in die Decke - Rohrdurchführung - Abdichtung und optische Abdeckung... -
Seite 4: Einbaubeispiel

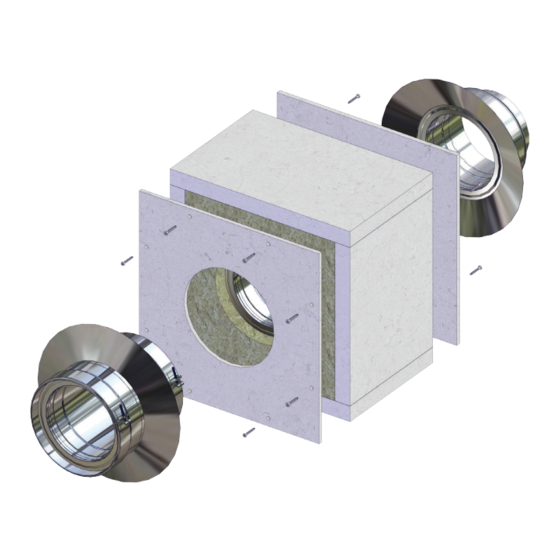

Einbaubeispiel Beispieldarstellung KombiLine DWD-Schott mit NiroLine DW 25 Rohr als Durchführung (Ansicht Außenseite) Einbauvarianten - Wand - Decke - Dach - Hängeschott - Passivhausschott... -
Seite 5: Allgemeine Gefahren Und Hinweise Auf Normen, Bauordnungen Und Sicherheitsbestimmungen
Vor genauer Abklärung aller Unklarheiten darf mit der Montage nicht begonnen werden! Die aktuellen Montageanleitungen zu allen Systemen finden Sie als Download auch auf unserer Homepage: www.stocker-kaminsysteme.com Sicherheit Es sind besonders bei Verbindungsleitungen die Abstände zu brennbaren Bauteilen laut ONR 28205 oder ÖNORM B 2331 und in der Steigleitung die Mindestabstände der jeweiligen Leistungserklärung einzuhalten. -
Seite 6: Verfügbare Größen
Möglichkeit, die maximale Baulänge des DWD-Schotts zu definieren ist der U-Wert der zu durchquerenden Wand. Dieser U-Wert muss größer oder gleich 0,09W/(m²K) sein, dann darf die Wand auch dicker sein. In diesem Fall muss die mögliche Länge von Stocker berechnet werden. ... -
Seite 7: Einbaurichtung
Einbau Decke: Wand: Dach: Vor dem Einbringen des Durchbruchs in Wand, Decke oder Dach ist mit dem Architekten oder anhand der Hauspläne abzuklären, wie und wo die tragenden Balken der Gebäudestruktur verlaufen und mit geeigneten elektronischen Suchgeräten nach Kabeln, Gas- und Wasserleitungen zu suchen. Vermeiden Sie Balken zu schwächen oder gar zu unterbrechen, denn das kann zu statischen Problemen der Gebäudestruktur mit hohen Sachschäden führen. -
Seite 8: Besondere Einbausituationen
0,09 W/(m²K) liegt. Ansonsten muss mit einem Abstand von 200 mm um das abgasführende Rohr gearbeitet werden. Das kann bei größeren Durchmessern einen Einsatz eines DWD-Schotts in Sondergröße erfordern. Bei großen Längenüberschreitungen ist eine Berechnung bei Stocker anzufragen. Das DWD-Schott kann auch teilweise oder auf ganzer Länge als Schalung in Betondecken einbetoniert werden. Die Feuchtigkeit aus dem Beton wird mit der Zeit von den Brandschutzplatten wieder abgegeben. -
Seite 9: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Bei Arbeiten in Höhen über 2 m und im Dachbereich ist auf das Anlegen von Sicherungs- und Haltesystemen zu achten. Die allgemeinen Sicherheitsvorschriften für den Arbeitsschutz sind jederzeit einzuhalten. Alle Werkzeuge und Komponenten sind während der Montage gegen Herabfallen zu sichern oder entsprechende Rückhalte- Auffangvorrichtungen zu installieren. -
Seite 10: Wandschott
Wandschott Schritt 1: Öffnen der Wand Zum Einbau des Standard DWD-Schotts ist mit einer Stichsäge, elektrischem Fuchsschwanzsäge oder einer Vibrationssäge eine Öffnung auszuschneiden, die umlaufend 5 mm größer ist, als das Außenmaß des DWD-Schotts. Zur Montage des DWD-Schotts muss im Bereich des Schotts die Innenverkleidung abgenommen werden oder dieser Bereich schon vorher offen gelassen werden. -
Seite 11: Einbau In Die Wand
Dampfsperrenfolie außen an der Dampfsperre verkleben. Zur Sicherheit kann man mit diesen Klebebändern auch noch die Verbindung zum DWD-Schott nachdichten, um doppelte Sicherheit zu haben. 2) Die zweite Möglichkeit besteht mit den Stocker Completeline Dichtecken. Siehe separate Montageanleitung CompleteLine Dichtecken & Dichtmanschetten. -
Seite 12: Rohrdurchführung
Schritt 4: Rohrdurchführung Das Abgasrohr (Beispiel NiroLine DW 25) durch das DWD- Schott schieben. Wenn das Kaminrohr durch das DWD-Schott montiert wurde, muss nun der Zwischenraum zwischen innerer 50 mm dicken Isolierplatte und dem Kaminrohr satt mit der im Beutel beigepackten Stopfwolle abgestopft werden. -
Seite 13: Abdichten Und Optische Abdeckung
Schritt 5: Abdichten und optische Abdeckung Der Ringspalt zwischen Abgasrohr und DWD-Schott kann mit Brandschutzsilikon abgedichtet werden und eine Wandrosette oder Wandblende zur optischen Abdeckung verwendet werden. An der Außenseite muss der Ringspalt zwischen DWD-Schott und DW Abgasanlage mit Brandschutzsilikon oder der optionalen Dichtmanschette (siehe eigene Montageanleitung der Dichtmanschette) gegen das Eindringen von Regenwasser abgedichtet werden. -
Seite 14: Variante Passivhausschott
Dampfsperrenfolie außen an der Dampfsperre verkleben. Zur Sicherheit kann man mit diesen Klebebändern auch noch die Verbindung zum DWD-Schott nachdichten, um doppelte Sicherheit zu haben. 2) Die zweite Möglichkeit besteht mit den Stocker Completeline Dichtecken. Siehe separate Montageanleitung CompleteLine Dichtecken & Dichtmanschetten. -
Seite 15: Variante Deckenschott
Variante Deckenschott HINWEIS: Vor dem Anbohren oder Ansägen von Wänden oder Decken ist die angezeichnete Einbaustelle auf Stromkabel, Gas und Wasserleitungen usw. abzusuchen. Zum Einbau des Standard DWD-Schotts ist mit einer Stichsäge, elektrischem Fuchsschwanzsäge oder einer Vibrationsäge eine Öffnung auszuschneiden, die umlaufend 5 mm größer ist, als das Außenmaß... -
Seite 16: Abdichtung Und Optische Abdeckung
Abdichtung und optische Abdeckung Der Ringspalt oben und unten zwischen Abgasrohr und DWD- Schott kann mit Brandschutzsilikon abgedichtet werden und eine Wandrosette oder Wandblende zur optischen Abdeckung verwendet werden. Das DWD-Schott kann oben und unten mit nicht brennbaren Materialien wie Edelstahlblenden verblendet werden. -
Seite 17: Variante Dachschott
Beim Einbau in Dächern ist das DWD-Schott durch alle brennbaren Bauteile durchzuführen. Es dürfen keine Dachlatten über das DWD-Schott geführt werden! Regenschutzfolien müssen außen am DWD-Schott mit den Stocker CompleteLine Dichtecken oder der Stocker CompleteLine Dichtmanschette angeklebt werden (Oberfläche vorher mit Haftgrund/Primer... -
Seite 18: Variante Hängeschott
heiße Luft aus dem Spalt entweichen kann! Die Dachdurchführung montieren. ACHTUNG: diese darf nicht abgestopft werden, da ansonsten die Hinterlüftung der Dachfläche nicht mehr sichergestellt ist. Optional kann die Dacheinfassung auch vor Ort durch den Spengler gemacht werden. Regenkragen mit Abstand zur Dachdurchführung montieren (siehe Montageanleitung NiroLine DW 25) und am Hochzug abdichten. -
Seite 19: Zulassung
III 51-1.7.4-40/19 23.09.2019 Z-7.4-3409 23. September 2019 23. September 2024 Stocker KaminSysteme H. Stocker GmbH Sebastian-Kneipp-Weg 27 6020 INNSBRUCK ÖSTERREICH Wand-, Dach- und Deckendurchführungen von Schornsteinen, Abgasleitungen und Verbindungsstücken durch Bauteile aus brennbaren Baustoffen Der oben genannte Regelungsgegenstand wird hiermit allgemein bauaufsichtlich zugelassen/genehmigt. - Seite 20 H. Stocker GmbH, Sellrainer Straße 1, 6175 Kematen in Tirol Tel.: +43 512 28 88 81, Fax: +43 512 28 88 81 - 10 Art. Nr.: 35100 office@stocker-kaminsysteme.com, www.stocker-kaminsysteme.com Version: 12 / 2020...
