VF 600
1
2
3
5
4
7. Hauptantrieb VF 608- -616

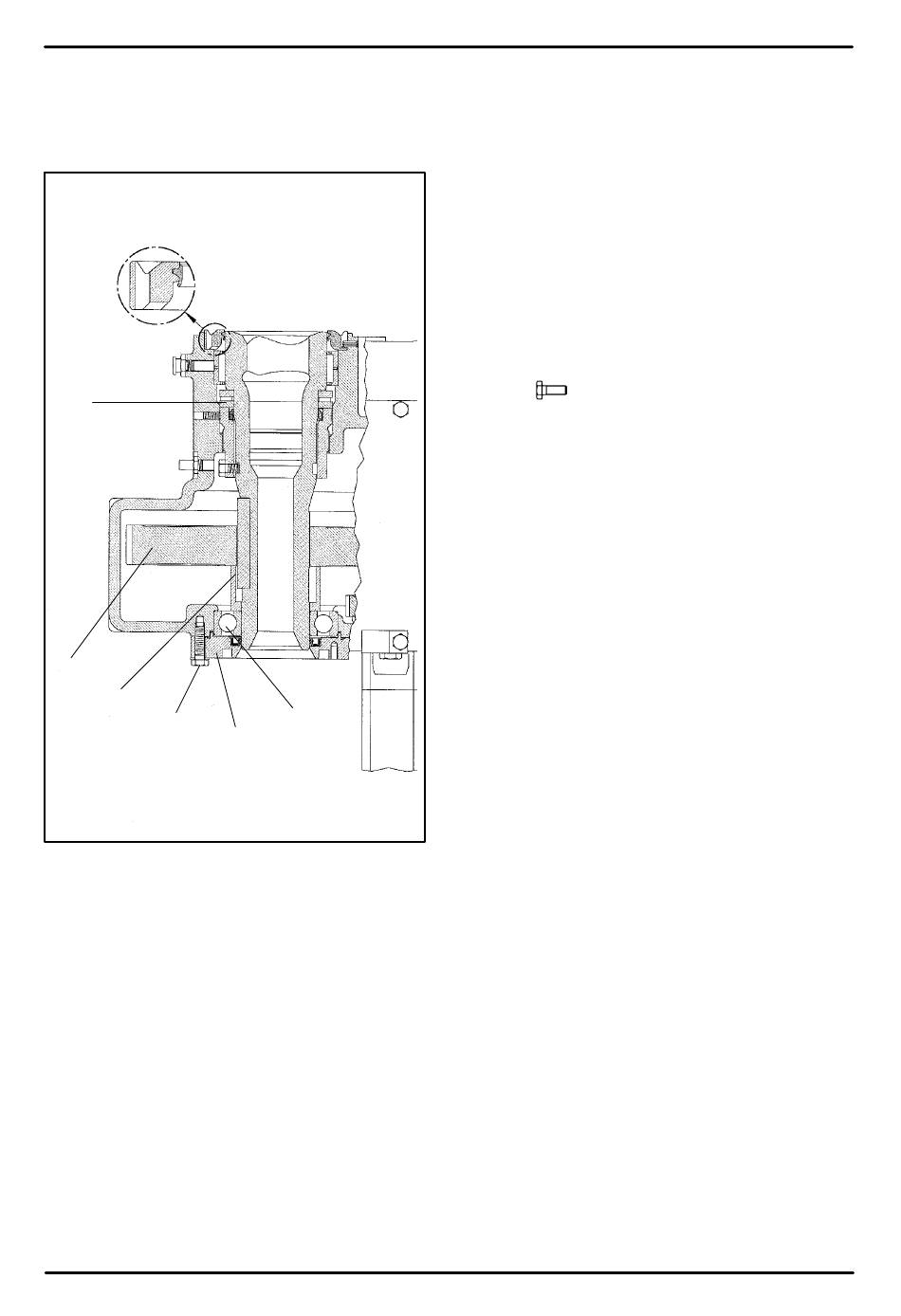

7.3 Zahnrad an der Pumpenwel-
le mit Lagerung unten aus-
bauen
1. Vakuumpumpe ausbauen (siehe17.10).
2. Pumpenwelle ausbauen (siehe 7.1).
3. Wasserabscheider ausbauen
(siehe 17.15).
4. Zwischenradstufe ausbauen (siehe 7.5).
5. Zahnrad (1) herausnehmen.
6. Distanzhülse (2) ausbauen.
7. 3 (3) entfernen.
8. Flansch (4) abnehmen.
9. Kugellager (5) nach unten herausschla-
gen.
!
Achtung:
-- Zahnrad (1) zentrisch einlegen und
Pumpenwelle auf Anschlag einbauen
-- Höheneinstellung der Pumpenwelle
prüfen/nachstellen (siehe 4.2)
7 - - 3
