VF 600
3
vorstehende Dichtung entfernen
1
2
7
6
5
4
8
9
6. Förderwerk VF 620- -634

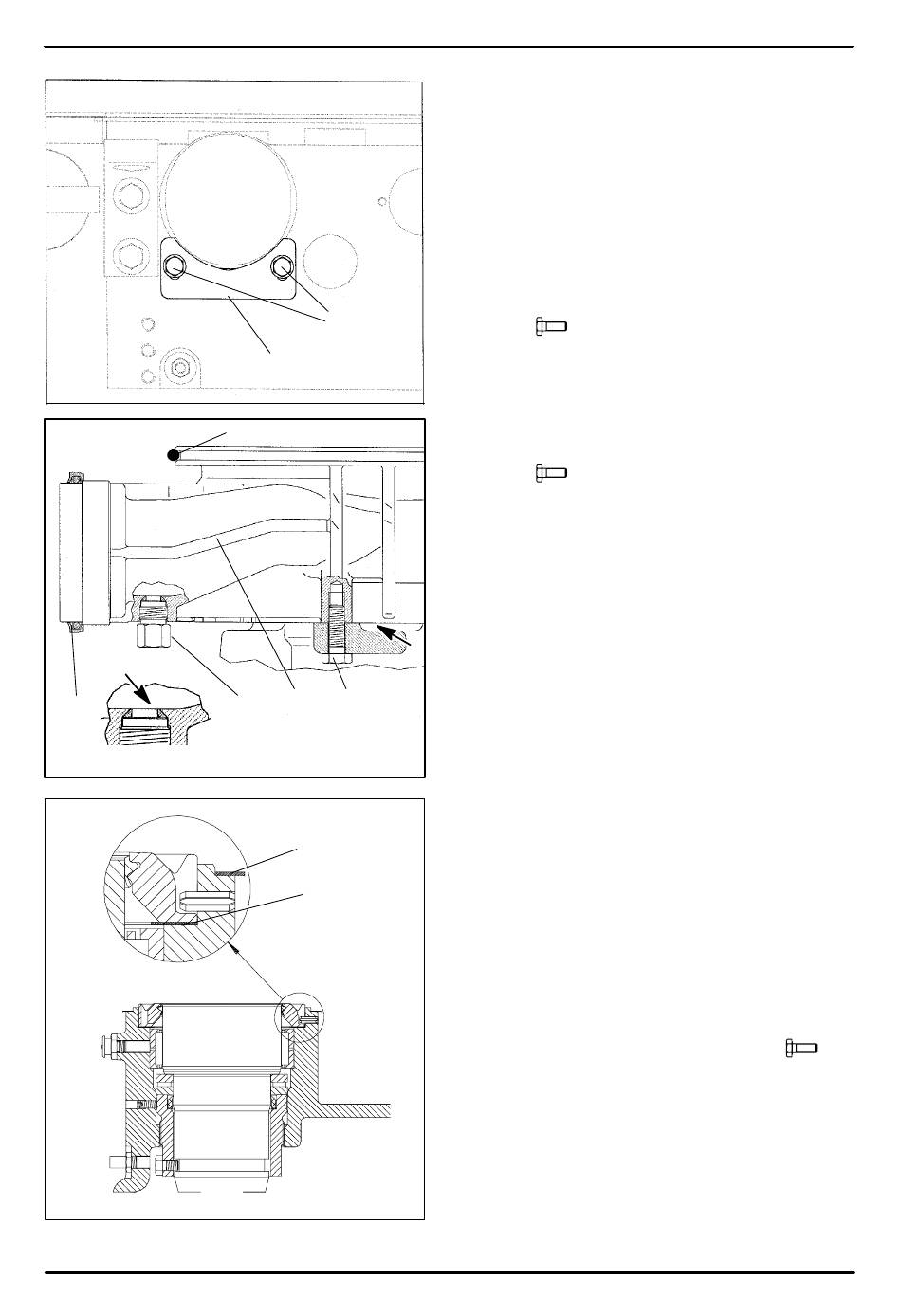

6.5 Pumpengehäuse tauschen
1. Fronthaube öffnen (siehe 3.1).
2. Deckel hinten öffnen (siehe 3.6).
3. Abdrehmotor ausbauen (siehe 13.1).
4. Vakuumschieberantrieb ausbauen
(siehe 6.3).
5. Stecker am Referenzschalter für den Va-
kuumschieber abschrauben (siehe 6.2).
6. 2 (1) unter dem Auslauf lösen.
Stützblech (2) nach unten schieben.
7.
8. Verschlußstopfen (4) oder Drucksensor im
Auslauf ausbauen.
9. Dichtung (3) am Auslauf entfernen.
10. 4 (6) herausdrehen.
11. Verbindungsrohr zum Wasserabscheider
lösen und nach unten schieben.
12. Pumpengehäuse (5) hochdrücken (Pfeil).
13. Pumpengehäuse (5) nach oben, linksdre-
hend herausheben.
!
Achtung:
-- Wenn vorhanden, Ausgleichsscheiben
(8, 9) wieder einlegen
Funktion: Zentrierung des Auslaufs am
Pumpengehäuse zur Bohrung im Ma-
schinengestell (± 0,2 mm)
-- Einbaulage der Ausgleichsscheibe (8)
Markierung "A" nach oben und in Rich-
tung Auslauf
-- Beim Zusamenbau O--Ring (7) einfet-
ten, bzw. scharfe Kanten am Ständer-
blech runden
-- Richtige Stellung axial und radial vom
Verbindungsrohr zum Wasserabschei-
der prüfen, da sonst Vakuumleckage
möglich ist
-- Vor dem Festziehen der 4
Schwenkgehäuse schliessen (Zentrie-
rug)
-- Neue Dichtung (3) am Auslauf ein-
bauen (Montagewerkzeug Nr. 890531)
(6)
6 - - 5
