handtmann VF 608 plus Montagehandbuch Seite 46

6. Förderwerk VF 620- -634
1
2
3
Loctite 221
6 - - 4
Höheneinstellung nachstellen
ab Masch.- -Nr. 16646- -
14. Fronthaube/Getriebe öffnen
(siehe 3.1, 8.1).
15. Auflageflächen Rotor zur Pumpenwelle
reinigen.
16. Rotor ohne Dichtung einbauen.
17. (1) am Stellring lösen.
18. Höheneinstellung durch Verdrehen des
Stellrings (2) im Uhrzeigersinn tiefer stel-
len.
Durch leichte Schläge mit dem Gummi-
hammer sicherstellen, daß die Pumpen-
welle unten ist.

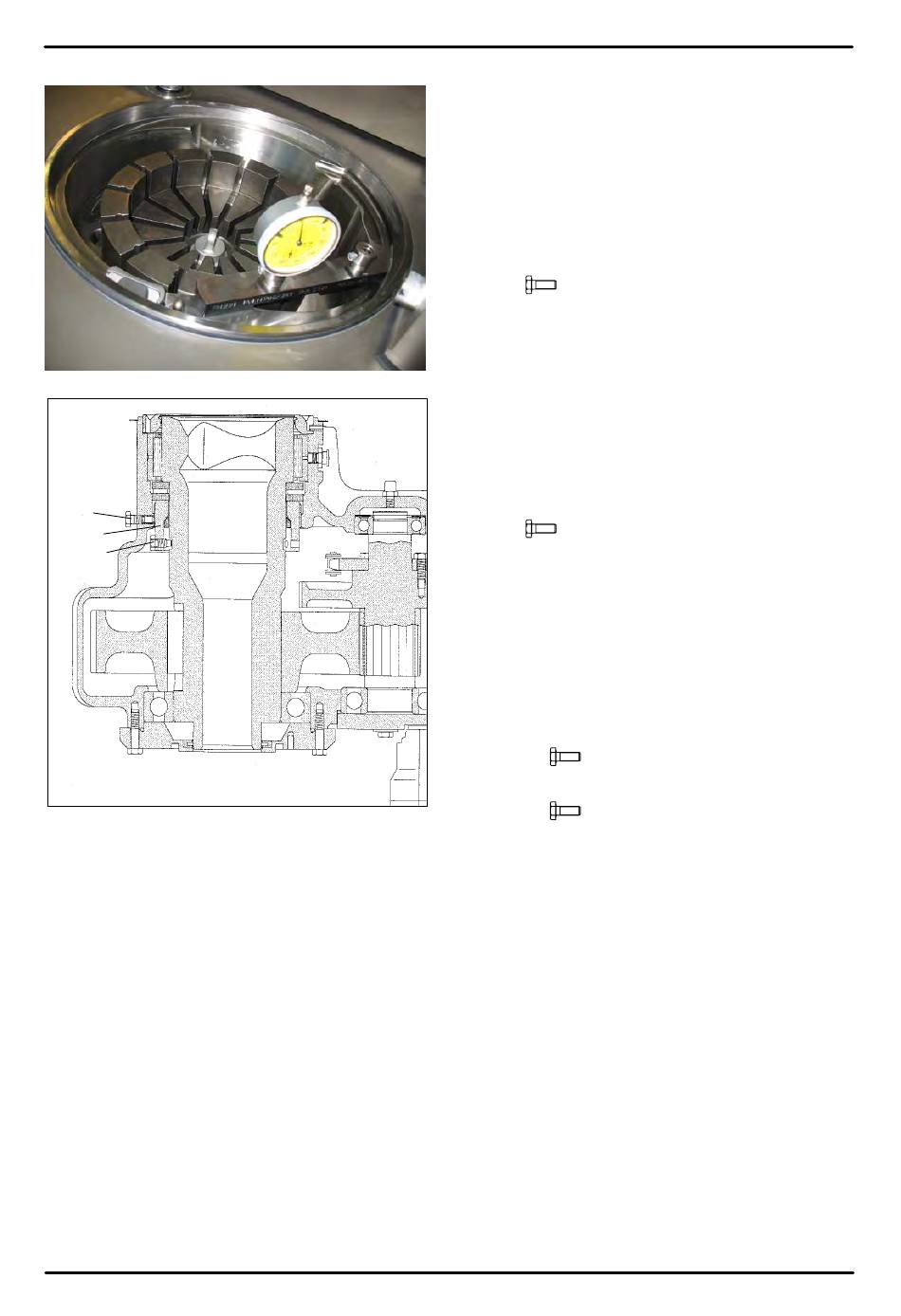

19. Meßuhr am Rotor ansetzen (siehe Bild).
Am Stellring (2) wieder hochdrehen bis der
Rotor 0,02 mm nach oben kommt.
20. (1) am Stellring festziehen (Einstel-
lung kann sich ändern, ggf. neu einstel-
len).
21. Spalt 0,02 ±0,01 mm prüfen.
(siehe Punkt 2)
22. Spalt min. 0,04 mm prüfen.
(siehe Punkt 3)
!
Achtung:
-- (3) muss zur Getriebeöffnung
stehen, ggf. versetzen
-- (3) mit Loctite 221 sichern
VF 600
