7. Hauptantrieb VF 608- -616
Loctite 221
7
6
5
1
2
3
4

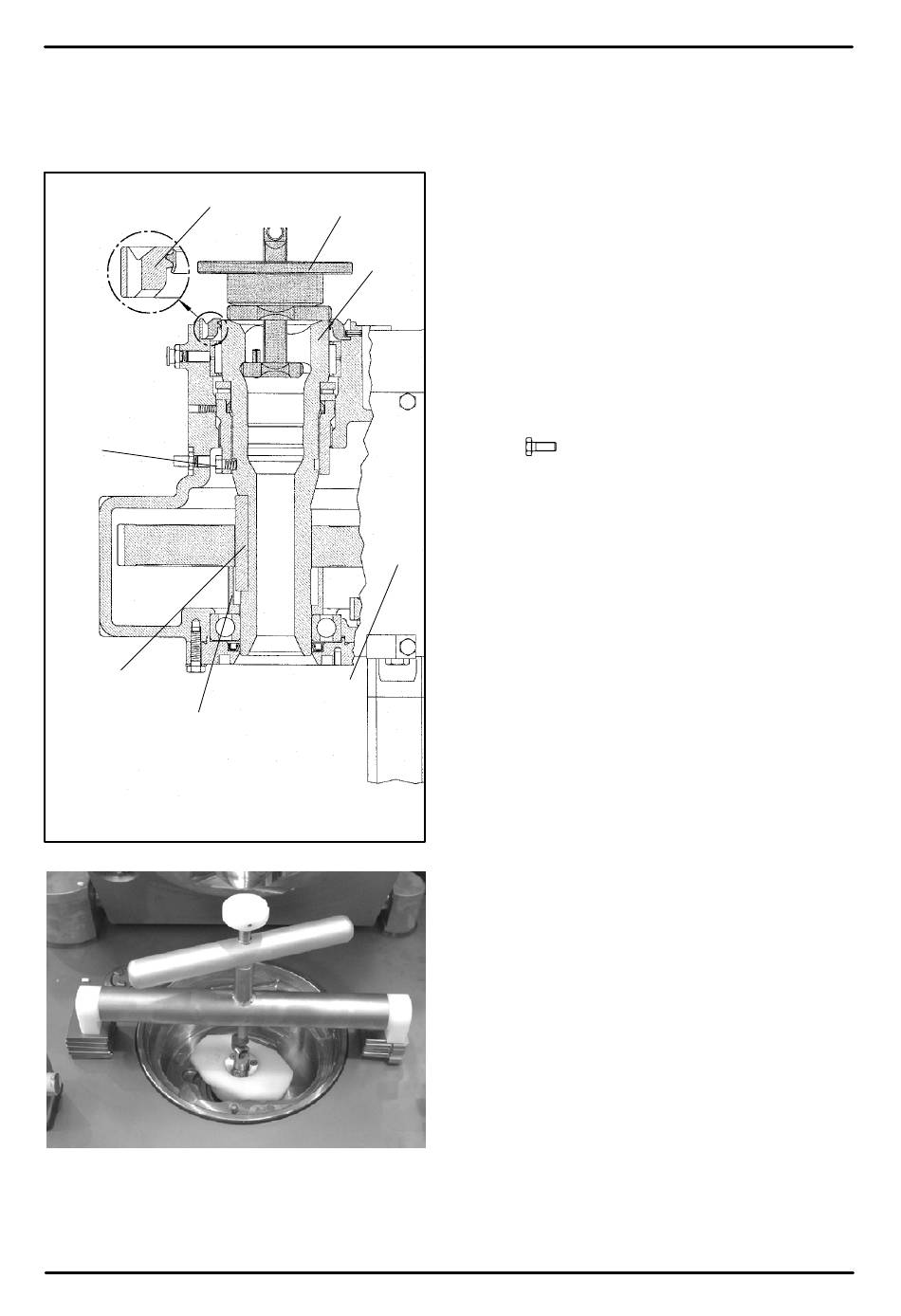

7. Hauptantrieb VF 608- -616
7.1 Pumpenwelle
Dichtung tauschen
1. Fronthaube öffnen (siehe 3.1).
2. Getriebedeckel (4) mit Vakuumschlauch-
halterung abschrauben.
3. Paßfeder (6) vom grossen Zahnrad zur
Getriebeöffnung drehen.
4. Auffangbehälter für ca. 2 l Getriebeöl unter
Wasserabscheider stellen.
5. (7) aus der Nute herausdrehen.
6. Ausziehwerkzeug (2) in die Pumpenwelle
stecken, 60 Grad drehen.
7. Pumpenwelle (3) mit Rotoraushebevor-
richtung herausziehen (Unterlage siehe
Bild).
8. Dichtung (1) tauschen.
!
Achtung:
-- Dichtung (1) lagerichtig einsetzen
--> kurze Seite nach oben (siehe De-
tailskizze), ggf. Schrauben des Pum-
pengehäuses lösen und nach dem Ein-
bau der Pumpenwelle anziehen
(siehe 4.3 4.3 )
-- Distanzring (5) zentrisch ausrichten
-- Pumpenwelle auf Anschlag einbauen
-- Höheneinstellung der Pumpenwelle
prüfen/nachstellen (siehe 4.2)
ausbauen,
