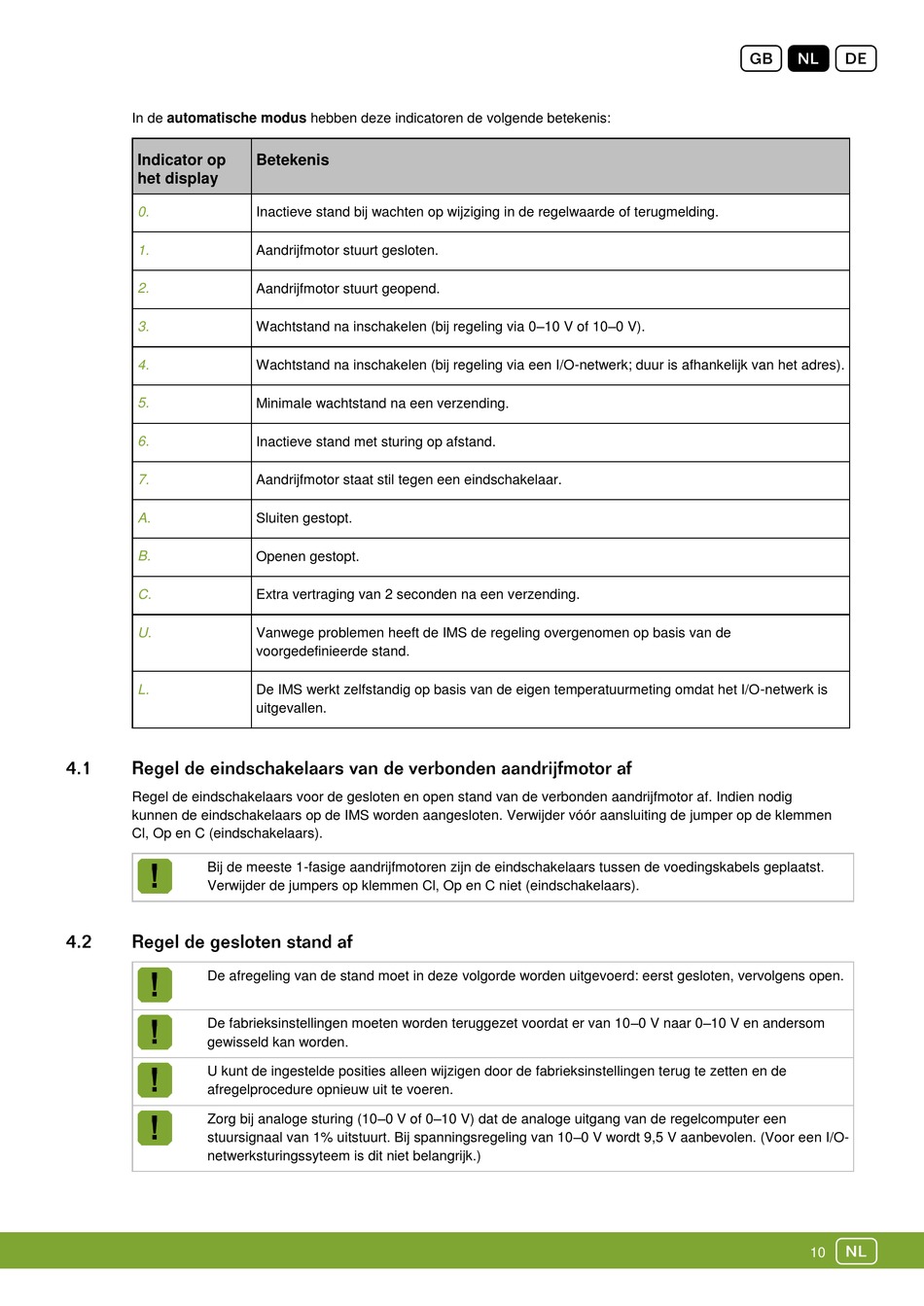

In de automatische modus hebben deze indicatoren de volgende betekenis:
Indicator op Betekenis
het display
0. Inactieve stand bij wachten op wijziging in de regelwaarde of terugmelding.
1.
Aandrijfmotor stuurt gesloten.
2. Aandrijfmotor stuurt geopend.
3. Wachtstand na inschakelen (bij regeling via 0–10 V of 10–0 V).
4. Wachtstand na inschakelen (bij regeling via een I/O-netwerk; duur is afhankelijk van het adres).
5. Minimale wachtstand na een verzending.
6. Inactieve stand met sturing op afstand.
7. Aandrijfmotor staat stil tegen een eindschakelaar.
A. Sluiten gestopt.
B. Openen gestopt.
C. Extra vertraging van 2 seconden na een verzending.
U. Vanwege problemen heeft de IMS de regeling overgenomen op basis van de
voorgedefinieerde stand.
L. De IMS werkt zelfstandig op basis van de eigen temperatuurmeting omdat het I/O-netwerk is
uitgevallen.
Regel de eindschakelaars voor de gesloten en open stand van de verbonden aandrijfmotor af. Indien nodig
kunnen de eindschakelaars op de IMS worden aangesloten. Verwijder vóór aansluiting de jumper op de klemmen
Cl, Op en C (eindschakelaars).
Bij de meeste 1-fasige aandrijfmotoren zijn de eindschakelaars tussen de voedingskabels geplaatst.
Verwijder de jumpers op klemmen Cl, Op en C niet (eindschakelaars).
De afregeling van de stand moet in deze volgorde worden uitgevoerd: eerst gesloten, vervolgens open.
De fabrieksinstellingen moeten worden teruggezet voordat er van 10–0 V naar 0–10 V en andersom
gewisseld kan worden.
U kunt de ingestelde posities alleen wijzigen door de fabrieksinstellingen terug te zetten en de
afregelprocedure opnieuw uit te voeren.
Zorg bij analoge sturing (10–0 V of 0–10 V) dat de analoge uitgang van de regelcomputer een
stuursignaal van 1% uitstuurt. Bij spanningsregeling van 10–0 V wordt 9,5 V aanbevolen. (Voor een I/O-
netwerksturingssyteem is dit niet belangrijk.)
