Inhaltszusammenfassung für Fancom IVM-Touch
- Seite 2 Service der zuständigen Fancom-Niederlassung auf. Sollten Sie ungeachtet der Sorgfalt, mit der die Anleitung verfasst worden ist, einen Fehler darin entdecken, bitten wir Sie, Fancom B.V. darüber schriftlich zu informieren. Fancom B.V., PO Box 7131, 5980 AC Panningen (the Netherlands).
- Seite 3 Wartung ............................17 Alarme ............................17 Zusatzoptionen ..........................18 Technische Daten ............................. 19 Innerer IVM-Touch 24 V AC ......................20 Innerer IVM-Touch 230 V AC ....................... 22 Anhänge ..............................25 Anhang: Anschlussschaltbild TRIAC 6A ..................25 Anhang: Anschlussschaltbild TRIAC 10A ..................26 Anhang: Anschlussschaltbild TRIAC 2T10A .................
- Seite 4 Warnung vor einer Gefahr für Menschen oder Tiere. Gefahr von elektrischem Schlag. Gefahr für Mensch und Tier. Beispiel für eine praktische Anwendung der beschriebenen Funktion. Berechnungsbeispiel. Wenden Sie sich bei Fragen und für Hilfe an das Fancom Sales & Service Center in Ihrer Nähe.
- Seite 5 Alle Drähte anschließen und vor dem Anlegen von Strom überprüfen. Fehlerhafte Anschlüsse können irreparable Schäden verursachen. Stellen Sie sicher, dass der IVM-Touch entsprechend den Vorschriften gut und sicher geerdet ist. Platzieren Sie den IVM-Touch nicht an Stellen, an denen er unmittelbaren Wettereinflüssen ausgesetzt ist (in der Sonne oder an Stellen mit stark ansteigender Temperatur usw.).
- Seite 6 Klimaregler IVM-Touch Ventilator Der IVM-Touch regelt einen Fancom-Ventilator und kann auch eine Fancom-Drosselklappe regeln. Der IVM- Touch ist mit dem Fancom-Klimaregler über ein E/A-Netzwerk verbunden. Der erforderliche Lüftungsprozentsatz kann in einem Fancom-Klimaregler bestimmt werden. Dieser Lüftungsprozentsatz kann auf der richtungsempfindlichen Drehungsrückmeldung (RDRM) basieren. Der Ventilator ist mit dem IVM-Touch verbunden (mit dem IVM-Touch 230 V 2T10 können zwei Ventilatoren unabhängig voneinander gesteuert...
- Seite 7 Den IVM-Touch nicht in feuchten und/oder staubigen Räumen und keinesfalls in dem Raum montieren, in dem sich die Tiere befinden. Den IVM-Touch auf einer festen Unterlage in einer Höhe montieren, bei der Sie den IVM-Touch bequem bedienen können (Augenhöhe). Die Kabelverschraubung und Verkabelung sollten unten...
- Seite 8 24 V AC" Seite 20 oder Absatz "Innerer IVM-Touch 230 V AC" Seite 22). Schließen Sie den IVM-Touch an den Ventilator an (siehe Absatz "Innerer IVM-Touch 24 V AC" Seite 20 oder Absatz "Innerer IVM-Touch 230 V AC" Seite 22).
- Seite 9 Der IVM-Touch sollte mit einem passenden Doppelpolschalter abgeschaltet werden können, auf den leicht zugegriffen werden kann. Den IVM-Touch mit einer Gruppe aus dem Hauptverteiler verbinden und die Kabel in separaten Kabelkanälen montieren. Die Länge der Signalleitungen so weit wie möglich begrenzen; das Kreuzen von Leitungen mit hoher/niedriger Spannung vermeiden.
- Seite 10 Legen Sie die erforderliche E/A-Adresse mit fest. Tippen Sie zum Bestätigen auf Wenn der IVM-Touch die erste oder letzte Einheit auf dem E/A-Netz ist, stellen Sie den DIP- Schalter für den Abschlusswiderstand auf der ICM-Platine auf EIN. Legen Sie die Lüftungssteuerung wie folgt fest: Gehen Sie auf das Menü...
- Seite 11 Legen Sie den erforderlichen Regelungstyp mit fest. Siehe Abschnitt "Innerer IVM-Touch 24 V AC" Seite 20 oder siehe Abschnitt "Innerer IVM-Touch 230 V AC" Seite 22 für mögliche Einstellungen. Tippen Sie zum Bestätigen auf Stellen Sie den Einheitentyp wie folgt ein: Gehen Sie auf das Menü...
- Seite 12 Warten Sie, bis der folgende Bildschirm angezeigt wird: Wenn die Anpassung nicht erfolgreich war, wird der folgende Bildschirm angezeigt: Die häufigste Ursache besteht darin, dass der IVM-Touch keine oder zu wenige Intervalle gemessen hat. Überprüfen Sie den RDRM-Fühler und wiederholen Sie das Anpassungsverfahren.
- Seite 13 Steuerung nur die installierten Komponenten angezeigt werden. Legen Sie die Triac-Einstellungen wie folgt fest: Gehen Sie auf das Menü Installation (siehe "Arbeiten mit dem IVM-Touch" Seite 14). Blättern Sie nach unten zum Triac-Menü. Tippen Sie auf . Der Anpassungsbildschirm wird angezeigt.
- Seite 14 Wenn der IVM-Touch über ein Regelungssignal (10 - 0 V DC oder 0 - 10 V DC) geregelt werden soll, legen Sie für die E/A-Adresse den Wert 0 fest. Legen Sie die Einstellungen für die analoge Regelung wie folgt fest: Gehen Sie auf das Menü...
- Seite 15 Jeder angeschlossene Eingang/Ausgang des IVM-Touch verfügt für das E/A-Netzwerk über eine eindeutige Adresse. So stellen Sie die E/A-Adressen im Klimaregler ein: Eingang/Ausgang im E/A- IVM-Touch-Adresse. Laufnummer Netzwerk “IVM-Touch-Adresse”. 1 Analogeingang 1 (Temperatur) “IVM-Touch-Adresse”. 2 Analogeingang 2 (z. B. RF) “IVM-Touch-Adresse”. 1 Relaisausgang 1 “IVM-Touch-Adresse”.
- Seite 16 Es gibt zwei Optionen zur Regelung der Drehzahl der Ventilatoren. Die Drehzahl basiert entweder auf dem Temperaturfühler im IVM-Touch oder auf einem analogen Sollwert, der im Klimaregler eingestellt wird. Stellen Sie die roten und weißen DIP-Schalter auf der ICM-Platine so ein, dass Sie die bevorzugte Option angeben.

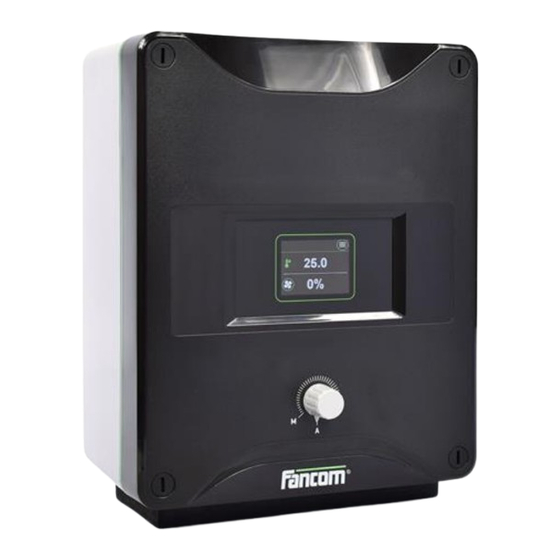

- Seite 17 Dieses Kapitel enthält Beschreibungen zu den Hauptkomponenten und zum Betrieb des IVM-Touch. Der IVM-Touch kann über den Touchscreen bedient werden. Touchscreen Drehknopf Manuell / Automatik Schalter Manuell / Aus / Automatik (nur bei IVM-Touch 230 V und 2T10-Modellen)
- Seite 18 Tippen Sie , um das Menü Installation zu verlassen und gehen Sie auf das Menü Benutzer. Arbeitsbereich: Zeigt die Einstellungen im Benutzer- oder Installationsmenü des IVM-Touch an. Steuerungsschaltflächen: Bietet Schaltflächen zum Eingeben und Bestätigen von Werten. Bestätigen Wert erhöhen Wert verringern...
- Seite 19 Funktionsweise des Ventilators und der Drosselklappe zu bestimmen (siehe nachfolgende Tabelle). Der Schalter ist nur bei IVM-Touch 230 V-Modellen verfügbar. Die IVM-Touch 230V 2T10 verfügt über zwei Schalter, je einen für jeden Triac-Ausgang. Bei unabhängigem Gebrauch reagiert der zweite Triac-Ausgang nicht auf den Drehknopf, kann aber über den Klimaregler gesteuert werden (in diesem Fall funktioniert der Schalter normal).
- Seite 20 RDRM defekt. Stromausfallmodus. Speicher defekt. Gehen Sie wie folgt vor, um auf Werkseinstellungen zurückzusetzen: Stellen Sie das IVM-Touch auf manuelle Steuerung. Stellen Sie die E/A-Netzwerkadresse 5x auf 0. Das IVM-Touch startet unter Werkseinstellungen neu. Wenn mehrere Alarme auftreten, wird eine Kombination der Alarmanzeigen angezeigt, z. B. Backup- Alarm + DSR defekt.
- Seite 21 Der IVM-Touch ist mit dem Fancom-Klimaregler verbunden. Als zusätzliche Option kann das IVM-Touch Informationen auch direkt über den Klimaregler anzeigen. Anzeige der aktuellen Tagesnummer Anzeige des Relaisstatus (Heizung/Kühlung) Anzeige der Stalltemperatur Das IVM-Touch kann auch die folgenden Alarmmeldungen anzeigen: ...
- Seite 22 IVM-Touch 230 V (T6 / T10 / 2T10) Stromversorgung Netzspannung 200 V AC (-10 %) bis 240 V AC (+10 %) Netzfrequenz 50/60 Hz Max. Leistungsaufnahme 8 VA Sicherungselektronik T2Amp Triac-Module (T6/T10/2T10 Ventilatorsteuerung) Min. Last 0,5 Amp Max. Last 6 Amp / 10 Amp / 2 x 10 Amp...
- Seite 23 Umgebungsbedingungen 0 C bis +40 C Betriebstemperaturbereich -10 C bis +50 C Lagertemperaturbereich Relative Luftfeuchte < 95%, nicht kondensierend E/A-Netzwerk Möglichkeit der Kommunikation über das I/O-Netzwerk. Mit dem E/A-Netzwerk können ein Steuercomputer und bis zu 31 Netzwerkmodule verbunden werden. Jedes angeschlossene Netzwerkmodul verfügt über eine eindeutige Adresse.
- Seite 24 Print ICM 24V AC-Platine Beschriftu CentralFlow EasyFlow (I- NatuFlow ProFlow ProFlow ng auf Ventilator) (herkömmlich) Platine Analog in 1 Temperatur/Sollw Temperatur/Sollw Temperatur/Sollw Temperatur/Sollw Temperatur/Sollw Analog in 2 - Analog out Regelklappe iFan Regelklappe Regelklappe Regelklappe Analog out Ventilator 10 - 0 V Ventilator 10 - 0 V Ventilator 10 - 0 V Digital in RTTM RDRM-Feedback...
- Seite 25 Touchscreen Drehknopf Manuell / Automatik Schalter Manuell / Aus / Automatik Triac-Platine ICM 230 V-Platine Print ICM 230 V AC-Platine...
- Seite 26 Triac T10-Platine Triac T6-Platine...
- Seite 27 Beschriftu EasyFlow DirectFan NatuFlow ProFlow ProFlow ng auf (herkömmlich) Platine ICM 230 V-Platine Analog in 1 Temperatur/Sollw Temperatur/Sollw Temperatur/Sollw Temperatur/Sollw Temperatur/Sollw Analog in 2 - Analog out Regelklappe Regelklappe Regelklappe Analog out Digital in RTTM RDRM-Feedback RDRM-Feedback RDRM-Feedback RDRM-Feedback E/A-Netzwerk E/A-Netzwerk E/A-Netzwerk E/A-Netzwerk...
- Seite 31 Hersteller: Fancom B.V. Adresse: Industrieterrein 34 Ort: Panningen (the Netherlands) Erklärt hiermit, dass der: IVM-Touch Die Bestimmungen erfüllt von: Niederspannungsrichtlinie 2014/35/EU gemäß NEN-EN-IEC 61010-1: 2010 EMV-Richtlinie 2014/30/EU Emissionen gemäß NEN-EN-IEC 61326-1: 2013 Immunität gemäß NEN-EN-IEC 61326-1: 2013 Ort: Panningen Datum: 08-02-2019...
