TEHNISKĀ INFORMĀCIJA

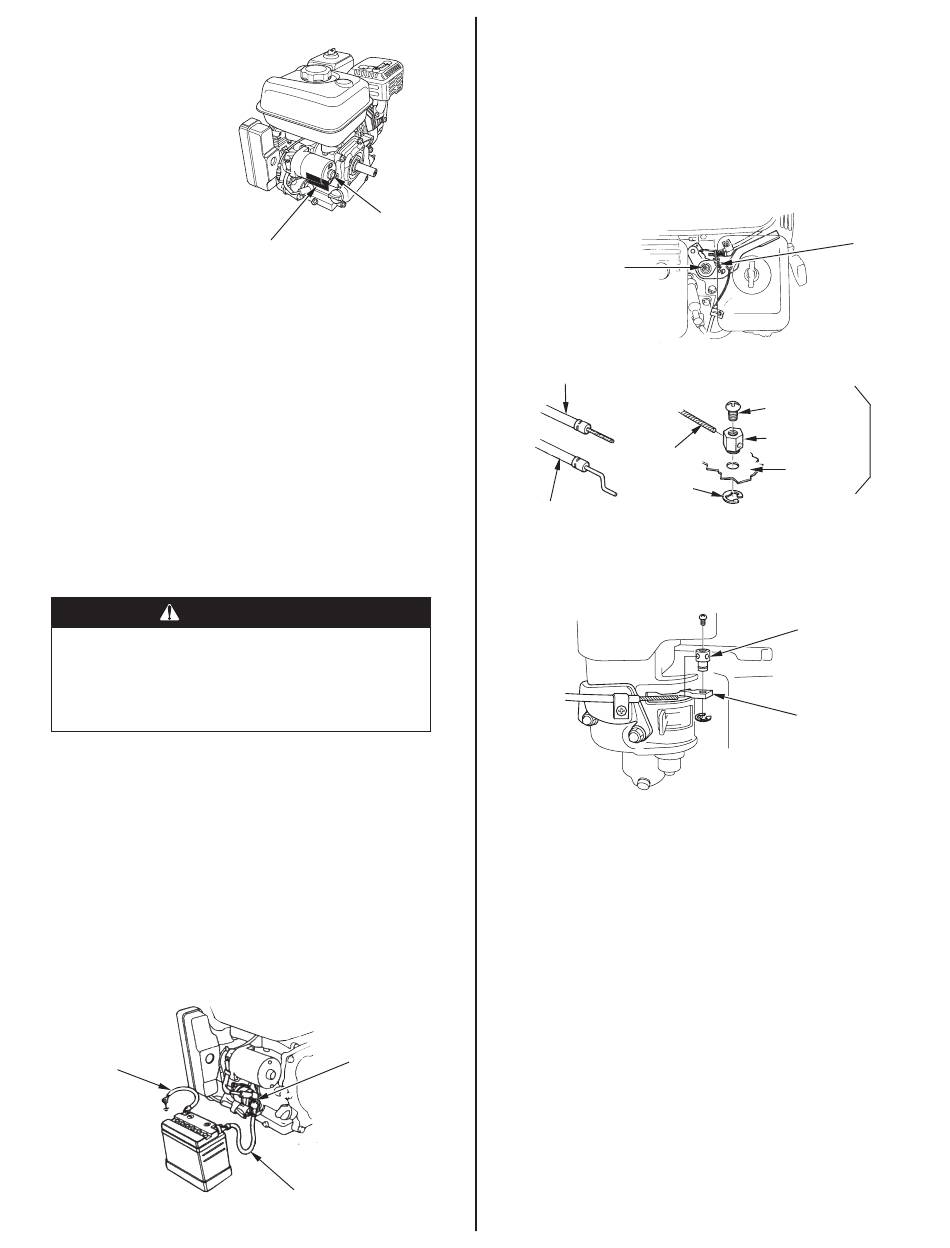

Sērijas numura atrašanās
vieta
Ierakstiet dzinēja sērijas
numuru, tipu un iegādes
datumu zemāk norādītajās
vietās. Jums šī informācija
būs nepieciešama, pasūtot
daļas un nosūtot tehniskos vai
garantijas pieprasījumus.
SĒRIJAS NUMURA UN DZINĒJA
TIPA ATRAŠANĀS VIETA
Dzinēja sērijas numurs: __ __ __ __ - __ __ __ __ __ __ __
Dzinēja tips: ___ ___ ___ ___
Iegādes datums: ______ / ______ / ______
Elektrostartera akumulatora savienojums (piemērojamajiem
tipiem)
Izmantojiet 12 voltu akumulatoru ar vismaz 18 Ah lielu jaudu.
Esiet uzmanīgs un nepievienojiet akumulatoru ar nepareizu polaritāti,
jo tas izraisīs akumulatora uzlādes sistēmas īssavienojumu. Vienmēr
pirms negatīvā (-) akumulatora kabeļa pievienošanas aumulatora
spailei vispirms pievienojiet pozitīvo (+) akumulatora kabeli,
lai, pievelkot pozitīvā (+) akumulatora kabeļa galu, instrumenti nevar
izraisīt īssavienojumu, saskaroties ar iezemētu daļu.
BRĪDINĀJUMS
Pareizas procedūras neievērošanas gadījumā
akumulators var eksplodēt, nopietni ievainojot tuvumā
esošās personas.
Nodrošiniet, lai akumulatora tuvumā neatrastos
dzirksteles, atklātas liesmas un netiktu smēķēts.
BRĪDINĀJUMS: Akumulatora balsti, spailes un saistītie piederumi satur
svinu un svina savienojumus. Pēc darbošanās nomazgājiet rokas.
1. Pievienojiet akumulatora pozitīvo (+) kabeli startera solenoīda
spailei, kā parādīts attēlā.
2. Pievienojiet akumulatora negatīvo (-) kabeli dzinēja montāžas
skrūvei, rāmja skrūvei vai citam labam dzinēja iezemējuma
savienojumam.
3. Pievienojiet akumulatora pozitīvo (+) kabeli akumulatora
pozitīvajai (+) spailei, kā parādīts attēlā.
4. Pievienojiet akumulatora negatīvo (-) kabeli akumulatora
negatīvajai (-) spailei, kā parādīts attēlā.
5. Pārklājiet spailes un kabeļu galus ar smērvielu.
NEGATĪVAIS (–)
AKUMULATORA
KABELIS
16
ELEKTROSTARTERIS
(piemērojamiem tipiem)
STARTERA
SOLENOĪDS
POZITĪVAIS (+) AKUMULATORA
KABELIS
Tālvadības savienojums
Droseļvārsta un gaisa vārsta sviras ir aprīkotas ar atverēm papildu
kabeļu pievienošanai. Zemāk esošajos attēlos ir parādīti cieta
kabeļa un elastīga vītā kabeļa uzstādīšanas piemēri. Ja izmantojat
elastīgu vīto kabeli, pievienojiet atgriezējatsperi, kā parādīts attēlā.
Ir noteikti jāpalaiž vaļīgāk droseļvārsta sviras berzes uzgrieznis,
ja drosele tiek darbināta ar tālvadības sistēmu.
DROSELES TĀLVADĪBAS SAVIENOJUMS
DROSEĻVĀRSTA
SVIRAS BERZES
UZGRIEZNIS
Elastīgā kabeļa dzīslu
iestiprināšana
Cietā kabeļa dzīslu
GREDZENS
iestiprināšana
GAISA VĀRSTA TĀLVADĪBAS SAVIENOJUMS
LATVIEŠU
4 mm SKRŪVE
VADU TURĒTĀJS
VADS
DROSEĻ-
VĀRSTA
5 mm
SVIRA
SPROST-
VADU TURĒTĀJS
DROSELES SVIRA
ATGRIEZĒ-
JATSPERE
PAPILDU
