7.2 Batterieversorgung
MULTICAL
403 wird durch eine Lithiumbatterie, D-Zelle, ver-
®
sorgt.
Die optimale Batterielebensdauer wird dadurch erzielt, dass
man die Temperatur der Batterie unter 30 °C hält, z.B. durch
Wandmontage des Rechenwerks.
Die Spannung einer Lithiumbatterie ist nahezu während der
gesamten Lebensdauer konstant (ca. 3,65 V). Daher ist die
Restkapazität durch Spannungsmessung nicht feststellbar.
Die Batterie darf nicht aufgeladen oder kurzgeschlossen wer-
den. Gebrauchte Batterien müssen ordnungsgemäss entsorgt
werden.
8. Funktionskontrolle
Nach der Installation des gesamten Wärmezählers sollte eine
Funktionskontrolle durchgeführt werden. Öffnen Sie Thermo-
state und Kugelhähne der Anlage, um eine Wasserdurchströ-
mung herzustellen. Betätigen Sie dann die linke Fronttaste
(Primärtaste) von MULTICAL
Anzeigen für Temperatur und Durchfluss.
9. Elektrischer Anschluss
Die Polarität der Temperaturfühler T1 und T2 muss nicht be-
achtet werden.
Klemmreihe Nr.
Standardmessung und Kühlung
T1
5-6
Fühler in Vorlauf (rot)
T2
7-8
Fühler in Rücklauf (blau)

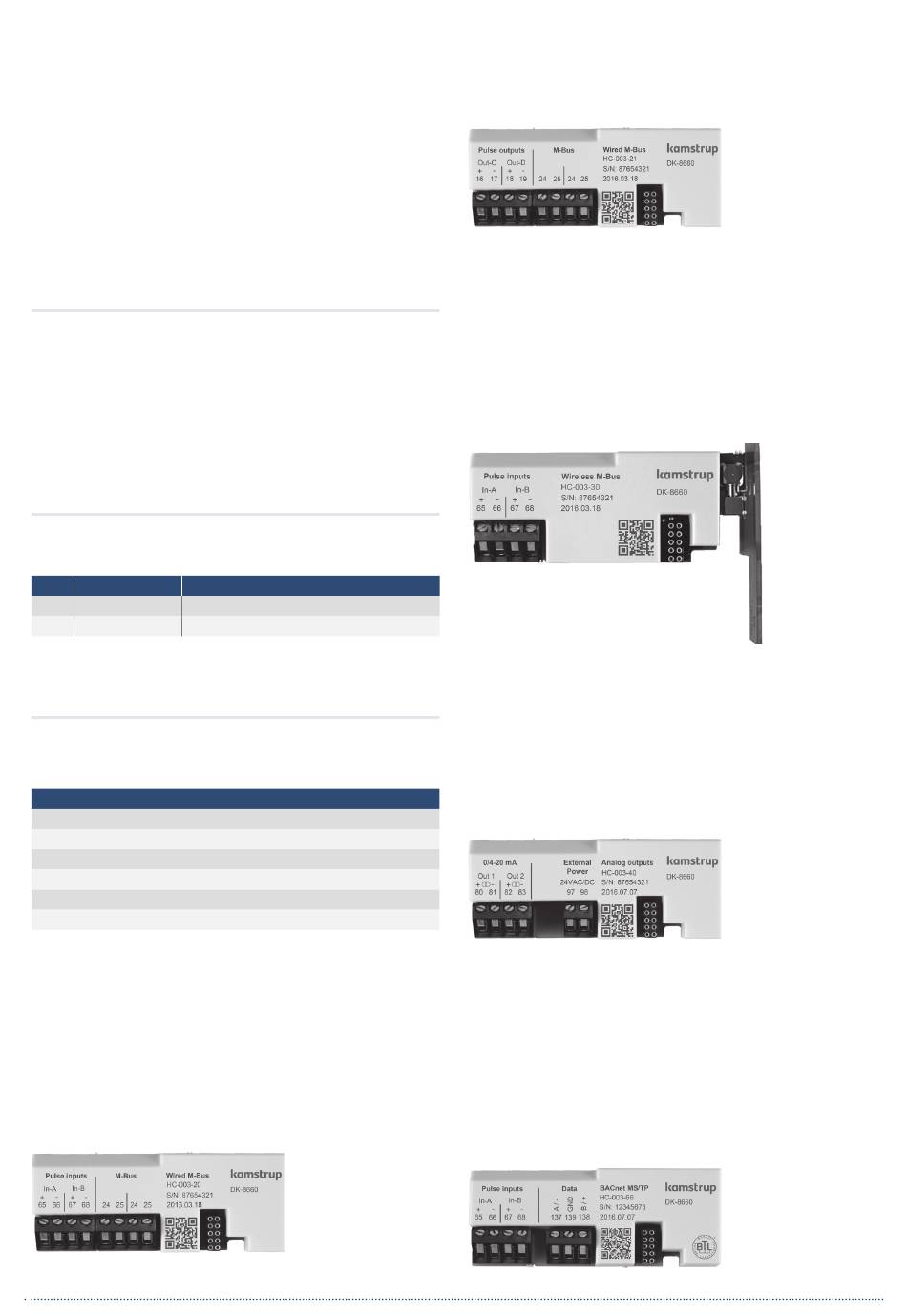

10. Kommunikationsmodule
MULTICAL
403 kann durch Kommunikationsmodule (Opti-
®
onskarten) mit einer Reihe von Zusatzfunktionen erweitert
werden.
Optionskarten
M-Bus / 2 Wasserzählereingänge
M-Bus / 2 Impulsausgänge Energie + Volumen
Funk OMS T1, 868 MHz / 2 Wasserzählereingänge
2 aktive Analogausgänge 0/4...20 mA
BACnet MS/TP / 2 Wasserzählereingänge
ModbusRTU, RS485, Slave / 2 Wasserzählereingänge
Beim Ersatz oder bei Montage der Module muss die Strom-
versorgung zum Zähler unterbrochen sein. Dasselbe gilt bei
der Montage einer Antenne.
10.1 M-Bus / 2 Wasserzählereingänge
M-Bus Modul mit primärer und sekundärer Adressierung. Das
Modul wird mit Torsionskabel über Klemmen 24 und 25 an einen
M-Bus-Master angeschlossen. Die Polarität ist gleichgültig.
Das Modul wird durch den angeschlossenen Master stromver-
sorgt.
403 und kontrollieren sie die
®
10.2 M-Bus / 2 Impulsausgänge Energie + Volumen
M-Bus Modul mit primärer und sekundärer Adressierung. Das
Modul wird mit Torsions- kabel über Klemmen 24 und 25 an
einen M- Bus-Master angeschlossen. Die Polarität ist gleich-
gültig. Das Modul wird durch den angeschlossenen Master
stromversorgt.
10.3 M-Bus Funk OMS T1 868 MHz / 2 Wasser-
zählereingänge
Das drahtlose M-Bus Modul ist sowohl für tragbare Wireless M-
Bus-Auslesesysteme als auch für M-Bus-Netzwerksysteme vor-
gesehen. Diese Systeme arbeiten innerhalb des nicht lizenzierten
Frequenzbands im 868 MHz Bereich.
Das Funkmodul ist entweder mit interner oder externer Antenne
verwendbar. Achtung, beim Ersatz oder bei Montage der Antenne
muss die Stromversorgung zum Zähler unterbrochen sein.
10.4 Analog Ausgänge 0/4...20 mA
Das Modul bietet zwei unabhängige und programmierbare
Stromausgangssignale für die einfache Überwachung und Steu-
erungsaufgaben. Die beiden analogen Ausgänge können indivi-
duell skaliert werden, um Werte wie Durchfluss, Elektrizität oder
Temperatur an 0...20 mA oder 4...20 mA Strom anzupassen.
Das Modul wird vom internen 230 V AC- oder 24 V AC-Versor-
gungsmodul versorgt. Die Stromausgänge müssen von einer
separaten Spannungsversorgung gespiesen werden.
10.5 BACnet MS/TP (RS485) / 2 Wasserzählereingänge
Das BACnet-Modul kommuniziert mit dem BACnet auf MS/TP
(Master-Slave/Token-Passing) über RS485 als eine Master/
Slave- oder Slave-Einheit. Das Modul überträgt eine Reihe von
Daten, sowohl aktuelle als auch gespeicherte. Weiter können
Infocodes an den BACnet-Controller übertragen werden. Die
beiden Impulseingänge ermöglichen den Anschluss und die
Auslesung von zwei zusätzlichen Zählern für bspw. Wasser
und Elektrizität mit Impulsausgängen. Das Modul wird vom
internen 230 V AC- oder 24 V AC-Versorgungsmodul versorgt.
