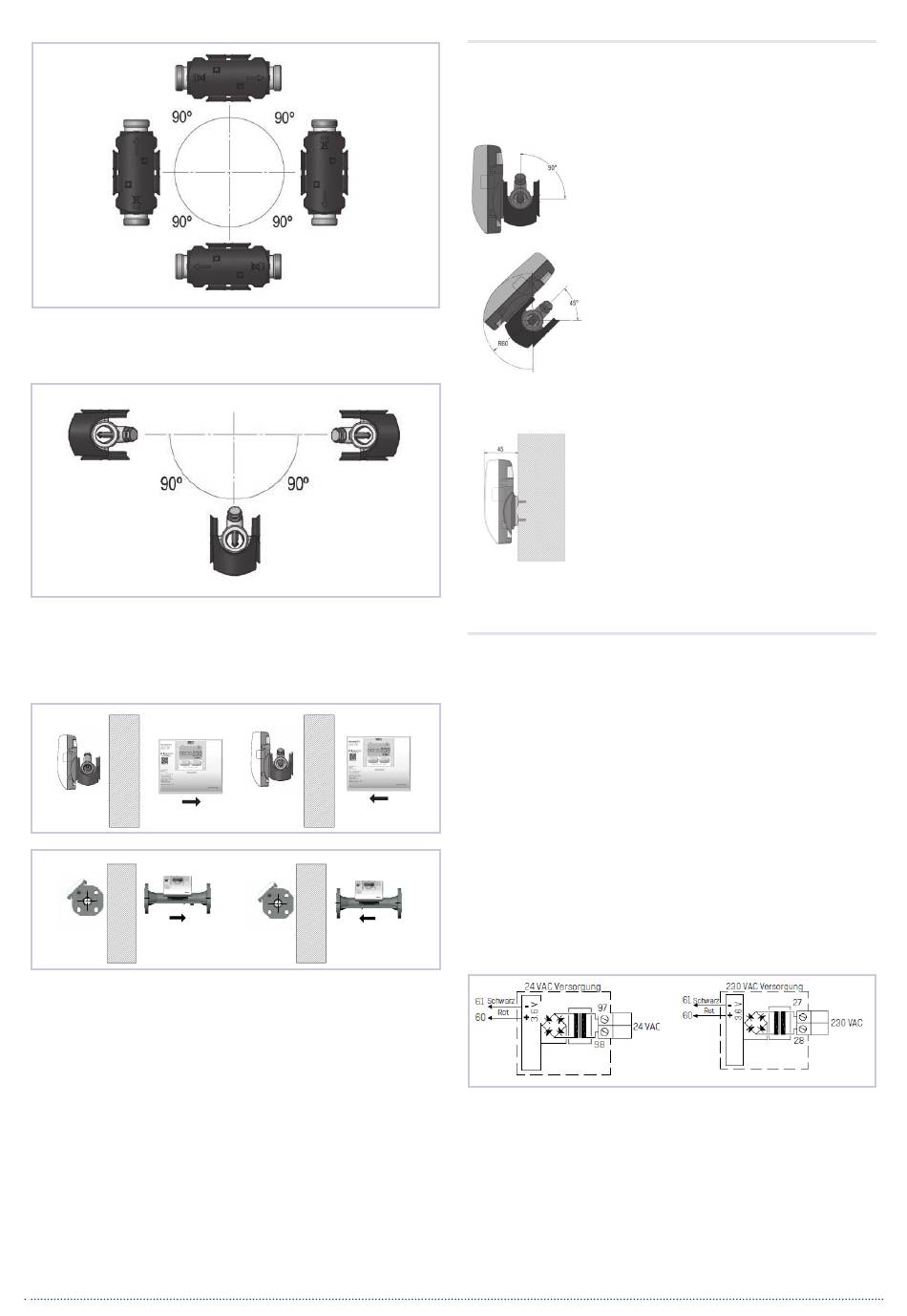

5.2 Montage von MULTICAL
MULTICAL
403 darf waagerecht, senkrecht als auch schräg mon-
®
tiert werden.
MULTICAL
403 darf in 0° (horizontal) und in allen Winkeln bis zu
®
90° nach unten, um die Rohrachse gedreht, montiert werden.
5.3 Montagebeispiele
Durchfluss von links
Durchfluss von links
Durchfluss von links
Durchfluss von links
5.4 Feuchte und Kondensation
Wo Kondensation vorkommen kann, z.B. in Kühlanlagen, muss die
kondenssichere Ausgabe von MULTICAL
oder Kombizähler) verwendet werden.
403
®
Durchfluss von rechts
Durchfluss von rechts
Durchfluss von rechts
Durchfluss von rechts
403, Typ 403-T (Kälte-
®
6. Montage des Rechenwerks
Das MULTICAL
403 Rechenwerk kann wie folgt montiert
®
werden:
6.1 Kompaktmontage
Das Rechenwerk wird direkt auf das Volu-
menmessteil montiert. Nach der Montage
plombieren Sie das Rechenwerk mit Plom-
be und Draht. Bei starker Kondensations-
gefahr (z.B. Kälteapplikationen) empfehlen
wir die Wandmontage des Rechenwerks
und die Verwendung der kondenssicheren
Ausgabe von MULTICAL
Das Design bewirkt, dass der Montagera-
dius an kritischen Stellen 60 mm bleibt,
sowohl bei 45° als auch bei 90° Montage.
6.2 Wandmontage
Der mitgelieferte Wandbeschlag ermög-
licht die Montage von MULTICAL
eine ebene Wand. Verwenden Sie den Be-
schlag zur Markierung der beiden 6 mm
Bohrlöcher.
7. Stromversorgung
MULTICAL
403 kann durch ein internes 230 V AC Netzmodul,
®
ein internes 24 V AC Netzmodul oder eine eingebaute Lithium-
batterie spannungsversorgt werden.
Die beiden Leitungen von Netzmodul oder Batterie werden
über einen zweipoligen Stecker in das Rechenwerk montiert.
7.1 Netzversorgung
Die Versorgungsmodule 230 V AC oder 24 V AC gehören zur
Schutzklasse II und werden mittels eines Zweileiterkabels
(ohne Schutzleiter) durch die Kabeleinführung des Rechen-
werks, die zweite von rechts, unten im Anschlussbodenstück
platziert ist, angeschlossen. Verwenden Sie Kabel mit 5–10 mm
Aussendurchmesser und beachten Sie die ordnungsgemässe
Abisolierung sowie die korrekte Montage der Kabelentlastung.
Die nationalen Vorschriften (NIN) für die Installation müssen
dabei eingehalten werden.
24 V AC
Der 230 V AC/24 V AC Trenn-
trafo kann bspw. verwendet
werden.
N.B.
MULTICAL
403 kann nicht
®
durch 24 V DC versorgt wer-
den.
403, Typ 403-T.
®
403 an
®
230 V AC
Dieses Modul wird bei
direktem Netzanschluss
verwendet.
N.B.
Eine externe Versorgung darf
nur am Versorgungsmodul
angeschlossen werden.
