ES820.1 Drive Recorder

In diesem Kapitel finden Sie Informationen zu folgenden Themen:
• "Übersicht" auf Seite 31
• "Eigenschaften" auf Seite 33
• "Anschlüsse und Bedienelemente" auf Seite 34
• "Funktionsgruppen" auf Seite 35
• "Ein- und Ausschalten des Drive Recorders" auf Seite 39
• "Datenübertragung" auf Seite 47
6.1 Übersicht
Der Drive Recorder ES820.1 basiert auf einem Embedded PC und übernimmt
im Messaufbau die Funktion des PCs. Er ist für Messaufgaben in der Entwick-
lung und Applikation sowie zur Validierung elektronischer Fahrzeugsysteme
geeignet.

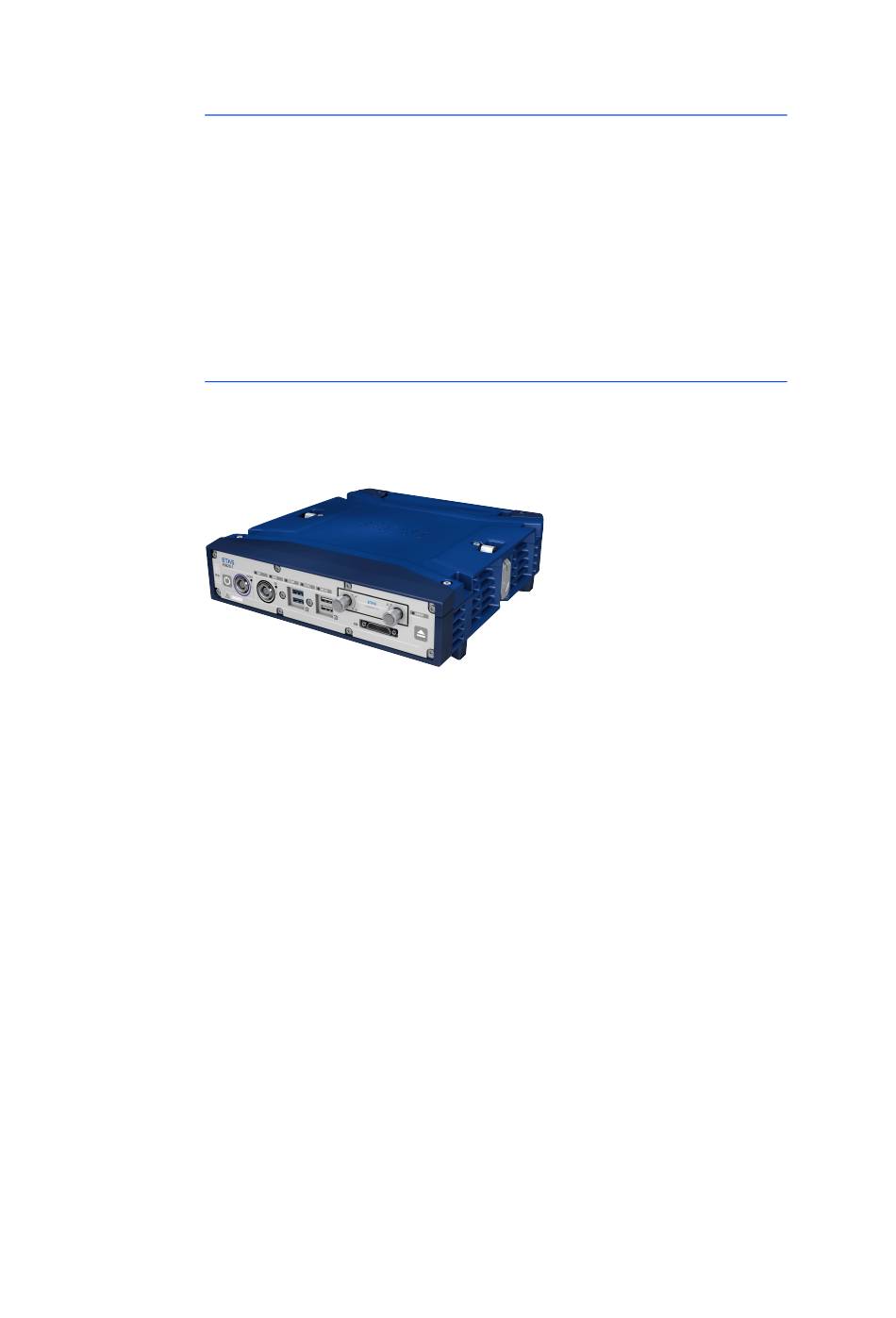

Abb. 6-1
Der Drive Recorder ES820.1 kann Daten angeschlossener Module aufzeichnen,
Messaufgaben autonom übernehmen und von Ereignissen aktiviert werden
(Busverkehr, Zündung, Schaltsignale, Zeitgeber).
6.1.1

Speichermodul und Docking-Station

Das Speichermodul des Drive Recorders kann schnell und ohne Werkzeug
gegen ein weiteres Speichermodul ausgewechselt werden.
Um minimale Stillstandszeiten des Fahrzeugversuchsträgers zu erreichen, kön-
nen die aufgezeichneten Daten mit einer externen Docking-Station und einem
PC unabhängig vom Drive Recorder in das Firmennetzwerk übertragen werden.
6.1.2 Digitale Ein- und Ausgänge
An einem Erweiterungsanschluss stehen vier digitale Eingänge als Trigger oder
Marker und vier digitale Ausgänge zur Anzeige von Systemzuständen oder
Ereignissen zur Verfügung. Die Funktion der Taste „Power" am Modul ES820.1
kann von einer externen Taste „Remote Power" am Anschluss „I/O" übernom-
men werden.
