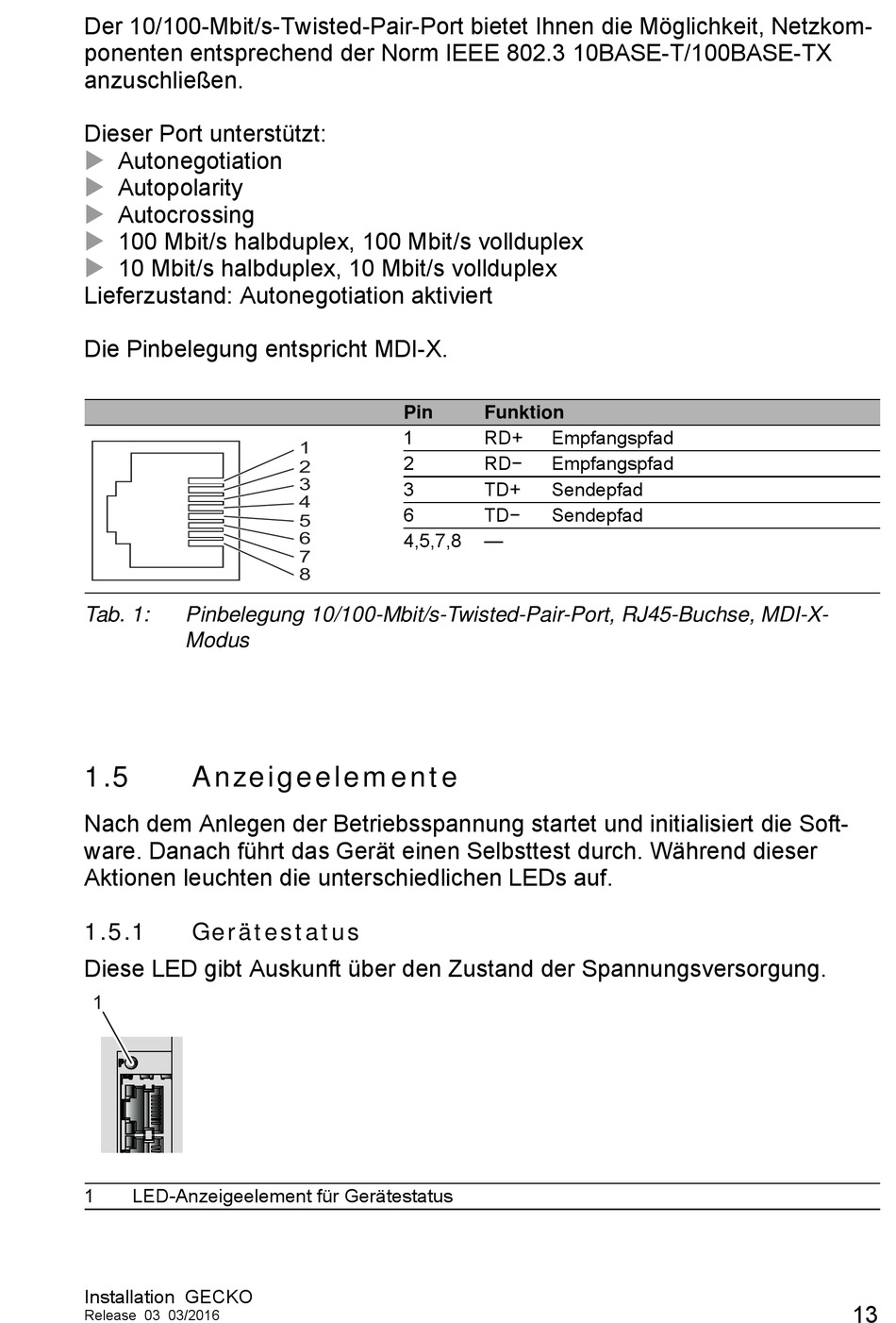

Der 10/100-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netzkom-
ponenten entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX
anzuschließen.
Dieser Port unterstützt:
Autonegotiation
Autopolarity
Autocrossing
100 Mbit/s halbduplex, 100 Mbit/s vollduplex
10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Lieferzustand: Autonegotiation aktiviert
Die Pinbelegung entspricht MDI-X.
Tab. 1:
Pinbelegung 10/100-Mbit/s-Twisted-Pair-Port, RJ45-Buchse, MDI-X-
Modus
1.5
Anzeigeelemente
Nach dem Anlegen der Betriebsspannung startet und initialisiert die Soft-
ware. Danach führt das Gerät einen Selbsttest durch. Während dieser
Aktionen leuchten die unterschiedlichen LEDs auf.
1.5.1
Gerätestatus
Diese LED gibt Auskunft über den Zustand der Spannungsversorgung.
1
1
LED-Anzeigeelement für Gerätestatus
Installation GECKO
Release 03 03/2016
Pin
1
1
2
2
3
3
4
6
5
6
4,5,7,8
7
8
Funktion
RD+
Empfangspfad
RD−
Empfangspfad
TD+
Sendepfad
TD−
Sendepfad
—
13
