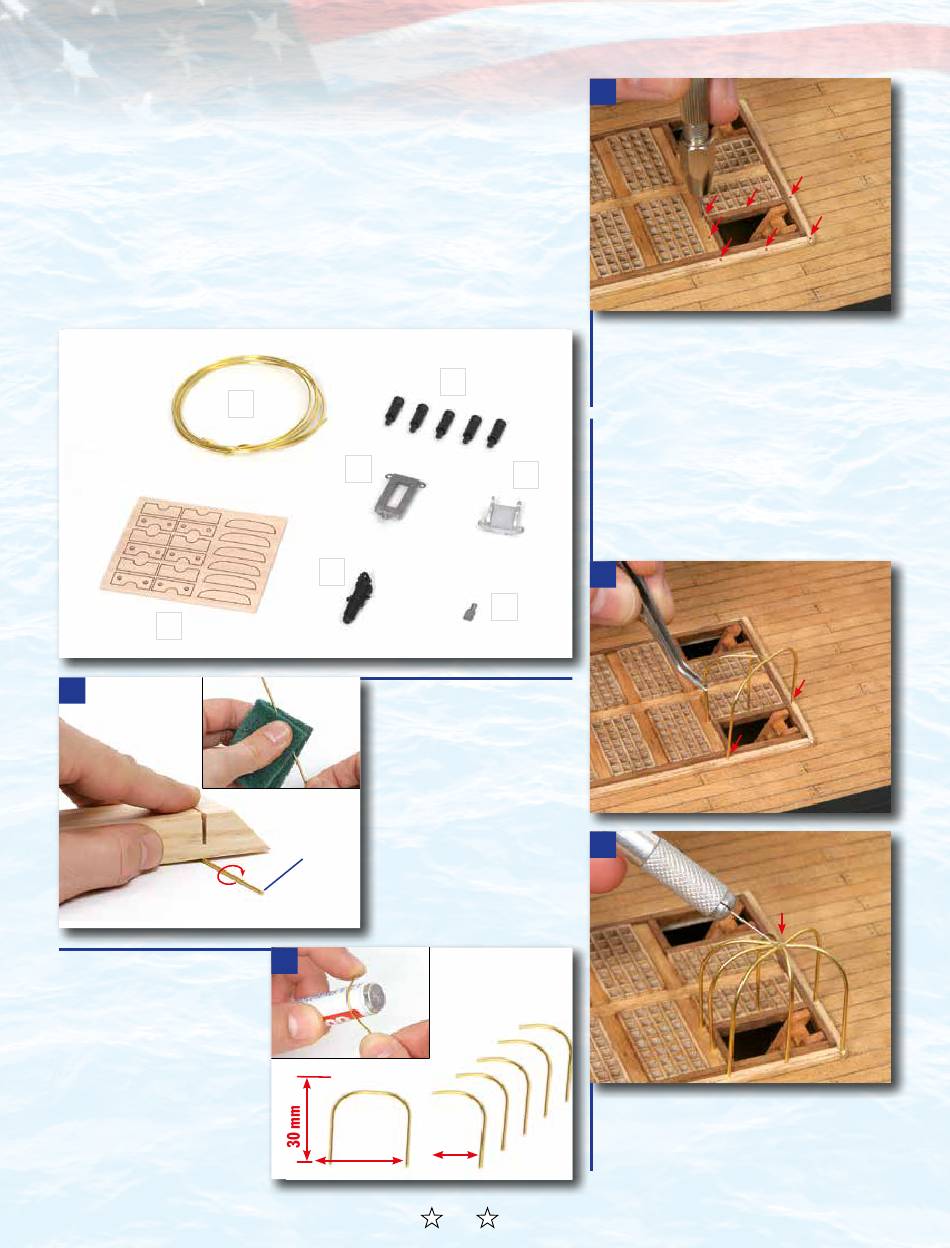

B A U P H A S E : 7 3
Rahmen f. Wetterschutz,
Kanonen
1. Stückpfortendeckel
2. Lafetten-Unterteil
3. Lafetten-Oberteil
4. Kanonenrohr
7
1
A
73B
Sofern noch nicht
geschehen, fünf Stücke á 63 mm
sowie ein 126-mm-Stück vom
Draht ablängen. Die fünf kurzen
Stücke so biegen (etwa um
einen dicken Stift, siehe kleines
Foto), dass jeweils beide Enden
rechtwinklig zueinander sind.
USS CONSTITUTION
5. Höhenrichtkeil
6. Kanonenrohrattrappen
7. 1-mm-Messingdraht
6
2
4
73A
Den Messingdraht zunächst
mittels eines Schwamms glätten,
anschließend begradigen, indem
Sie ihn mithilfe eines Holzklotzes
auf der Arbeitsfläche hin- und
herrollen. Es empfiehlt sich,
bereits jetzt für den folgenden
Schritt Stücke abzulängen, damit
das Begradigen einfacher von der
7
Hand geht.
B
17 mm
34 mm
149
C
73C
Um die an Steuerbord gelegene
Niedergang-Öffnung der großen Gräting sieben
1-mm-Bohrungen hinzufügen (siehe Pfeile). Eine
Bohrtiefe von 1–2 mm ist ausreichend.
73D
Den in U-Form gebogenen
Messingdraht diagonal über der Öffnung
3
platzieren, die Enden mit Sekundenkleber
in den mit Pfeilen markierten Bohrungen
fixieren. Anschließend, wie gezeigt, die
übrigen fünf Rahmenteile befestigen.
D
5
E
73E
Sobald Sie alle Bögen platziert haben,
fixieren Sie diese mit Sekundenkleber am zuerst
montierten U-förmigen Bogen (siehe Pfeil).
