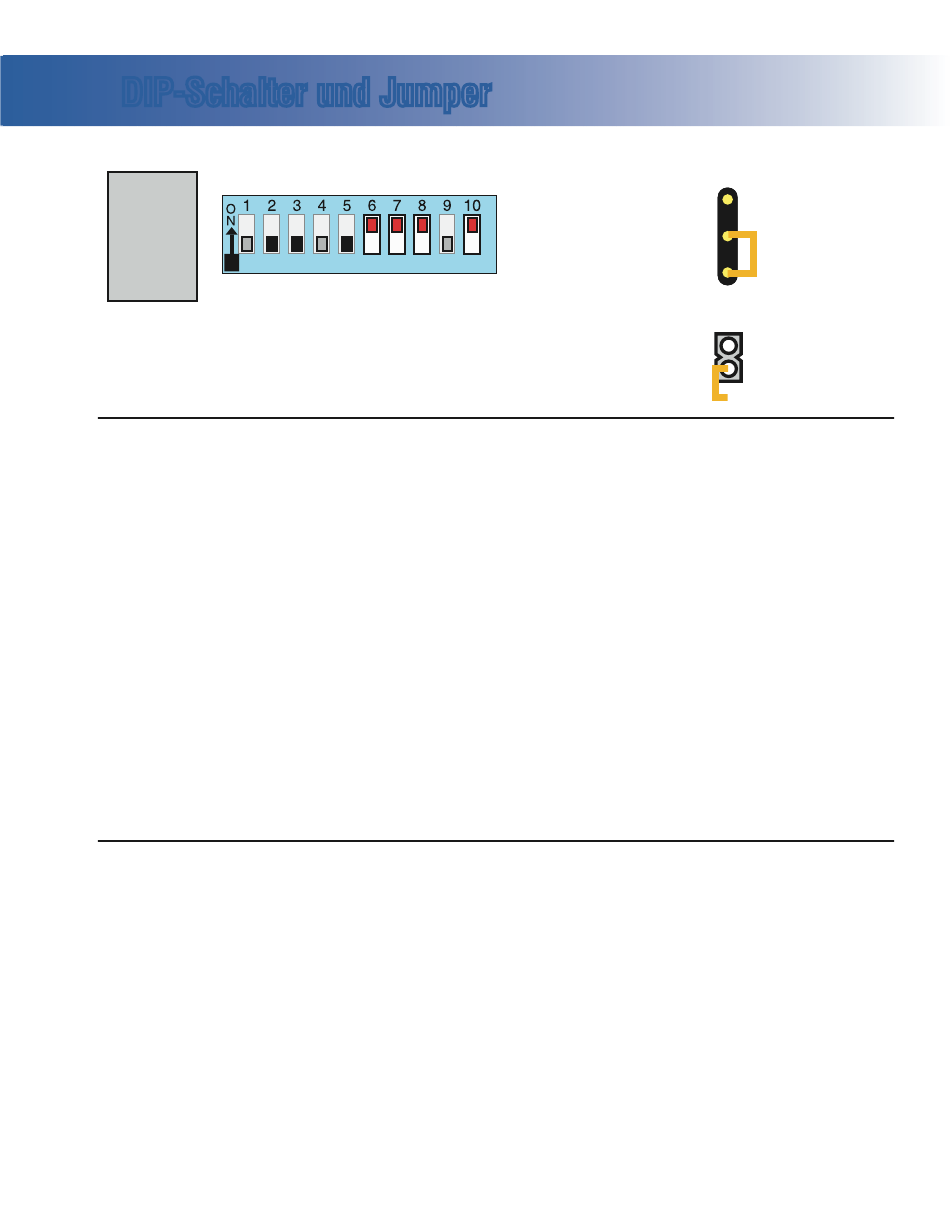

DIP-Schalter und Jumper
Schalterbank A
SSID #
100
65
36
A1, Testmodus „OFF"
A2, Generisches Konsolen-Layout
A3, Externe Pumpe deaktiviert
A4, Zusatzfrostschutz
A5, P1 mit 1 Geschw. und Umwälzung
DIP-Schaltertasten
A1
. . . . . Testmodus (normalerweise „Off")
A2
. . . . . In ÑONì-Position: lange Serienstandardkonsole (kundenspezifisch)
. . . . . In „OFF"-Position: Balboa Serienstandardkonsole mit generischem Layout
A3
. . . . . In „ON"-Position: externe Pumpe aktiviert (erfordert Installation einer Erweiterungsplatine)
. . . . . In „OFF"-Position: externe Pumpe deaktiviert
A4
. . . . . Aux Freeze (Zusatzfrostschutz, muss OFF sein)
A5
. . . . . In „ON"-Position: Pumpe 1 mit zwei Geschwindigkeiten
. . . . . In „OFF"-Position: Pumpe 1 mit einer Geschwindigkeit (A9 muss ON sein, und eine Umwälzpumpe muss installiert sein)
A6
. . . . . In „ON"-Position: 50-Hz-Betrieb
. . . . . In „OFF"-Position: 60-Hz-Betrieb
A7
. . . . . In „ON"-Position: J17/26 Anlage aktiviert
. . . . . In „OFF"-Position: J17/26 Anlage deaktiviert
A8
. . . . In „ON"-Position: Temperatur wird in Grad Celsius angezeigt
. . . . . In „OFF"-Position: Temperatur wird in Grad Fahrenheit angezeigt
A9
. . . . In „ON"-Position: 24-Std.-Umwälzpumpe mit 3 °F-Ausschaltung
. . . . . In „OFF"-Position: keine Umwälzpumpe
A10
. . . . .In „ON"-Position: Heizung ausgeschaltet, während etwaige Hochgeschwindigkeitspumpe oder Gebläse läuft (Modus mit niedriger Amperezahl)
. . . . .In „OFF"-Position: Heizung kann laufen, während etwaige Hochgeschwindigkeitspumpen oder Gebläse laufen (Modus mit hoher Amperezahl)
Jumper-Schlüssel
J12
Jumper an Pin 1 und 2 aktiviert GS51x/GS5xxS/GS5xxD Kompatibilitätsmodus.
Jumper an Pin 2 und 3 aktiviert GS50x Kompatibilitätsmodus (nicht bei Serien- oder Deluxe-Konsolen verwenden).
J43
Wenn Jumper beim Einschalten auf 2 Stifte gesteckt wird, wird der persistente Speicher des Systems zurückgestellt.
Nur auf einem Stift lassen, um die persistente Speicherfunktion zu aktivieren.
GS51x/GS5xxS/GS5xxD
A6, 50 Hz
A7, J17/26 aktiviert
A8, Grad C
A9, Umwälzpumpe „OFF"
A10, Modus mit niedriger Amperezahl
kompatibel
3
J12
2
1
J43
Speicherrückstellung
