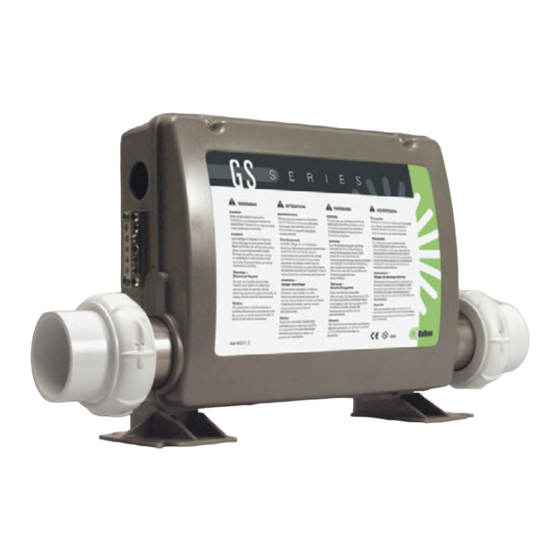

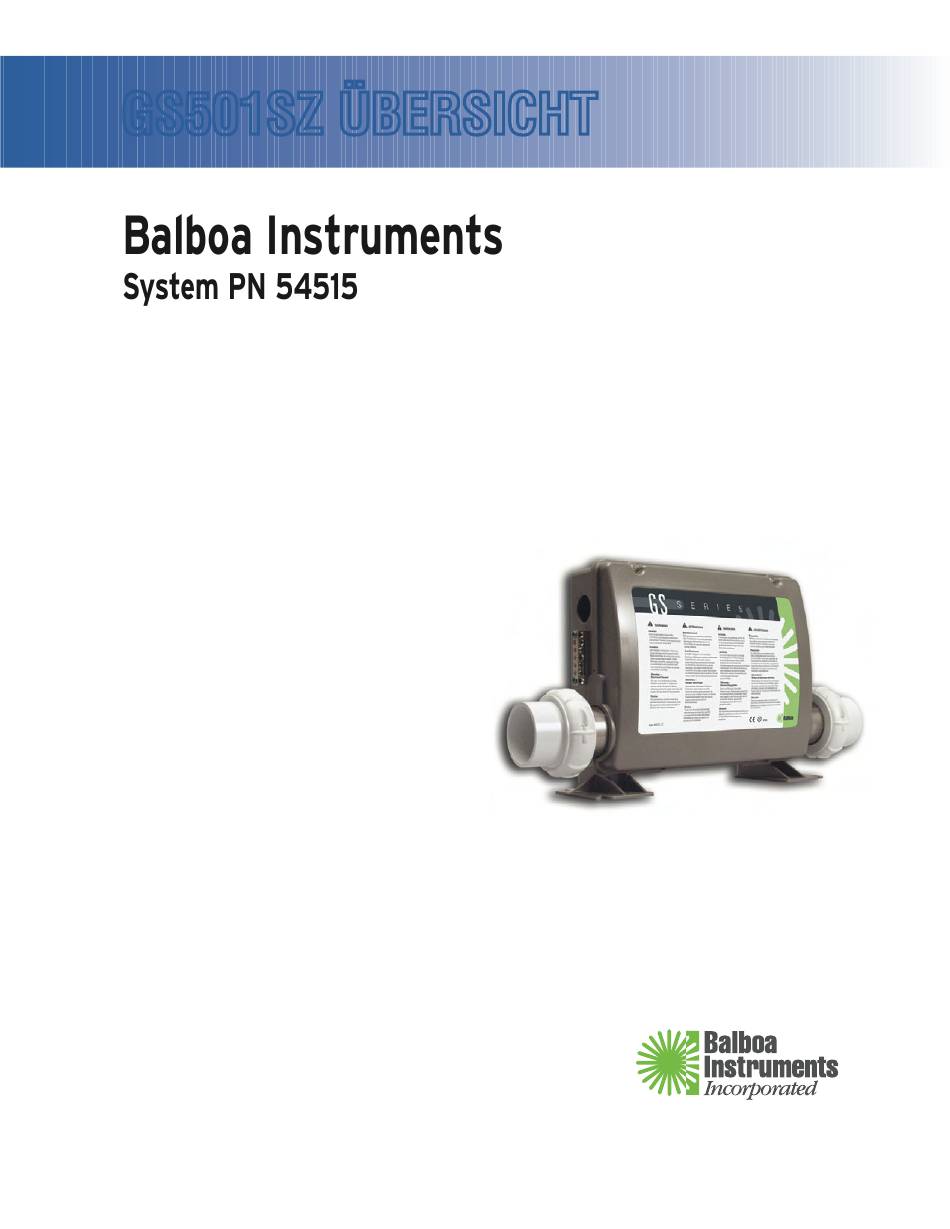

- Seite 1 GS501SZ ÜBERSICHT Systemmodell Nr. GS5-GS501SZ-RCA-3.0k Software-Version Nr. 36 EPN Nr. 1843 Basis-PCBA – PN 54516 PCB GS500Z – PN 22015 Rev A Grundkonsolen Serienstandard – PN 51057 Template used: 40599_A.pdf 07/05/2006 54515-97_A_GER.pdf 10/06/2006 54515-97_A_GER...
- Seite 2 Merkmale und Funktionen des Grundsystems Anschlussvoraussetzungen • 230 V~, 1~, 16 A oder 32 A, 50 Hz • 3 Leitungsdrähte (Netz, neutral, Erdung) Systemausgänge (je nach Konfiguration) • Pumpe 1, 230 V, 2 Geschwindigkeiten • Sprudelgebläse, 230 V • Umwälzpumpe, 230 V •...
- Seite 3 J17/26 F4, T0.3A 2 0V OPT. BLWR/PUMP 2 E.GND J28 8 Balboa J101 J100 HTR2 HTR1 BALBOA INSTRUMENTS, INC. GS5xxS mode GS 00Z COPYRIGHT 2006 MADE IN U.S.A. P/N 2201 _A SWITCHBANK A EXT RLY AUX F SEN A SEN B 3.0 kW...
- Seite 4 DIP-Schalter A10 kann auf ON stehen. Für 1 x 16-A-Betrieb: DIP-Schalter A10 muss auf OFF stehen. Balboa J101 J100 HTR2 HTR1 BALBOA INSTRUMENTS, INC. GS500Z COPYRIGHT 2006 MADE IN U.S.A. P/N 22015_A SWITCHBANK A EXT RLY AUX F SEN A...
- Seite 5 F6, T30A 480V CIRC. PUMP J17/26 F4, T0.3A 250V OPT. BLWR/PUMP 2 E.GND Balboa J101 J100 HTR2 HTR1 BALBOA INSTRUMENTS, INC. GS500Z COPYRIGHT 2006 MADE IN U.S.A. P/N 22015_A SWITCHBANK A SEN B EXT RLY AUX F SEN A Ausgabefunktionen Quadrant J50 Audiovisuell (stets unter Strom –...
- Seite 6 Erweiterungsoptionen F10A 250V PN 53311 X-B CE X-P CE PN 53547 NUR für Gebläseausgabe. Für Ausgabe einer Pumpe mit 1 Geschwindigkeit. • J3 am X-B CE sorgt für direkte Netzstromverbindung per J52 • J4 am X-P CE sorgt für direkte Netzstromverbindung per J52 oder J51 oder J51 auf der GS500Z Haupt-PCBA.
-
Seite 7: Dip-Schalter Und Jumper
DIP-Schalter und Jumper GS51x/GS5xxS/GS5xxD Schalterbank A kompatibel SSID # A1, Testmodus „OFF“ A6, 50 Hz A2, Generisches Konsolen-Layout A7, J17/26 aktiviert A3, Externe Pumpe deaktiviert A8, Grad C Speicherrückstellung A4, Zusatzfrostschutz A9, Umwälzpumpe „OFF“ A5, P1 mit 1 Geschw. und Umwälzung A10, Modus mit niedriger Amperezahl DIP-Schaltertasten . - Seite 8 Ozonanschlüsse Hinweis: Nach dem Festdrücken der Anschlussstifte ist ein Spezialwerkzeug erforderlich, um die Stifte vom Anschlussgehäuse zu entfernen. Der zuständige Balboa Kontensachbearbeiter gibt gern Auskünfte zum Kauf eines Stiftentfernungswerkzeugs. Konfiguration des Balboa Ozonanschlusses für 230 V~, 50 Hz: Schwarzer oder brauner Leitungsdraht Leer Weißer oder blauer Nullleiter Leer...
- Seite 9 Serienkonsolen-Konfigurationen Mode Warm Electronic Spa Controls Heat Jets Blower Light Cool Standard Digital System Serienstandard PN 51057 mit Maske PN 10328 • Anschluss an Hauptkonsolenstift J1 54515-97_A_GER...
