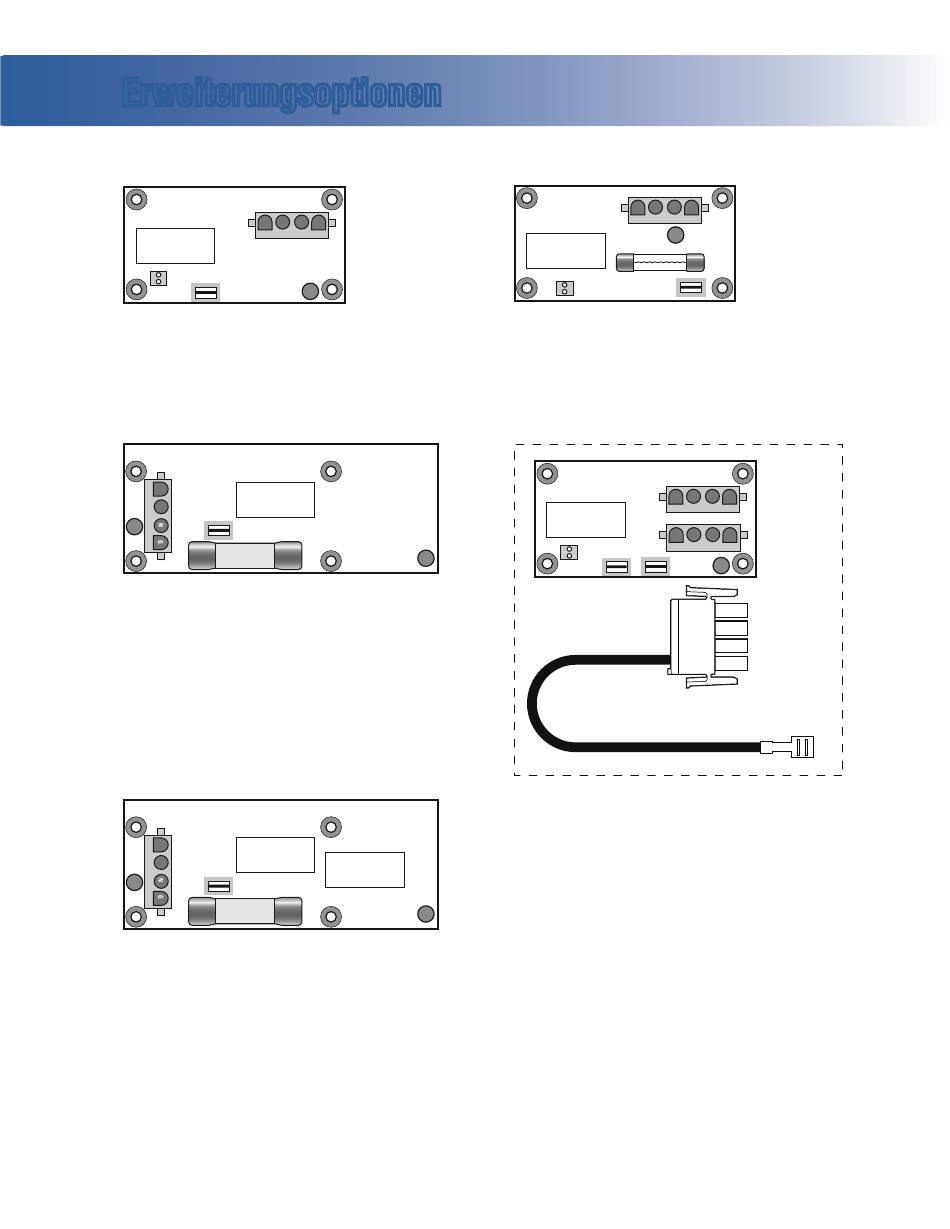

Erweiterungsoptionen
J6
K2
N
J2
J4
W12
X-P CE
PN 53547
Für Ausgabe einer Pumpe mit 1 Geschwindigkeit.
• J4 am X-P CE sorgt für direkte Netzstromverbindung per J52 oder J51
auf der GS500Z Haupt-PCBA.
• J2 am X-P CE sorgt für Verbindung mit J60 auf der Hauptplatine.
• W12 am X-P CE sorgt für direkte Null-Wechselstromverbindung per J57
oder J58 auf der GS500Z Haupt-PCBA.
J1
W1
F30A 250V
F1
J6
X-P231 CE
Kann den X-P CE in Fällen ersetzen, in denen Zweigleitungsschutz für Anlagen
mit hoher Amperezahl erforderlich ist, die die Eingangssicherung F6 (1-A) der
Haupt-PCBA überlasten würden.
• J6 am X-P231 CE sorgt für direkte Netzstromverbindung per J25 oder J32
auf der GS500Z Haupt-PCBA.
• J7 am X-P231 CE sorgt für Verbindung mit J60 auf der Hauptplatine.
• W1 am X-P231 CE sorgt für direkte Null-Wechselstromverbindung per J57
oder J58 auf der GS500Z Haupt-PCBA.
J1
W1
F30A 250V
F1
J6
X-P332 CE
Kann den X-P CE in Fällen ersetzen, in denen Zweigleitungsschutz für
Anlagen mit hoher Amperezahl erforderlich ist, die die Eingangssicherung
F6 (1-A) der Haupt-PCBA überlasten würden.
• J6 am X-P332 CE sorgt für direkte Netzstromverbindung per J25 oder
J32 auf der GS500Z Haupt-PCBA, je nach Konfiguration des Wechselstrombetriebs.
• J7 am X-P332 CE sorgt für Verbindung mit J13 auf der Hauptplatine.
• W1 am X-P332 CE sorgt für direkte Null-Wechselstromverbindung per
J57 oder J58 auf der GS500Z Haupt-PCBA.
G
J7
PN 55025
J7
PN 55138
N
G
K2
W12
J6
F5
F10A 250V
J3
J2
PN 53311
X-B CE
NUR für Gebläseausgabe.
• J3 am X-B CE sorgt für direkte Netzstromverbindung per J52
oder J51 auf der GS500Z Haupt-PCBA.
• J2 am X-B CE sorgt für Verbindung mit J60 auf der Hauptplatine.
• W12 am X-B CE sorgt für direkte Null-Wechselstromverbindung
per J57 oder J58 auf der GS500Z Haupt-PCBA.
J6
K2
J7
J2
J4
J5
VS-P2 Adapterleitung
PN 25339
X-2SP CEKit
Adapter PN 25339 wird zusammen mit einem X-O3 CE verwendet,
um eine Pumpe 2 mit zwei Geschwindigkeiten zu betreiben.
Bei Verwendung dieses Kit steht kein Sprudelgebläse zur Verfügung.
• J4 am X-03 CE sorgt für direkte Netzstromverbindung per J52
oder J51 auf der GS500Z Haupt-PCBA.
• J2 am X-P CE sorgt für Verbindung mit J60 auf der Hauptplatine.
• W12 am X-P CE sorgt für direkte Null-Wechselstromverbindung
per J57 oder J58 auf der GS500Z Haupt-PCBA.
• J5 am X-P CE verbindet J17/26 an GS500Z Haupt-PCBA per
Adapterleitung VS-P2.
N
G
N
G
W12
Zu J17/26
(Sprudelgebläse/P2)
Zu J5 am X-O3
PN 53985
