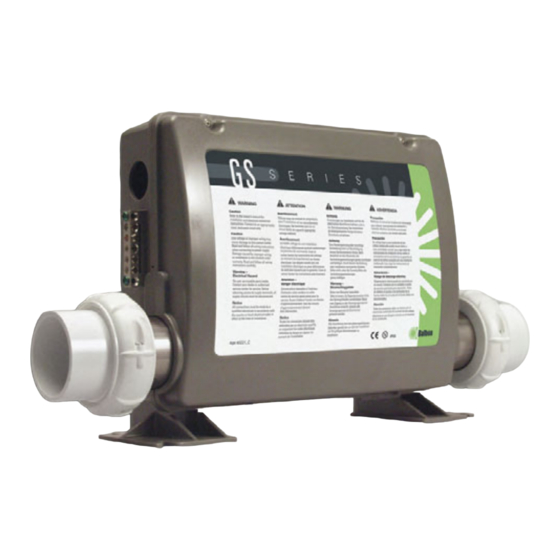

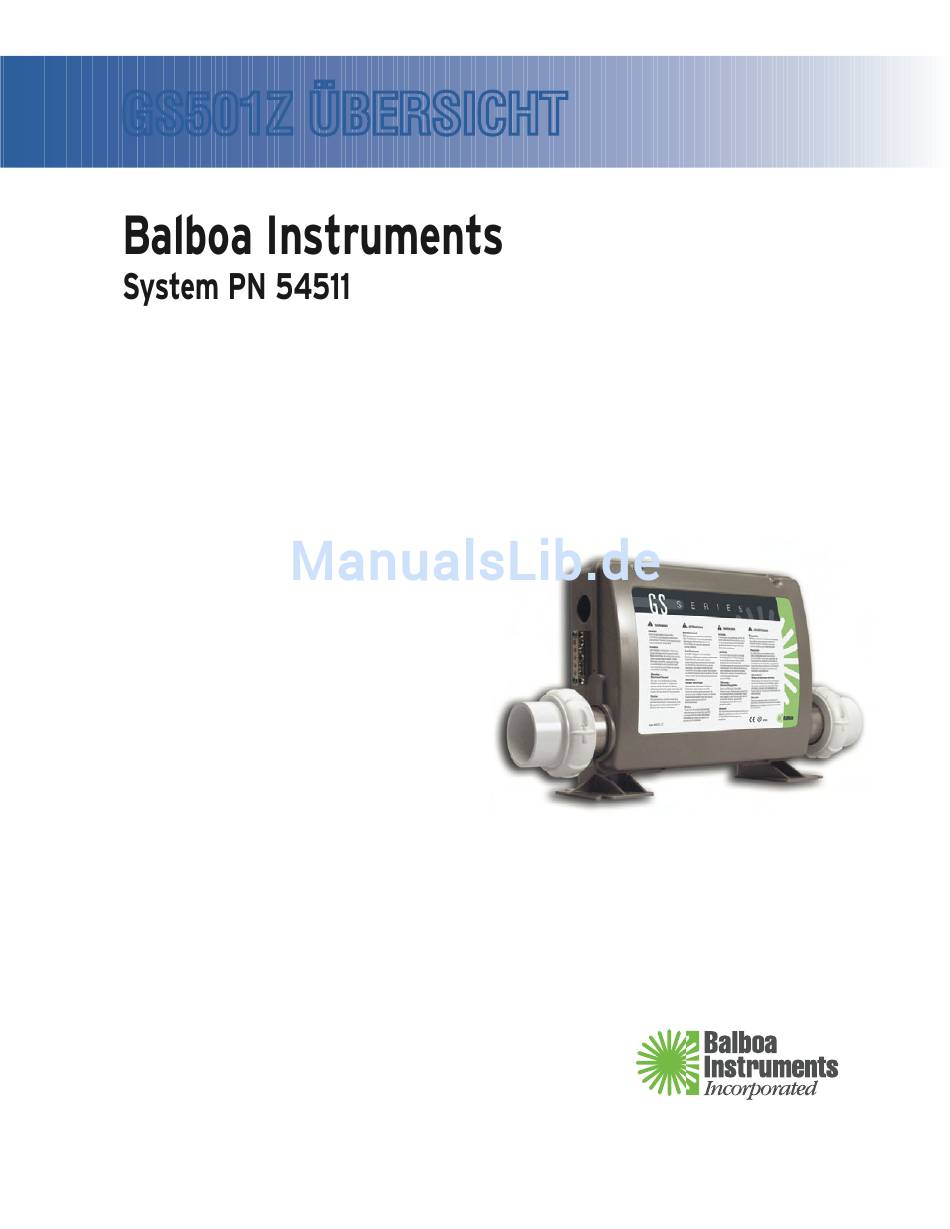

GS501Z ÜBERSICHT
Systemmodell Nr. GS5-GS501Z-RCA-3.0k
Software-Version Nr. 38
EPN Nr. 1785
Basis-PCBA – PN 54512
PCB GS500Z – PN 22015 Rev A
Grundkonsolen
Mini – PN 52144
Lite Digital – PN 54094
Lite Duplex – PN 51676
Template used: 40599_A.pdf 07/05/2006
54511-97_A_GER.pdf 10/06/2006
54511-97_A_GER
Werbung
Verwandte Anleitungen für Balboa Instruments GS501Z
Inhaltszusammenfassung für Balboa Instruments GS501Z
- Seite 1 GS501Z ÜBERSICHT Systemmodell Nr. GS5-GS501Z-RCA-3.0k Software-Version Nr. 38 EPN Nr. 1785 Basis-PCBA – PN 54512 PCB GS500Z – PN 22015 Rev A Grundkonsolen Mini – PN 52144 Lite Digital – PN 54094 Lite Duplex – PN 51676 Template used: 40599_A.pdf 07/05/2006 54511-97_A_GER.pdf 10/06/2006...
- Seite 2 Merkmale und Funktionen des Grundsystems Anschlussvoraussetzungen • 230 V~, 1~, 16 A oder 32 A, 50 Hz • 3 Leitungsdrähte (Netz, neutral, Erdung) Systemausgänge (je nach Konfiguration) • Pumpe 1, 230 V, 2 Geschwindigkeiten • Sprudelgebläse, 230 V • Umwälzpumpe, 230 V •...
- Seite 3 J17/26 F4, T0.3A 2 0V OPT. BLWR/PUMP 2 E.GND J28 8 Balboa J101 J100 HTR2 HTR1 BALBOA INSTRUMENTS, INC. GS50x mode GS 00Z COPYRIGHT 2006 MADE IN U.S.A. P/N 2201 _A SWITCHBANK A EXT RLY AUX F SEN A SEN B 3.0 kW...
- Seite 4 DIP-Schalter A10 kann auf ON stehen. Für 1 x 16-A-Betrieb: DIP-Schalter A10 muss auf OFF stehen. Balboa J101 J100 HTR2 HTR1 BALBOA INSTRUMENTS, INC. GS500Z COPYRIGHT 2006 MADE IN U.S.A. P/N 22015_A SWITCHBANK A EXT RLY AUX F SEN A...
- Seite 5 F6, T30A 480V CIRC. PUMP J17/26 F4, T0.3A 250V OPT. BLWR/PUMP 2 E.GND Balboa J101 J100 HTR2 HTR1 BALBOA INSTRUMENTS, INC. GS500Z COPYRIGHT 2006 MADE IN U.S.A. P/N 22015_A SWITCHBANK A SEN B EXT RLY AUX F SEN A Ausgabefunktionen Quadrant J50 Audiovisuell (stets unter Strom –...
- Seite 6 Erweiterungsoptionen F10A 250V PN 53311 X-B CE X-P CE PN 53547 NUR für Gebläseausgabe. Für Ausgabe einer Pumpe mit 1 Geschwindigkeit. • J3 am X-B CE sorgt für direkte Netzstromverbindung per J52 • J4 am X-P CE sorgt für direkte Netzstromverbindung per J52 oder J51 oder J51 auf der GS500Z Haupt-PCBA.
-
Seite 7: Dip-Schalter Und Jumper
DIP-Schalter und Jumper GS50x kompatibel Schalterbank A SSID # A1, Testmodus „OFF“ A6, 50 Hz A2, Modusänderungen erlaubt A7, J17/26, J,T,B A3, Duplex-Konsole A8, Grad C A4, Zusatzfrostschutz A9, Umwälzpumpe „OFF“ Speicherrückstellung A5, P1 mit 1 Geschw. und Umwälzung A10, Modus mit niedriger Amperezahl DIP-Schaltertasten . - Seite 8 Ozonanschlüsse Hinweis: Nach dem Festdrücken der Anschlussstifte ist ein Spezialwerkzeug erforderlich, um die Stifte vom Anschlussgehäuse zu entfernen. Der zuständige Balboa Kontensachbearbeiter gibt gern Auskünfte zum Kauf eines Stiftentfernungswerkzeugs. Konfiguration des Balboa Ozonanschlusses für 230 V~, 50 Hz: Schwarzer oder brauner Leitungsdraht Leer Weißer oder blauer Nullleiter Leer...
- Seite 9 Konsolenkonfigurationen Mini-Konsolen PN 52144 mit Maske PN 11095 • Anschluss an Hauptkonsolenstift J1 Heat LCD Lite Duplex Blower Jets System Temp Light Electronic Spa Controls Lite Digital PN 54094 mit Maske PN 10669 • Anschluss an Hauptkonsolenstift J1 Heat Lite Duplex Blower Jets System...
