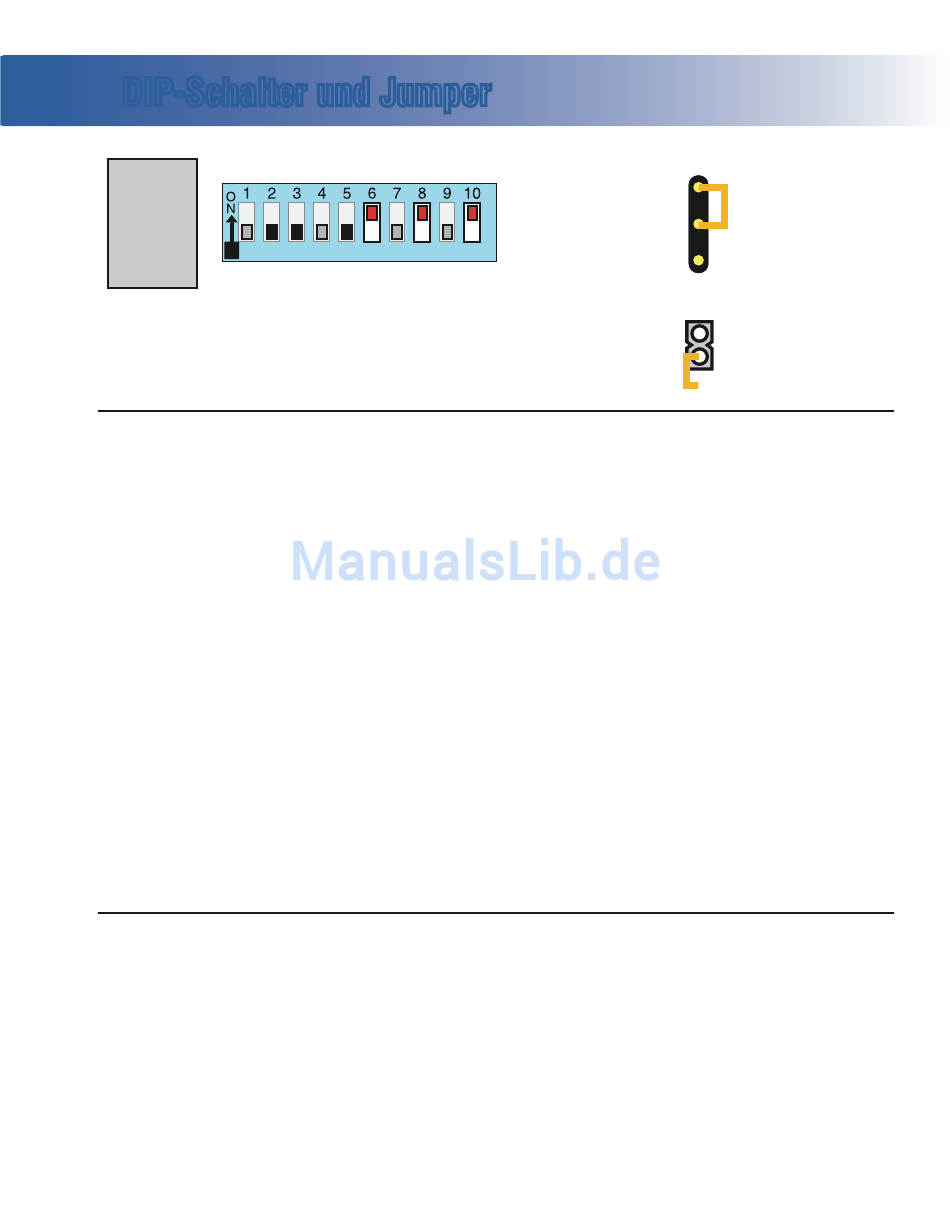

DIP-Schalter und Jumper
Schalterbank A
SSID #
100
63
38
A1, Testmodus „OFF"
A2, Modusänderungen erlaubt
A3, Duplex-Konsole
A4, Zusatzfrostschutz
A5, P1 mit 1 Geschw. und Umwälzung
DIP-Schaltertasten
A1
. . . . . . Testmodus (normalerweise „Off")
A2
. . . . . . In „ON"-Position: nur Standardmodus
. . . . . . In „OFF"-Position: Std/Ecn/Sleep-Modusänderungen erlaubt
A3
. . . . . . In „ON"-Position: Mini-Konsole verwenden
. . . . . . In „OFF" Position, Digital Duplex oder Light Duplex Konsole verwenden
A4
. . . . . . Aux Freeze (Zusatzfrostschutz, muss OFF sein)
A5
. . . . . . In „ON"-Position: Pumpe 1 mit zwei Geschwindigkeiten
. . . . . . In „OFF"-Position: Pumpe 1 mit einer Geschwindigkeit (A9 muss ON sein, und eine Umwälzpumpe muss installiert sein)
A6
. . . . . . In „ON"-Position: 50-Hz-Betrieb
. . . . . . In „OFF"-Position: 60-Hz-Betrieb
A7
. . . . . . In „ON"-Position, Tasten-Layout wie folgt: Jets, Beleuchtung, abwärts, aufwärts mit J17/J26 Anlage auf 1-Tasten Zusatzkonsole**
. . . . . . In „OFF"-Position, Tasten-Layout wie folgt: J17/J26 Anlage, Jets, Temp, Beleuchtung
A8
. . . . . In „ON"-Position: Temperatur wird in Grad Celsius angezeigt
. . . . . . In „OFF"-Position: Temperatur wird in Grad Fahrenheit angezeigt
A9
. . . . . In „ON"-Position: 24-Std.-Umwälzpumpe mit 3 °F-Ausschaltung
. . . . . . In „OFF"-Position: keine Umwälzpumpe
A10
. . . . . . In „ON"-Position: Heizung ausgeschaltet, während etwaige Hochgeschwindigkeitspumpe oder Gebläse läuft (Modus mit niedriger Amperezahl)
. . . . . In „OFF"-Position: Heizung kann laufen, während etwaige Hochgeschwindigkeitspumpen oder Gebläse laufen (Modus mit hoher Amperezahl)
* Gebläse und sekundäre Pumpe ist nicht optional. Kein Gebläse – GS500Z verwenden.
** J2 auf Hauptplatine muss ein 6-poliger Anschluss sein.
Jumper-Schlüssel
J12
Jumper an Pin 1 und 2 aktiviert GS51x/GS5xxS/GS5xxD Kompatibilitätsmodus.
Jumper an Pin 2 und 3 aktiviert GS50x Kompatibilitätsmodus (nicht bei Serien- oder Deluxe-Konsolen verwenden).
J43
Wenn Jumper beim Einschalten auf 2 Stifte gesteckt wird, wird der persistente Speicher des Systems zurückgestellt.
Nur auf einem Stift lassen, um die persistente Speicherfunktion zu aktivieren.
A6, 50 Hz
A7, J17/26, J,T,B
A8, Grad C
A9, Umwälzpumpe „OFF"
A10, Modus mit niedriger Amperezahl
GS50x kompatibel
3
J12
2
1
J43
Speicherrückstellung
