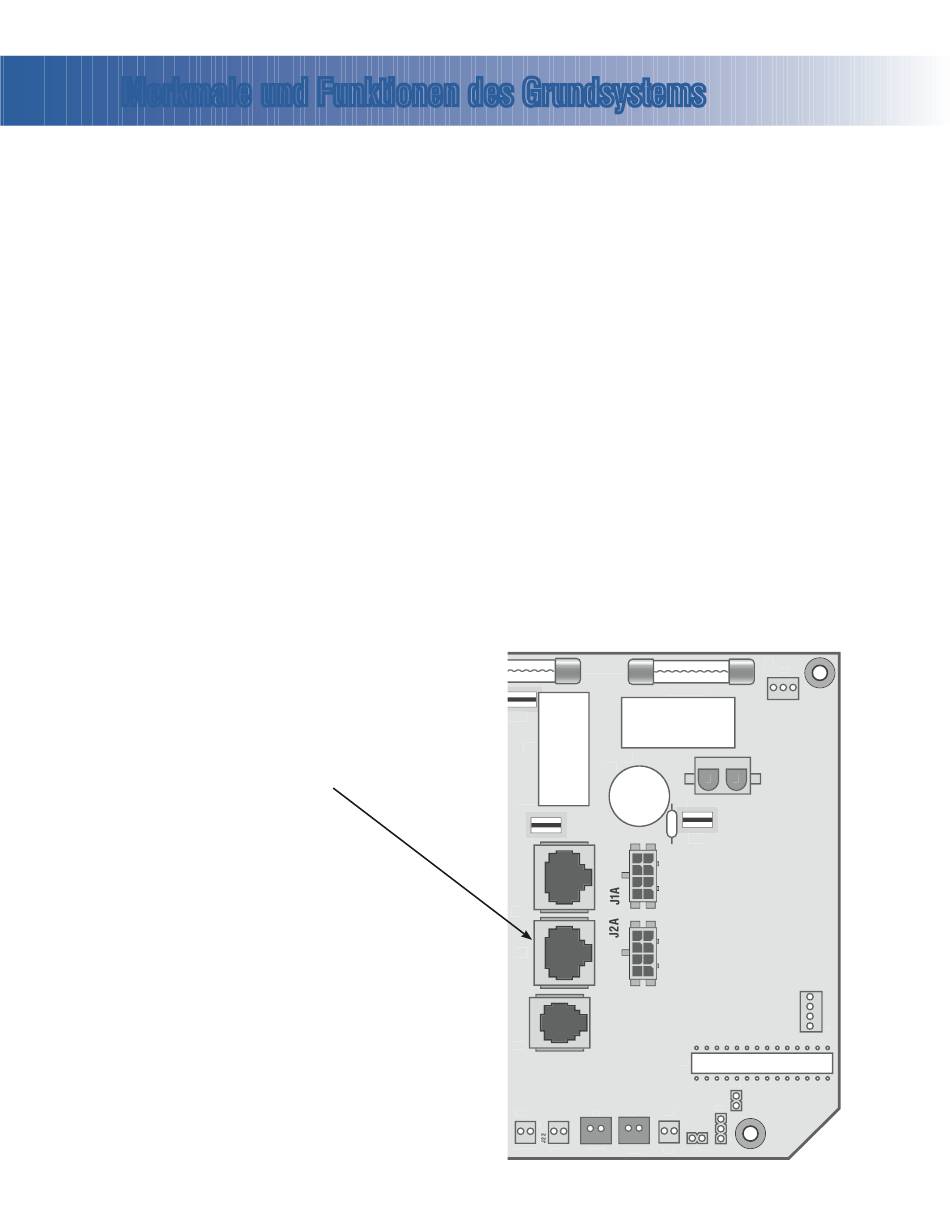

Merkmale und Funktionen des Grundsystems
Anschlussvoraussetzungen
• 230 V~, 1~, 16 A oder 32 A, 50 Hz
• 3 Leitungsdrähte (Netz, neutral, Erdung)
Systemausgänge (je nach Konfiguration)
• Pumpe 1, 230 V, 2 Geschwindigkeiten
• Sprudelgebläse, 230 V
• Umwälzpumpe, 230 V
• Ozon, 230 V
• Whirlpool-Beleuchtung, 10 V
• AV (Stereo), 230 V
• Heizung, 230 V, 3,0 kW
Zusatzoptionen
• Dolphin Fernbedienung mit umfassenden Funktionen und
Dolphin Fernbedienung, nur Whirlpool
• IR-Empfängermodul
Anschluss an Stift J1 oder J2
• Ozongenerator
Anschluss an Stift J29
• MoodEFX-Beleuchtung
Anschluss an Whirlpool-Beleuchtungsstift J20
• FiberEFX-Beleuchtung
Anschluss an Whirlpool-Beleuchtungsstift J20
• Stereosystem
Anschluss an AV-Stift J50
F7
F10A 250V
F3A 250V
J46
J46
K8
J20
K5
C9
F3
J72 72
J1
J2
J10
U4
J60
J7
J8
J44
1
1
1
1
1
EXT RLY
AUX F
SEN A
SEN B
VAC
F1
J13
G
N
J71
1
J18
J19
J12
1
J11
54515-97_A_GER
