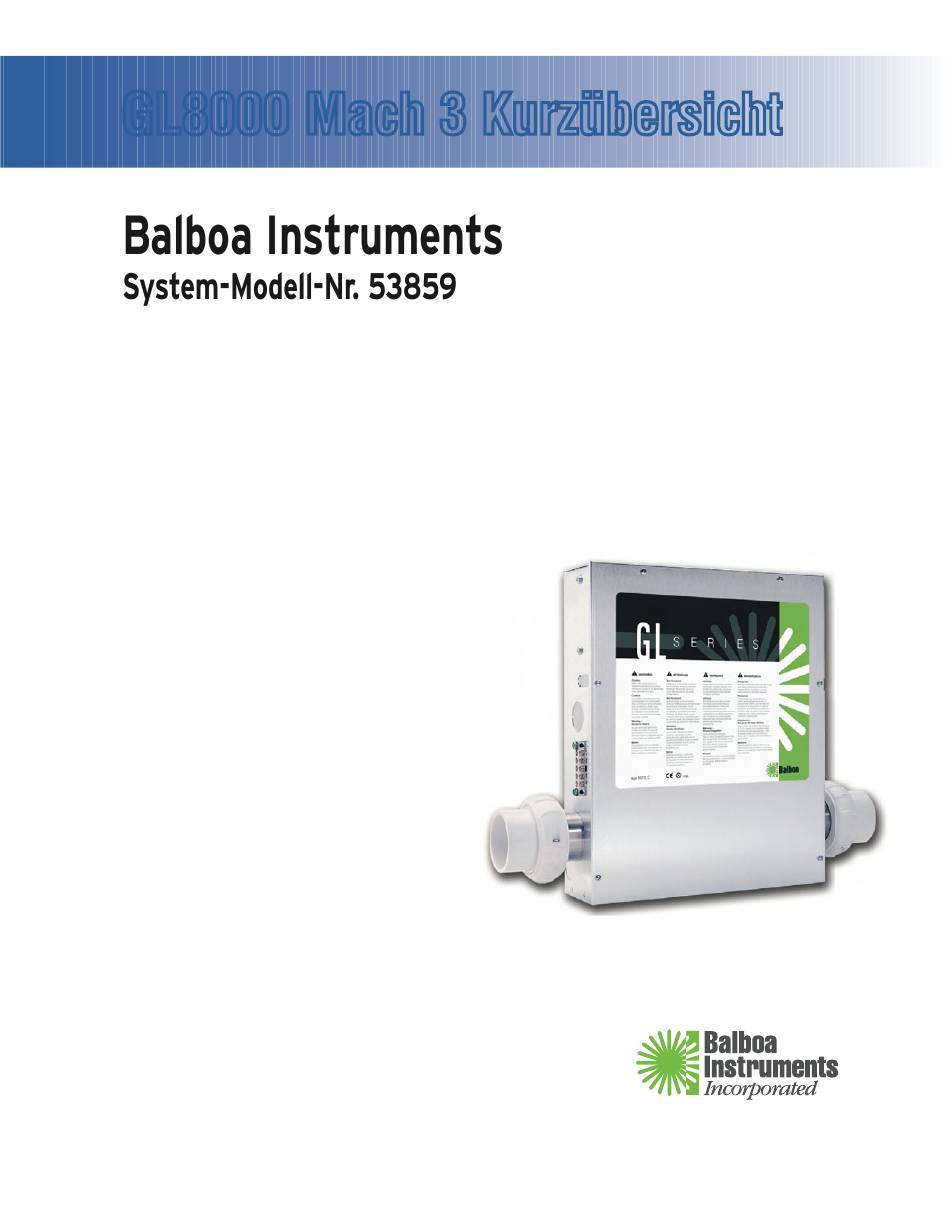

GL8000 Mach 3 Kurzübersicht
System-Modell-Nr. GL8-GL8000-RCA-3.0k
Software-Version Nr. 21
EPN-Nr. 733
Grundplatine Bestell-Nr. 53860
PCB GL8000 – Bestell-Nr. 22960 Rev B
Grundkonsolen
ML900 – Bestell-Nr. 52654
ML700 – Bestell-Nr. 52649
ML550 – Bestell-Nr. 53392
ML400 – Bestell-Nr. 52684
ML200 – Bestell-Nr. 52685
Die Konsolen ML550, ML400 und ML200 sind
kompatibel; für ausreichende Funktionen
sind u.U. jedoch Zusatzkonsolen und
Konfigurationsänderungen erforderlich.
Die Konsolen der Serie SL haben dieselben
Funktionen wie die entsprechenden
ML Konsolen.
Template used: 40598-v21_A.pdf 03/29/2006
53859-97_A_German.pdf 06/26/2006
53859-97_A_German
