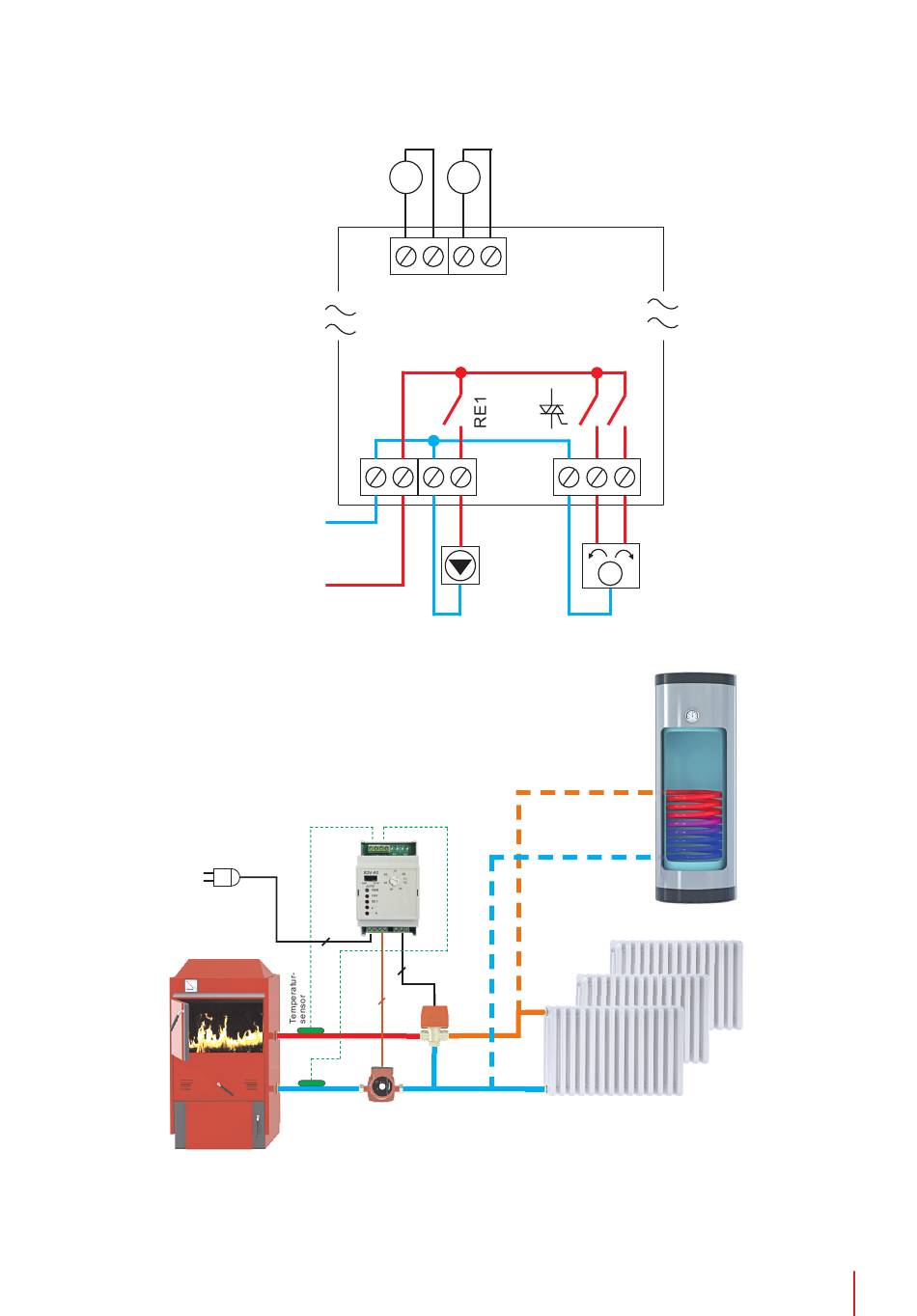

Verdrahtung der Klemmen:
Bild 3
Verwendungsbeispiel:
Bild 4
230V/AC
Anm.: Das Schema ist nur illustrativ, es löst keinesfalls die Hydraulik- und
Sicherheitselemente des ganzen Systems, diese sind in Übereinstimmung mit
den gegebenen Vorschriften für die Installation der Zentralheizung zu installieren!
CT1
CT2
R3V-A1
N
L
CT1 CT2
2
3
2
Temperatur-
sensor
OC1
Platzieren Sie den CT1-Sensor so
nah wie möglich am Heizungsaus-
gang und den CT2-Sensor auf der
Rücklaufleitung.
M
V1
V1
