Elektrobock TS11 GST Bedienungsanleitung

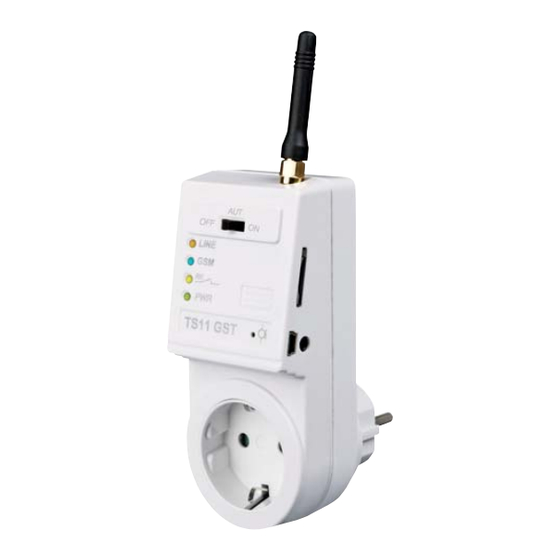

GSM STECKDOSE
zur Fernbedienung
von Elektrogeräten mit Handy
TS11 GST dient zur Fernbedienung von Elektrogeräten mit Hilfe von kur-
zen SMS-Nachrichten oder Anruf vom Handy. GSM-Steckdose ist mit
einem Input für Wärmefühler oder potentialfreien Kontakt. Dieser Analo-
geingang ermöglicht die Steckdose sowie für Wärmeregelung als auch
für Alarmzustände zu verwenden. Einen Bestandteil der Steckdose bildet
zugleich ein integriertes Mikrofon für Abhören. TS11 kann gleich nach
dem Einkauf benutzt – siehe Werkeinstellung – und mit Hilfe von konfi gu-
rierenden SMS-Nachrichten (S. 3.) eingestellt werden. Sie kann auch mit
Hilfe von einfacher Software über PC (Bestandteil der Verpackung, S. 4.)
eingestellt werden. In die Steckdose können bis zu 8 Telefonnummern
für den Anruf, 8 Telefonnummern für Bedienung über SMS-Nachrichten
und 8 Telefonnummern für das Empfangen von bestätigenden SMS-Na-
chrichten gespeichert werden.
In der TS11 GST wurden im Werk folgende Funktionen voreingestellt:
Eingang (In)
- Temperatureinstellung
Solltemperatur T
Temperatur MIN (Tmin)
Temperatur MAX( Tmax)
Rück-SMS bei der Temperatursenkung unter Tmin
Rück-SMS bei dem Temperaturrücksprung über Tmin
Rück-SMS bei der Temperaturüberschreitung über Tmax = Err
Rück-SMS bei dem Temperaturrücksprung über Tmax
Ausgang (RE)
- das in die Steckdose gesteckte Elektrogerät
kann über SMS oder Anruf eingeschaltet werden, wird zugleich
nach der Solltemperatur T geregelt T
t = 3 min
Regeln nach T
1) Automatisches Absenden der SMS-Nachricht bei der Überschreitung der am Eingang, siehe S. 6., angemessenen
Temperaturgrenzwerten.
2) Anruf auf 1. Telefonnummer bei der Überschreitung von Temperaturgrenzwerten, siehe S. 6.
3) Automatisches Einschalten vom Ausgang bei der Überschreitung der am Eingang, siehe S. 6., angemessenen
Temperaturgrenzwerten.
4) Regelung mit Hysterese 1°C (Relais schaltet beim Rückgang um 1°C unter die Solltemperatur ein und bei der
Solltemperatur, die gleich wie die Ist Temperatur ist, dann aus). Der Ausgang wird nach der Solltemperatur am
Eingang, siehe S. 6., gesteuert.
5) Automatisches Abschicken der SMS-Nachricht mit der Information über Zustand (Ein oder Aus) vom
Eingangskontakt, siehe S. 6.
6) Anruf auf 2 Telefonnummern bei der Veränderung des Zustandes vom Eingangskontakt, siehe S. 6.
7) Automatisches Einschalten vom Ausgangskontakt bei der Veränderung des Zustandes, siehe S. 7.
8) Zeitsteuerung am Ausgang. Der Ausgang wird mit dem Befehl in der SMS mit der eingegebenen Zeit des
Einschaltens direkt in der SMS-Nachricht aktiviert (von 1 bis 999 Minuten = 16 Stunden 33 min), mehr siehe S. 7.
9) Steuerung am Eingang mit Anruf für die Zeitdauer t (1s bis 23 Stunden 59 min 59 sec), mehr siehe S. 7.
10) Einschalten vom Abhören mit dem Anruf (S. 7.).
11) LED-Anzeige zur Feststellung des Zustandes der GSM-Steckdose, mehr siehe S. 2.
WERKEISTELLUNG
= 4 °C
= 3 °C
= 39 °C
(eingestellte Zeit zum Einschalten des
Elektrogerätes)
(Elektrogerät wird nach der
Solltemperatur T = 4°C eingeschaltet)
TS11 GST TS11 GST
= Err
= OK
= OK
FUNKTION
Wärmefühler
CT06-10k-jack
(Bestandteil der
Verpackung)
