R3V-A2

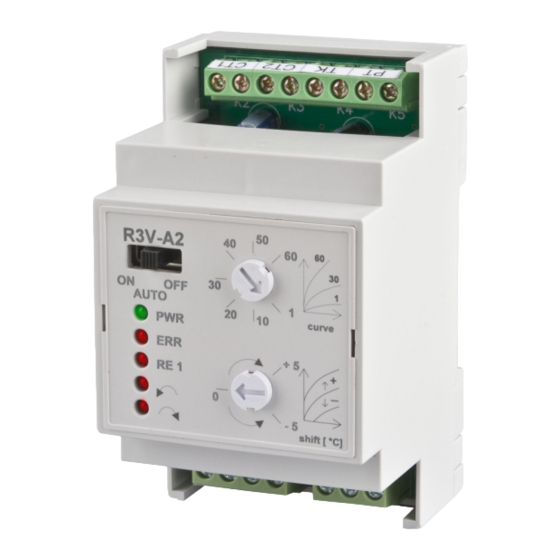

Das Gerät ist zur stufenlosen Regelung vom Mischventilantrieb in der
Abhängigkeit von der Außentemperatur (Sensor CT1) sowie vom
Raumthermostat- (Kontakt PT) und thermischen Kontaktzustand
(Kontakt TK) bestimmt. Wichtig sind die Auswahl der optimalen
Äquitherm-Kurve bzw. ihre manuelle Verschiebung. Wenn der
Kontakt des Thermostats (PT) sowie der Temperaturkontakt (TK)
geschlossen (ON) sind, verläuft die Regelung des Ventils. Wenn einer
der Kontakte offen (OFF) ist, das Ventil wird geschlossen. Der
Temperaturfühler (Sensor CT2) ermittelt die Wassertemperatur hinter
dem Ventil und ermittelt die optimale Wassertemperatur des
Heizsystems anhand der gewählten Äquitherm-Kurve.
Technische Parameter
Spannungsversorgung
Verbrauch
Arbeitstemperatur
Temperatur hinter
dem Ventil
Ausgang OC
Geschalteter Strom
Kontaktart
Ausgang Ventil
Geschalteter Strom
Kontaktart
Stupeň krytí
-
Äquitherm-Regler der Dreiwege-Ventile
230 V/ 50 Hz
< 1,5 W
0 bis 50 °C
20 bis 99 °C
Relais
max. 8 A/ AC1
Schließer
Optoelement
max. 0,1 A/ AC1
Schließer x2
IP20
51 mm
53 mm
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elektrobock R3V-A2
Inhaltszusammenfassung für Elektrobock R3V-A2
- Seite 1 R3V-A2 Äquitherm-Regler der Dreiwege-Ventile Das Gerät ist zur stufenlosen Regelung vom Mischventilantrieb in der Abhängigkeit von der Außentemperatur (Sensor CT1) sowie vom Raumthermostat- (Kontakt PT) und thermischen Kontaktzustand (Kontakt TK) bestimmt. Wichtig sind die Auswahl der optimalen Äquitherm-Kurve bzw. ihre manuelle Verschiebung. Wenn der Kontakt des Thermostats (PT) sowie der Temperaturkontakt (TK) geschlossen (ON) sind, verläuft die Regelung des Ventils.
-
Seite 2: Schaltplan
Schaltplan: (ausführlichere Erläuterung siehe Seite 4) Abb. 1 TK PT Klemmenleiste für den Anschluss der Temperaturfühler, des Temperaturkontakts und Knopf für die Wahl des Thermostat-Kontakts der Äquitherm-Kurve Funktionsumschalter Positionen: ON, AUTO, OFF Knopf für die manuelle Anzeige der Verschiebung der Stromversorgung Äquitherm-Kurve Anzeige des Sensorfehlers... -
Seite 3: Wahl Der Äquitherm-Kurve
Wahl der Äquitherm-Kurve Die Äquitherm-Regelung besteht in der Heizwasser-Temperatureinstellung anhand der Außentemperatur. Bei der niedrigeren Außentemperatur wird höhere Temperatur des gelieferten Heizwassers gefordert, damit es zum Gleichgewicht zwischen der gelieferten Wärme und den Wärmeverlusten des Raums kommt und die Raumtemperatur so konstant bleibt. Die Abhängigkeit der Soll-Wassertemperatur von der Außentemperatur für Äquitherm-Regelung Nummer der Kurve Außentemperatur... -
Seite 4: Verdrahtung Der Klemmen
CT2 - Sensor der Temperatur hinter dem Ventil TK - Temperaturkontakt (potentialfrei) PT - Thermostat-Kontakt (potentialfrei) R3V-A2 *Nur für Anschluss von einem potentialfreien Kontakt! Wenn einer der Kontakte (TK oder PT) nicht ausgenutzt wird, ist es nötig, auf seine Klemmen die Drahtbrücke zu installieren. -
Seite 6: Typen Der Verwendeten Sensoren
Typen der verwendeten Sensoren: Sensor auf das Rohr (TYP: CT01-10k-S): der Sensor ist zur Temperaturmessung auf dem Rohr bestimmt (Leiter Silikon, Länge 1.5 m, Metallgehäuse, für die Messung bis 99°C) CT01-10k ist in folgenden Varianten erhältlich: C - 10 kΩ, Leiter CYXY 2*0,5 mm, Länge 1.5 m, Ÿ... - Seite 8 Kontrolliert von: bezieht sich nicht auf Störungen, welche Verkaufsstelle: infolge unsachgemäßer Installation bzw. eines Eingriffs in die Konstruktion der Anlage entstanden sind. Verteiler: ELEKTROBOCK DE GmbH Äußere Oybiner Str.16 ZITTAU 02763 LEAD FREE v souladu s RoHS Tel.: +49 (0)1704025000 GmbH e-mail: service@elektrobock.com...
