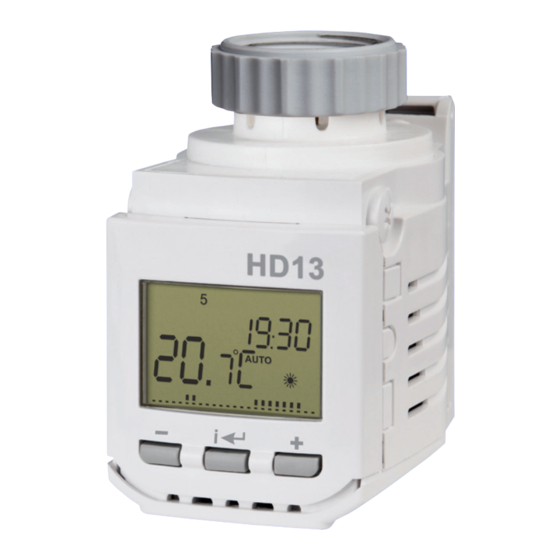

- Seite 1 HD13 DIGITALER HEIZKÖRPERREGLER AUTO °C MANU Regime Ände- Tempera- rungen nach turen täglich Jahreszeit •Anzeige ohne Unterbeleuchtung •bis 30% Energieersparnis •für übliche Ventile (Gewinde M30x1.5) •Batterie 2 x 1.5 V AA (inklusive) MADE IN CZECH REPUBLIC...
- Seite 2 BESCHREIBUNG HD13 Steuerelemente: Umwandlerteil des Zugang ins Menü (AUTO, Kopfes MANU, OFF, CLO, PROG, PAr) kurzes Drücken = Bestäti- gung (ENTER) langes Drücken = Schritt Kopf zurück Blättern durch Funktionen, Zeit- und Temperatureinstellung Anm.: Falls innerhalb von 2 Min. keine Taste gedrückt wird, schaltet der Kopf zurück ins Grundmenü.
- Seite 3 - drehen Sie den Kopf mit der Anzeige nach unten; - öffnen Sie den Batteriedeckel und entfernen Sie die Schutzfolie der Batterien (bei der ersten Anwendung), HD13 wird damit funktionsfähig; - muss die Batterie gewechselt werden, blinkt auf der Anzeige...
- Seite 4 EINSTELLUNG VON KENNWERTEN (PAr) Drücken Sie 2x , mit wählen Sie die Funktion PAr aus, mit der bestätigen Sie sie. Die Kennwerte werden wie folgt eingestellt: Spartemperatur ( Werkeinstellung 17°C) - auf der Anzeige erscheint P - mit oder stellen Sie die gewünschte Solltemperatur ein, die Sie mit bestätigen.
- Seite 5 Korrektur des Referenzpunktes (Werkeinstellung 3) - auf der Anzeige erscheint P - mit oder wählen Sie den Wert 1 bis 5 aus, dient zur Bestätigung. KORREKTUR DES REFERENZPUNKTES: Dient zur Einstellung des Referenzpunktes bei der Anpassung des Kopfes ans Ventil. Wird in Schritten 1 bis 5 eingestellt, die Werkeinstellung ist 3.
- Seite 6 EINSTELLUNG DES WÄRMEPROGRAMMES (PROG) - drücken Sie 2x , mit wählen Sie die Funktion PROG aus, mit Taste bestätigen Sie sie. WÄHLEN SIE EINEN TAG ODER TAGESBLOCK AUS: - mit wählen Sie einen Tag oder Tagesblock aus, den Sie programmieren wollen 1= Mo 5= Fr 12345= Mo bis Fr...
- Seite 7 VOREINGESTELLTES TEMPERATURPROGRAMM = 17°C = 23°C Programm für Mo-Fr Programm für Sa-So BEISPIEL DER PROGRAMMÄNDERUNG Die Änderung des Temperaturprogrammes für ganze Woche nach der folgenden Forderung. Zwischen 6 bis 9 Uhr und von 19 bis 21 Uhr auf 23.5°C heizen. Ansonsten die Temperatur von 18°C halten.
- Seite 8 3. WEITERE FUNKTIONEN DES KOPFES Automatische Anpassung auf das Ventil Bei der ersten Montage des Kopfes auf das Ventil kommt es zur Suche des Ventilanschlags, bzw. zur Ventilanpassung. Der Kopf speichert gemessene Werte und führt die Regelung im gegebenen Bereich des Ventilbetriebes durch (Meldung Err heißt, dass der Kopf noch keinen Anschlag kennt).
- Seite 9 FUNKTION “ FENSTER AUF” Sollte die Raumtemperatur z.B. aufgrund eines geöffneten Fenster um 0.5°C sinken, erscheint auf LCD bei der Isttemperatur ein kleines „o“. Sollte die Temperatur innerhalb von weiteren 2 Min. um mehr als 1.3°C sinken, wird das Ventil vom Kopf geschlossen, um Energie zu sparen.
- Seite 10 4. MONTAGE DES REGLERS AUF DAS VENTIL 4.2 Drehen Sie den Hebel HD13 mit 4.1 Schrauben Sie den bestehenden dem geeigneten Schraubenzieher Kopf vom Ventil ab (ohne das nach oben und schieben Sie den Wasser vom Heizsystem ablassen zu müssen).
- Seite 11 4.5 Drehen Sie den Hebel HD13 mit Auf der Anzeige erscheint nach der Hilfe eines geeigneten Montage des Kopfes auf das Ventil die Meldung “Ad:AP“, der Kopf passt sich Schraubenziehers in die Ventilrichtung. automatisch dem Ventil an (sollte die Anpassung nicht richtig durchgeführt sein, erscheint auf der Anzeige die Meldung Err).
-
Seite 12: Weitere Vorteile
HD13 DIGITALER HEIZKÖRPERREGLER HD13 dient zur automatischen Regelung von Heizsystemen in Familienhäusern, Wohnungen und Büros. Er ermöglicht eine Einstellung von bis zu 8 Temperaturänderungen pro Tag. Weitere Vorteile: 4jeden Tag anderes Temperaturprogramm 4automatisches Ventilschließen bei 4Einstellung von 2 Temperaturebenen unerwarteter Senkung der Raumtemperatur (Fenster auf) möglich (...
