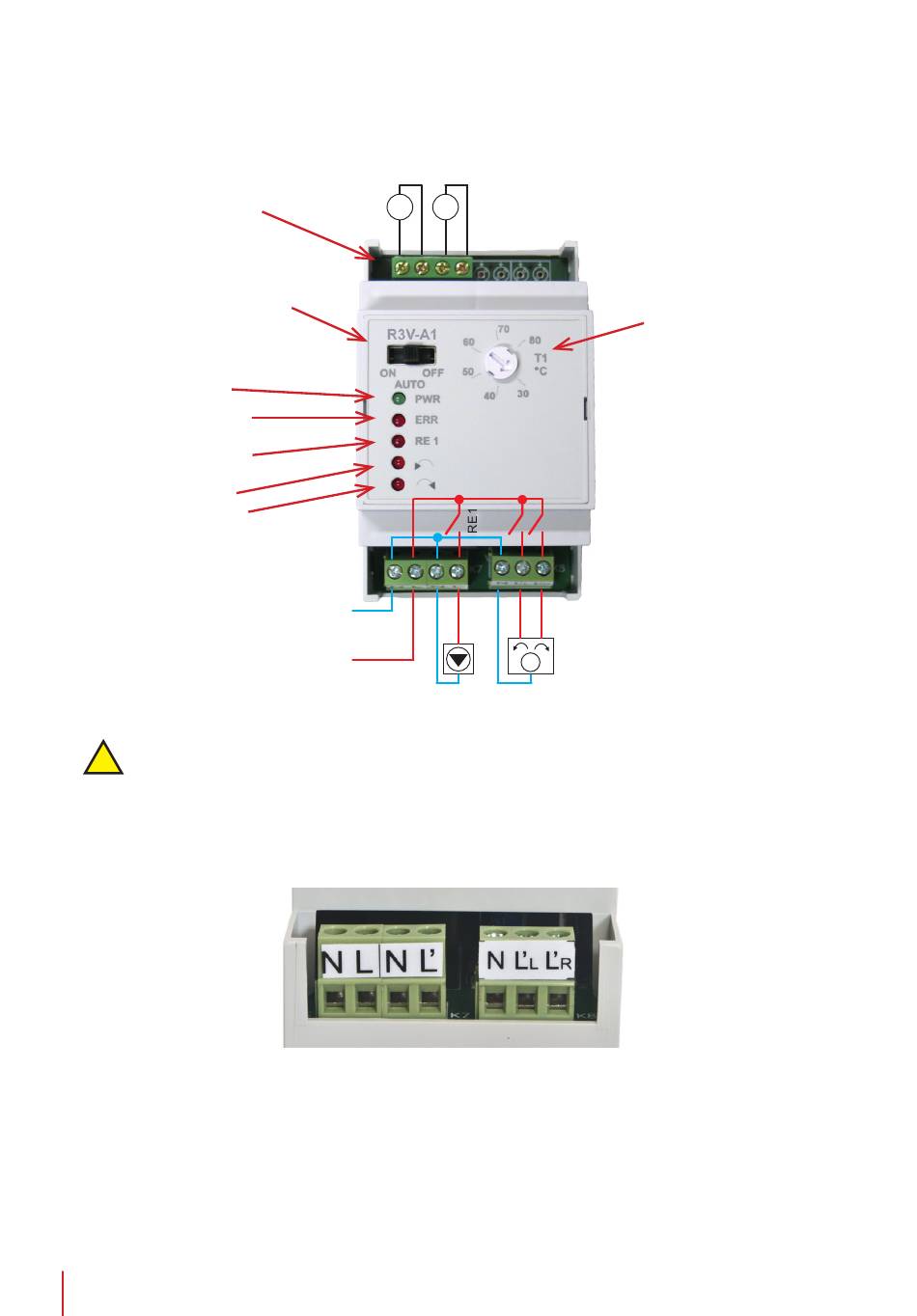

Schaltplan:
Bild 1
Reihenklemmen zum
Anschluss der Tempe-
raturfühler
Funktionsschalter
Position: EIN, AUTO, AUS
Speisungsanzeige
Sensorfehleranzeige
Anzeige des Relais-
zustandes RE1
Ventilschließanzeige
Ventilöffnungsanzeige
Motoren und Stellantriebe ohne Anlaufkondensator!
!
Nur für Stellantriebe mit Endschalter!
Bild 2 - Vorderansicht
Die Temperaturfühlerkabel dürfen nicht parallel mit spannungsführenden Kabeln
(230/380 V 50Hz) verlegt werden.
Die maximale Kabellänge des Fühlers beträgt 10 m.
2
CT1
CT2
N
L
Temperatureinstellknopf
V1
M
