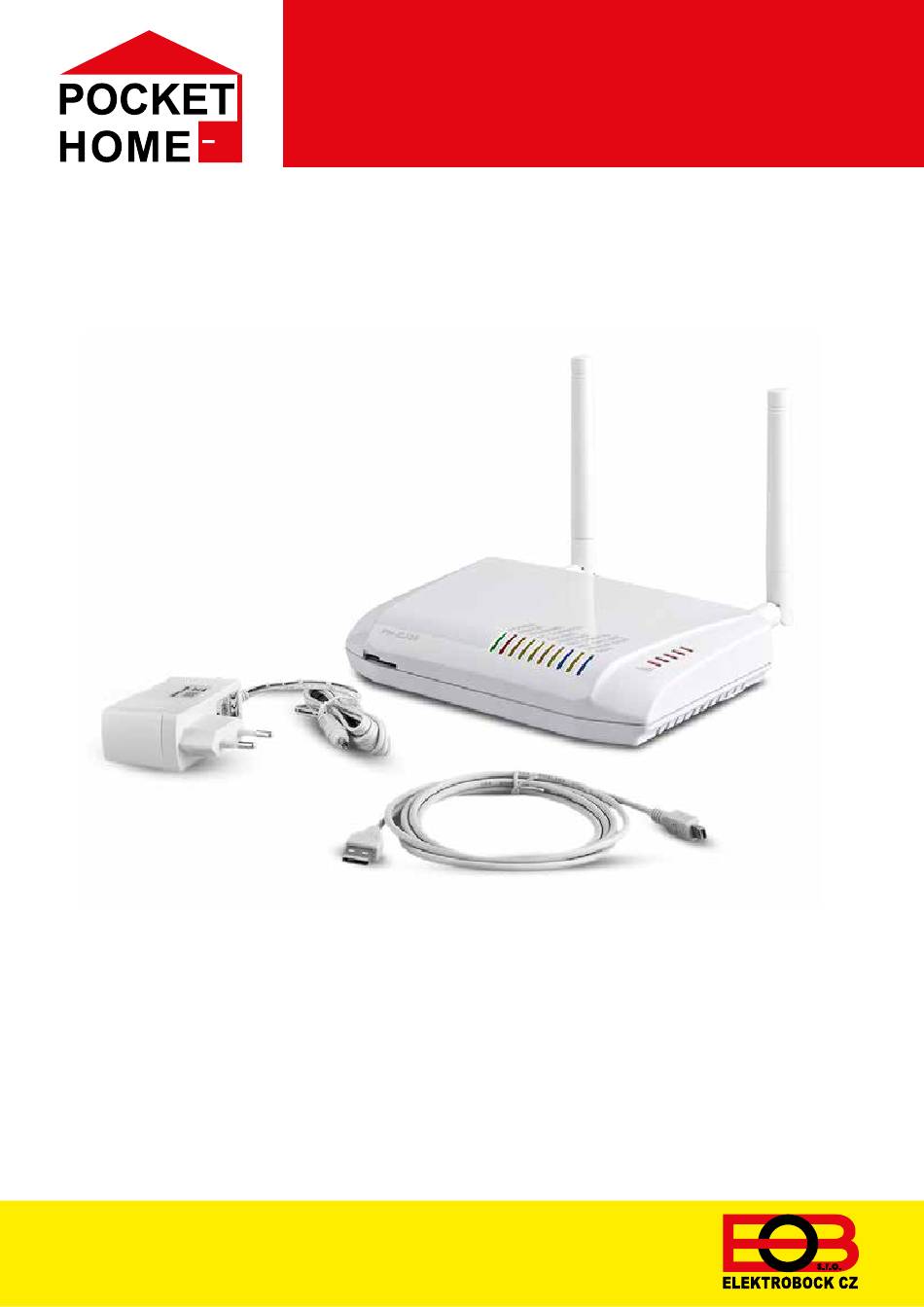

PH-CJ39
Drahtlose Zentraleinheit

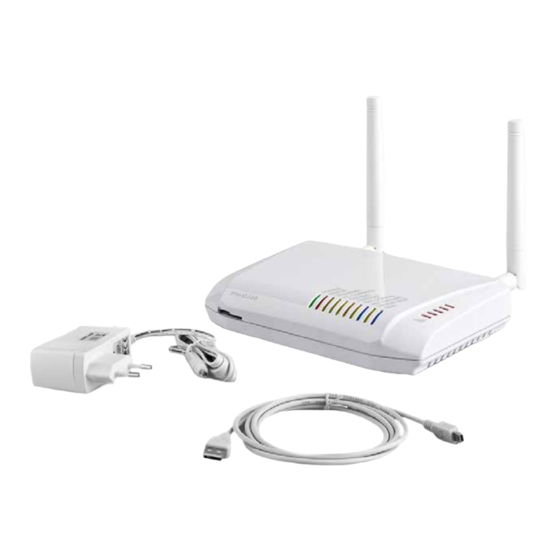

Die drahtlose Zentraleinheit PH-CJ39 dient zur Steuerung von allen Elementen des
Pocket Home-Systems.
Die Einheit kommuniziert mit den einzelnen Elementen über ein RF-Signal und sichert ihre Funktion.
Die Zentraleinheit kann mit Hilfe den Applikationen im Smartphone, Tablet oder PC über WIFI-,
USB- oder ETHERNET-Verbindung gesteuert werden.
Die Hauptaufgabe des PH-Systems (Pocket Home) ist eine Raumgetrennte Heizungsreglung
für Familienhäuser, Wohneinheiten und Büros. Die Zentraleinheit kann nicht nur die Heizung in
Verbindung mit dem Empfänger (PH-PK21) ein- und ausschalten, sondern auch mit modernen
Heizungen im
Opentherm-System
kommunizieren. Auch das Regeln von Thermostaten für
Warmwasserheizkörper(PH-HD23) ist kein Problem. Das PH-System kann um Elemente zur Licht-,
Heizung-, Heizkörper-, Garagentor-, Rollladen- und Fußbodenheizungssteuerung fast grenzenlos
erweitert werden.
Ständig aktuelle Firmware
Das System wird setig weiterentwickelt, um weitere für den Haushalt verwendbare Elemente
verwenden zu können. Sie können jeder Zeit über den USB-Anschluss mit einem Windows10 PC
die aktuelle Firmenware bei Ihrer PH-CJ39 aufspielen. So können Sie in den kommenden Jahren
immer die neuesten Funktionen und Erweiterungen kostenlos nutzen.
Werbung
Verwandte Anleitungen für Elektrobock PH-CJ39
Inhaltszusammenfassung für Elektrobock PH-CJ39
- Seite 1 Das System wird setig weiterentwickelt, um weitere für den Haushalt verwendbare Elemente verwenden zu können. Sie können jeder Zeit über den USB-Anschluss mit einem Windows10 PC die aktuelle Firmenware bei Ihrer PH-CJ39 aufspielen. So können Sie in den kommenden Jahren immer die neuesten Funktionen und Erweiterungen kostenlos nutzen.
- Seite 2 POWER - leuchtet bei angeschlossener Spannungsversorgung dauerhaft Im Falle einer Stromunterbrechung und einer geladenen Pufferbatterie blinkt sie aller 5 Sekunden. ERROR - zeigt die Systemfehler an: leuchtet bei OT-Kommunikation bei EXX-Fehler blinkt alle 0,5 s beim Sendungsfehler blinkt alle 1 s, wenn im System ein Element keine Nummer erlernt hat TRANSMIT- leuchtet bei RF-Kommunikation PC CONNET - blinkt bei der Kommunikation mit dem PC leuchtet bei Anschluss an einen PC und beim Erlernen der Nummer einzelner Elemente...
- Seite 3 Stecken Sie das Netzteil in die Steckdose und das Wählen Sie Anschlusskabel in die PWR ZULASSEN, Buchse der PH-CJ39 und warten Sie ca. 3 Minuten. es ist für automa- In der App wählen wir tische Suche der die Variante: “Ich kaufte WiFi Netze nötig.
- Seite 4 RESET DES GERÄTES: Drücken die Taste ”R” für 1s. DANACH IST ES NÖTIG, DIE KONFIGURATION ZU WIEDER- HOLEN. 5. GRÜNDUNG EINES ACCOUNTS AUF DEM SERVER ELEKTROBOCK CZ Ihre E-Mail-Adresse Passwort: mindestens 8 Zeichen und mehr Wiederholung des Passworts Ihre Telefonnummer Land...
- Seite 5 VERFAHREN BEI DEM STARTEN DER APLLIKATION Beim ersten Start geben Wählen Sie die Anlage. Sie die von Ihnen gewählte E-Mail-Adresse und das Passwort ein. Dann drücken Sie den Button- ANMELDUNG EINSTELLEN DER ELEMENTE UND PROGRAMME DER ZENTRALEINHEIT Aktivierung des Urlaubsmodus. Wenn Sie auf das blaue Feld klicken, können Sie die gewünschte Temperatur aller...
- Seite 6 Sie den Button ”ausgeschaltet”. Durch schieben der weißen Punkte stellen Sie den mini- malen und maximalen Temperaturbereich ein. Bei der PH-CJ39-GST wird beim Der Temperaturbereich gild dann für die gesamte Program- Einschalten ein weiteres mierung ihrer Heizprogramme. Setup-Menü angezeigt.
- Seite 7 VERFAHREN BEI DEM STARTEN DER APLLIKATION Wassertemperatur in dem Heizsystem: Stellen Sie minimale und maximale Wassertemperatur in der Heizung ein (nur im System mit OT + Kommunikation). Liegt die berechnete Wassertemperatur unter dem Minimum, wird die Heizung ausgeschaltet. Das System erlaubt nicht, den maximal eingestellten Wert zu überschreiten.
-
Seite 8: Einstellung Der Programme
EINSTELLUNG DER PROGRAMME Wählen Sie das Programm aus, das Sie bearbeiten möchten und klicken Sie darauf. Klicken Sie auf das Symbol rechts unten um zur Programmliste zu gelangen. Zur Verfügung stehen die Programme 1 bis 21. Das letzte Warmwasserprogramm ist für die Warmwasserbereitung reserviert. - Seite 9 ERLERNEN DER ELEMENTE INS SYSTEM: Die Elemente, die wir verwenden werden, müssen in der App aktiviert und dann mit den Produkten gepaart werden. Wir empfehlen, die Elemente zuerst aktivieren und dann diese zu paaren. Wenn Sie ein Element vergessen, kann es später hinzugefügt werden. Das System zum Aktivieren der erforderlichen Elemente sieht wie folgt aus: Wenn Sie das SERVICE-...
- Seite 10 EINSTELLUNG DER NEUEN ELEMENTEN Neue Elemente müssen in der App wie folgt eingestellt werden:. Klicken Sie auf ein neues Element und es öffnet sich. Wählen Sie die Gerätebezeichnung - kann Funktionstaste und umbenannt werden. dann - Administrator der Anlage. Dadurch gelangen Informationen über das Element.
- Seite 11 PAAREN DER NEUEN ELEMENTEN Elemente, die Sie in der Applikation ausgewählt haben, müssen Sie nun mit der Zentraleinheit paaren. Gehen Sie wie folgt vor: Paaren der Steuereinheit mit dem Thermostatkopf PH-HD23 Anzeige in der Applikation Wir bereiten das ausgewählte Element vor und aktivieren den Lernmodus gemäß...
- Seite 12 ANZEIGE DER GRUNDELEMENTE AUF DEM DISPLAY Klicken Sie auf das Symbol Heizkörper unten im Display. Alle aktiven Elemente im System mit Grundangaben werden angezeigt. Typ des Gerätes RF Signal ist OK aktuelle Temperatur Verbindung mit gegebenem Element wurde nicht hergestellt Solltemperatur Die Batterie ist in Ordnung Prozentsatz der Eröffnung des...
